15kva op paal gemonteerde transformator 13,8kv naar 120v olie-ondergedompelde stroomtransformator CSA C2.2-06 standaard cUL gecertificeerd

Merknaam:	WINLEY
Modelnummer:	D-15/13.8
MOQ:	1 eenheid
Prijs:	$1000-$10000
Verpakking:	multiplex kast
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

UL/cUL, CE, ISO

Transformatortype:

Op een paal gemonteerde transformator

Fase:

Enkel

Capaciteit:

15 KVA

Primaire spanning:

13856GrdY/8000

Secundaire spanning:

120/240

Frequentierijging:

60 Hz

Wikkelmateriaal:

Aluminium

Standaard:

CSA C2.2-06 Standaard

Levering vermogen:

1000set/maand

Productbeschrijving

15 kVA op een paal gemonteerde transformator 13,8 kV naar 120 V in olie gedompelde vermogenstransformator CSA C2.2-06 Standaard cUL Gecertificeerd

Winley Electric's enkelfasige op een paal gemonteerde transformator is speciaal gebouwd voor betrouwbare buitendistributie in Noord-Amerikaanse netwerken. Ontworpen en vervaardigd om te voldoen aan de CSA-vereisten en voorzien van cUL-certificering, levert deze conventionele op een paal gemonteerde eenheid betrouwbare prestaties, veiligheid en installatiegemak voor nuts- en gemeentelijke toepassingen.

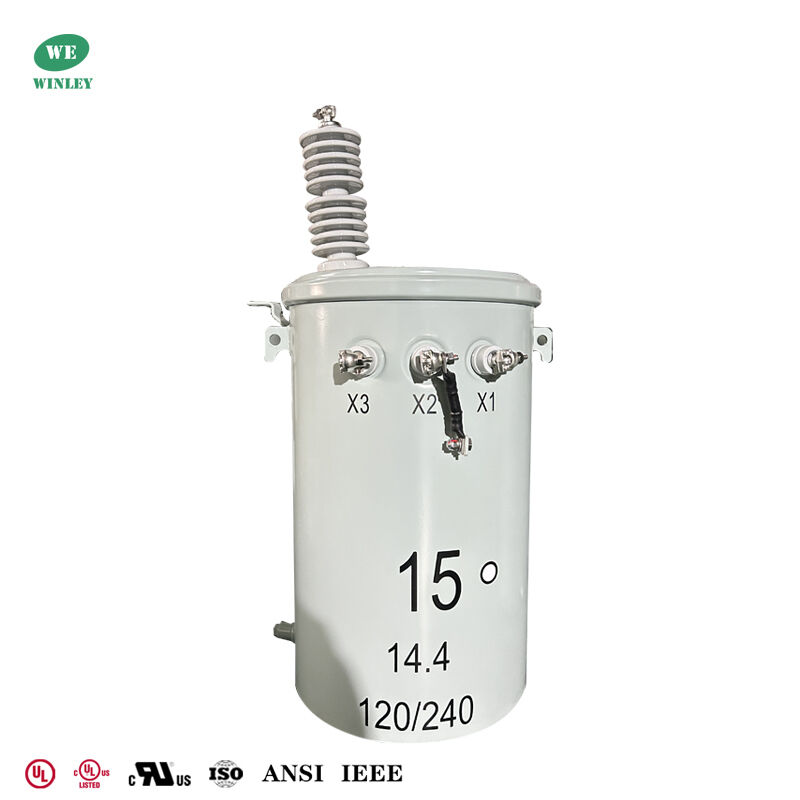

15kva op paal gemonteerde transformator 13,8kv naar 120v olie-ondergedompelde stroomtransformator CSA C2.2-06 standaard cUL gecertificeerd 0

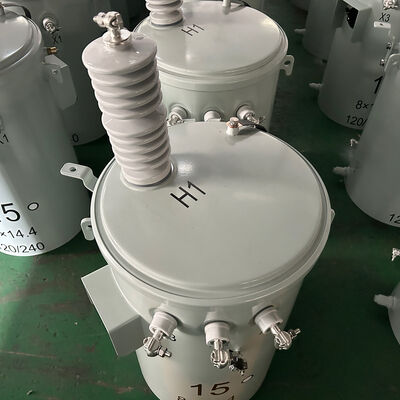

15kva op paal gemonteerde transformator 13,8kv naar 120v olie-ondergedompelde stroomtransformator CSA C2.2-06 standaard cUL gecertificeerd 1

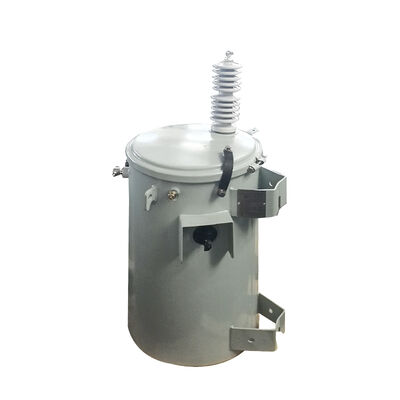

15kva op paal gemonteerde transformator 13,8kv naar 120v olie-ondergedompelde stroomtransformator CSA C2.2-06 standaard cUL gecertificeerd 2

Belangrijkste gegevens

Nr.	ITEM	EENHEID	SPECIFICATIE	OPMERKING
1	Type	~	OP EEN PAAL GEMONTEERD	conventioneel type
2	Nominale capaciteit	kVA	15
3	Aantal fasen	~	Enkelfasig
4	Primaire spanning	V	13856GrdY/8000	Geaard Wye
5	Secundaire spanning	V	120/240
6	Vectorgroep	~	Ii6
7	Aftakkingstype	~	Aftakking buiten circuit
8	Aftakbereik	%	±2*2.5
9	Koelmethode	~	ONAN
10	Nominale frequentie	Hz	60
11	Isolatieklasse	~	A(105℃)
12	Temperatuurstijging	K	65
13	Wikkelmateriaal	~	Aluminium/Aluminium
14	Kernmateriaal	~	siliciumstaal
15	Isolatievloeistoffen	~	Minerale olie
16	Afmeting	mm	430510950	alleen ter referentie
17	Gewicht	kg	140	alleen ter referentie
18	Serviceconditie	~	buiten
19	Zeeniveau	m	≤1000
20	Standaard	~	CSA C2.2-06/CSA 802

Tekening

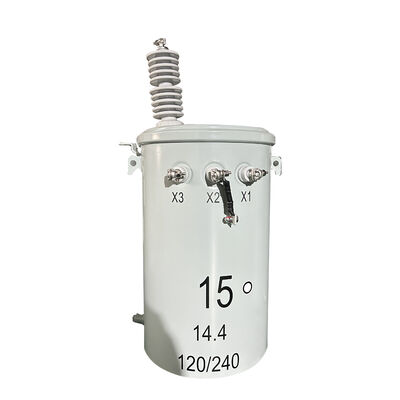

15kva op paal gemonteerde transformator 13,8kv naar 120v olie-ondergedompelde stroomtransformator CSA C2.2-06 standaard cUL gecertificeerd 3

Belangrijkste kenmerken

CSA-conform: Ontworpen om te voldoen aan de CSA C2.2-06 / CSA 802-normen.
cUL-gecertificeerd: In de fabriek getest en cUL-gekwalificeerd voor acceptatie op de Canadese en Amerikaanse markt.
Conventioneel op een paal gemonteerd ontwerp geoptimaliseerd voor buitendienst en langdurige betrouwbaarheid.
Enkelfasig, 15 kVA nominale capaciteit - ideaal voor residentiële en kleine commerciële distributie.
Geaarde wye primaire: 13.856 V GrdY / 8.000 V voor compatibiliteit met gangbare distributiesystemen.
Secundair: 120/240 V met additieve polariteit en vectorgroep Ii6 voor standaard Noord-Amerikaans gebruik.
Robuuste isolatie en koeling: ONAN-koeling, isolatieklasse A (105 °C), 65 K temperatuurstijging.
Duurzame constructie: gecoate stalen tank met Munsell 5BG grijze lak en minerale olie-isolatievloeistof.

15kva op paal gemonteerde transformator 13,8kv naar 120v olie-ondergedompelde stroomtransformator CSA C2.2-06 standaard cUL gecertificeerd 4

Specificaties

10 kVA-333 kVA enkelfasige in olie gedompelde transformator
Nominale capaciteit (kVA)	Hoog	Lage spanning (v)	Verbindingssymbool	Standaard	Kortsluitimpedantie (%)	Efficiëntie
	Spanning (v)					(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/ DOE	1.8-4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43

Productieproces

15kva op paal gemonteerde transformator 13,8kv naar 120v olie-ondergedompelde stroomtransformator CSA C2.2-06 standaard cUL gecertificeerd 6

15kva op paal gemonteerde transformator 13,8kv naar 120v olie-ondergedompelde stroomtransformator CSA C2.2-06 standaard cUL gecertificeerd 7

Conclusie

Winley Electric's CSA-standaard, cUL-gecertificeerde enkelfasige op een paal gemonteerde transformator combineert bewezen elektrische prestaties met gecertificeerde veiligheid en een robuuste buitenconstructie - waardoor het een betrouwbare keuze is voor nutsbedrijven en aannemers die CSA-conformiteit en cUL-kwalificatie vereisen.
