Driefasige transformer op pad

1500kva Driefasen Transformator met olievol laagspanning 480V tot 240V

Alle Categorieën

Transformator met een enkelfasegeld

transformator van een onderstation

met een vermogen van niet meer dan 50 W

Droge Typetransformator in drie stadia

Isolatietransformator in drie stadia

Medische Isolatietransformator

Industriële Controletransformator

De Transformator van de enige Fasecontrole

Toroidal Isolatietransformator

Autotransformator in drie stadia

Voltageregelgever in drie stadia

Reactor in drie stadia

Neem contact met ons op

Mr. Steven

steven@winley-electric.com

86-18650108051

Contact opnemen

1500kva Driefasen Transformator met olievol laagspanning 480V tot 240V

Merknaam:	WINLEY
Modelnummer:	ZGS-1500/0.48
MOQ:	1 eenheid
Prijs:	$5000-$100000
Verpakking:	multiplex kast
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

UL/cUL,CE,ISO

Document:

Type transformator:

Kussen gemonteerde transformator

Fase:

Driedelige fase

Voertype:

Radiële voeding

Capaciteit:

1500 KVA

Primaire spanning:

Secundaire spanning:

416Y/240

Koelmethode:

Kronkelend materiaal:

Koper

Levering vermogen:

1000set/maand

Markeren:

driefasetransformator van 1500kva

met een vermogen van niet meer dan 50 W

Productbeschrijving

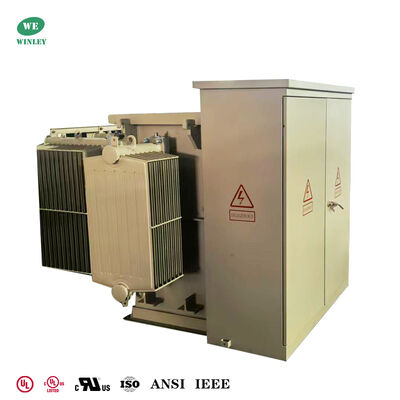

1500kva Driefasen Transformator met olievol laagspanning 480V tot 240V

Deze 1500 kVA, driefasige, op pad gemonteerde, in olie ondergedompelde transformator is ontworpen volgens Noord-Amerikaanse IEEE/ANSI-normen met een primaire 480 V en een secundaire 416Y/240 V.Het is voorzien van FR3-brandvertragende ester-olie en koperen wikkels.

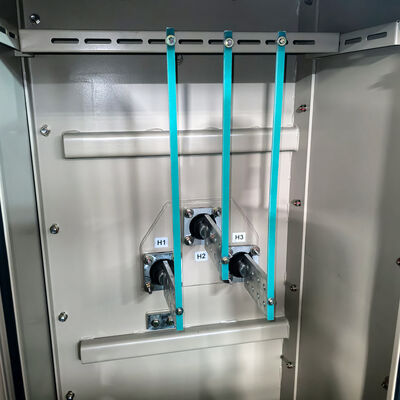

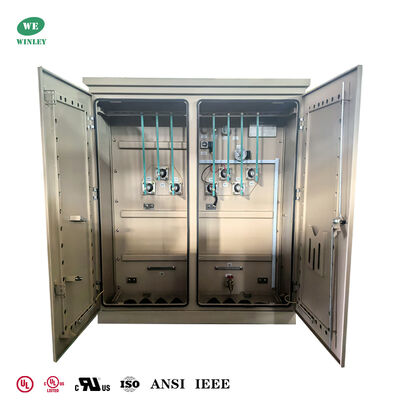

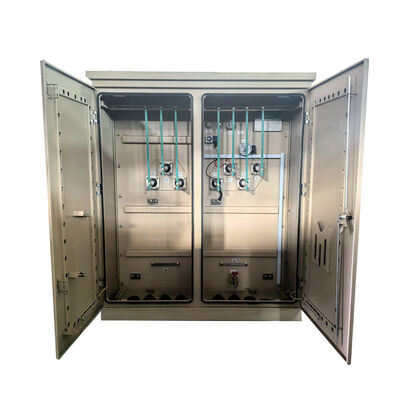

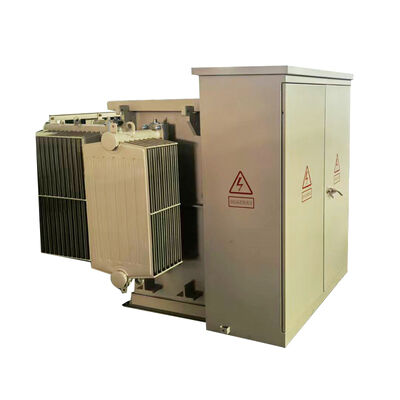

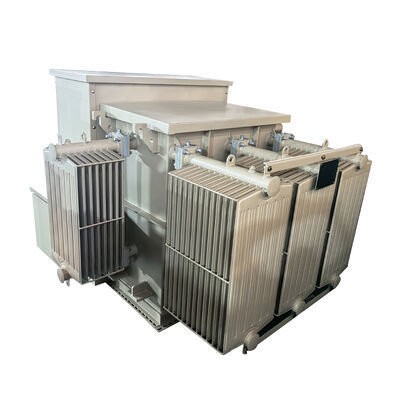

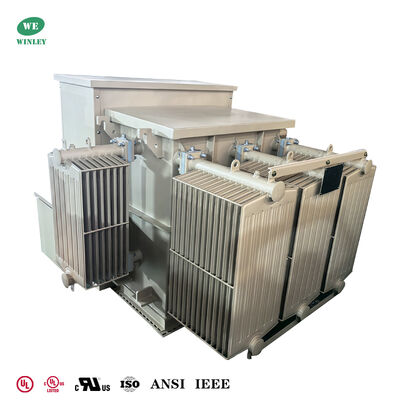

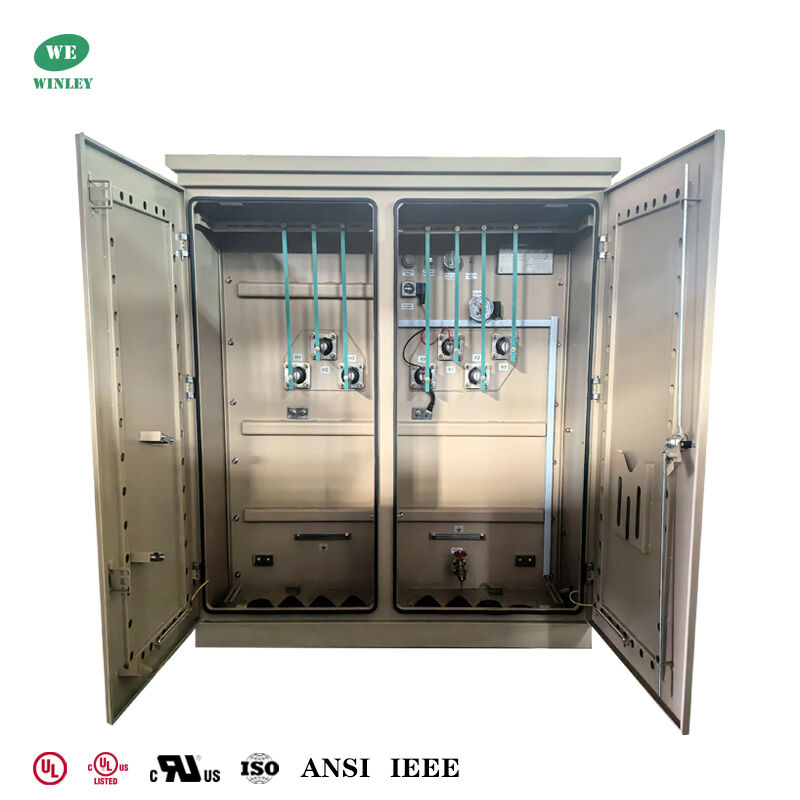

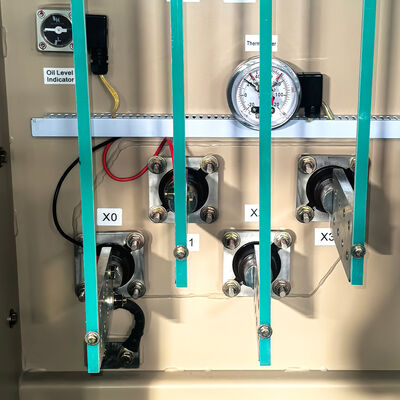

Fabrieksfoto's van het product

1500kva Driefasen Transformator met olievol laagspanning 480V tot 240V 0

1500kva Driefasen Transformator met olievol laagspanning 480V tot 240V 1

Winley Electric's driefasetransformatoren voor de Noord-Amerikaanse markt zijn UL- en cUL-gecertificeerd en leveren betrouwbare, hoogwaardige energieoplossingen die worden ondersteund door uitgebreide regionale ervaring.

1500kva Driefasen Transformator met olievol laagspanning 480V tot 240V 3

Technische tekeningen

De driefasige transformer met een pad onderdompelt de laadschakelaar en de veiligheidsspeler aan de hoogspanningszijde van de transformer met de kern en de wikkels van de transformer in dezelfde olietank,heeft de voordelen van geavanceerde structuur, betrouwbare prestaties, energiebesparing en verbruiksreductie, flexibel gebruik, sterke aanpassingsvermogen en economische voordelen.

1500kva Driefasen Transformator met olievol laagspanning 480V tot 240V 4

Hoofdgegevens

- Nee, dat is niet waar.	Artikel 1	Eenheid	Verplichting
1	Type	~	met olie ondergedompeld, met pad gemonteerd
2	Nominale capaciteit	kVA	1500
3	Fase nr.	~	3
4	Primaire spanning	V	480
5	Eerste bussen	~	(3) Spade met 8 gaten
6	Secundaire spanning	V	416Y/240
7	secundaire buizen		(4) Spade met 8 gaten
8	Koelmethode	~	KNAN
9	Nominale frequentie	Hz	60
10	Vectorgroep	~	Dyn1
11	Isolatie klasse	~	Een
12	Temperatuurverhoging	K	65
13	isolatievloeistof	~	FR3-olie
14	Instandhoudingsconditie	~	buiten
15	Standaard	~	IEEE ANSI C57.12.00

Standaard kenmerken

• 60 Hz werking.
• 65°C gemiddelde wikkelhoogte.
• Radial- en lusvoederregeling.
• Dood en actief voortype HV-terminals.
• HV BIL 45 150 kV (dood front) 200 kV (live front).
• LV BIL 30 ¢ 60 kV.
• Driepuntsvergrendeling van een laagspanningsdeur.
• Hoogspanningsdeur, die pas kan worden geopend nadat de laagspanningsdeur is geopend.
• Rigiede stalen afscherming.
• Transformatortenk van de dekking tot de basis gelast.
• Permanente naamplaat.
• Voorziening voor het vullen van een NPT-pijpkap van 1 inch.
• ANSI-tankpadden.
• Afvoerventiel en monsternemer van 1 inch.
• Automatische drukverlagende klep (35 SCFM).
• kraanwisselaar met (2) 2,5% volle capaciteit kraan boven en onder de nominale.
• Eén handgat van 10×18× (of 14×25×) in de bekleding van de transformator.
• Olijfgroene kleur.
• Ontworpen, vervaardigd en getest volgens de nieuwste ANSI-normen

Specificatie

Nominaal vermogen (KVA)	Hoogspanning (KV)	Laagspanning (V)	Verlies zonder belasting (W)	Verlies tijdens de lading (W)	Hoogte (mm)	Diepte (mm)	Breedte (mm)	Gewicht (kg)	Gewicht (kg)
75 kVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 Grdy/7200 4160GrdY/2400 of andere	277V 347V 480 V 600 V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150 kVA			280	2200	1530	980	1510	989	2180
300 kVA			480	3650	1680	1080	1660	1415	3119
500 KVA			680	5100	1790	1160	1810	1905	4200
750 kVA			980	7500	2030	1300	2030	2755	6074
1000 kVA			1150	10300	1854	1549	1651	3235	7132
1500 kVA			1640	14500	2150	1570	2210	5835	12864
2000 KVA			2160	20645	2220	1600	2380	6430	14175
2500 KVA			2680	23786	2330	1650	3070	8865	19544
3000 KVA			3300	30300	2460	1850	3260	11300	24912
3735 KVA			4125	37875	2680	2060	4080	14400	31746

Productieproces

1500kva Driefasen Transformator met olievol laagspanning 480V tot 240V 5

1500kva Driefasen Transformator met olievol laagspanning 480V tot 240V 6
