1500 KVA Driefasige pad gemonteerde transformator met 7-niveaus Off-circuit Tapping Multi-Voltage Adaptatie en Grounding Porselein Bushing

Merknaam:	WINLEY
Modelnummer:	ZGS-1500/35
MOQ:	1 eenheid
Prijs:	$5000-$150000
Verpakking:	multiplex kast
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

UL/cUL,CE,ISO

Type transformator:

Kussen gemonteerde transformator

Fase:

Driedelige fase

Voertype:

Lusvoer

Capaciteit:

1500 KVA

Primaire spanning:

34.5KV

Secundaire spanning:

208y/120

Koelklasse:

Onan; Zelfgekookt

Efficiëntiecijfers:

DOE 2016, CSA, ANSI/IEEE

Levering vermogen:

1000set/maand

Markeren:

7-Niveaus Off-Circuit Aftakking Pad-gemonteerde Transformator

Multi-Voltage Adaptatie Olie-gedompelde Transformator

Aarding Porseleinen Doorvoer Three-Phase Transformator

Productbeschrijving

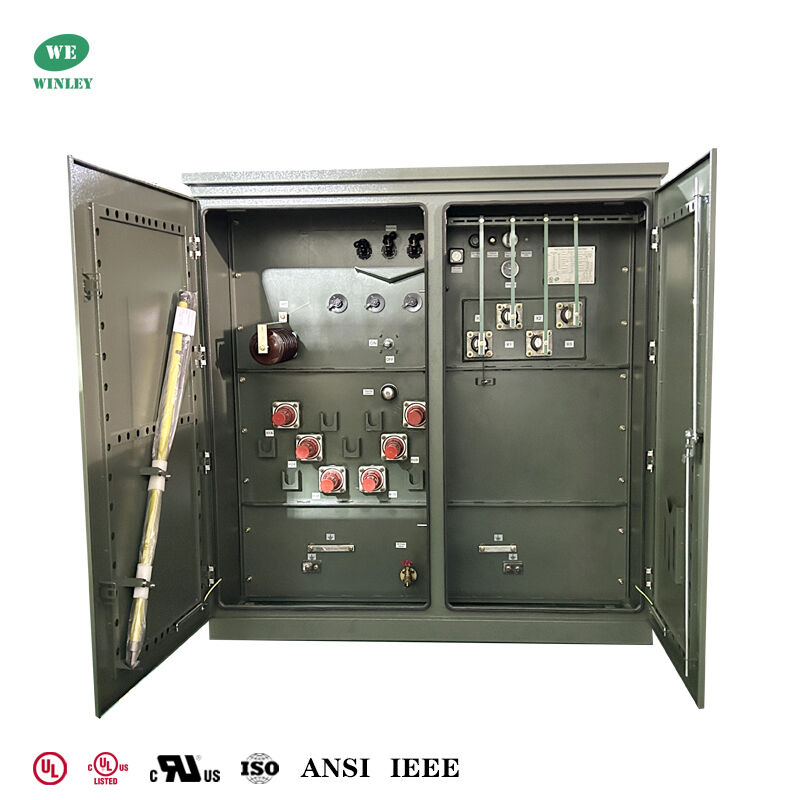

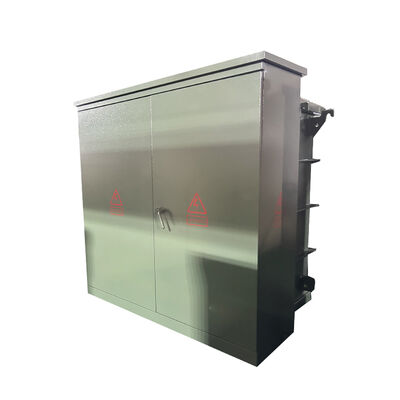

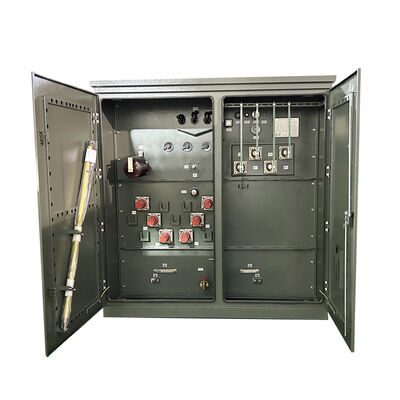

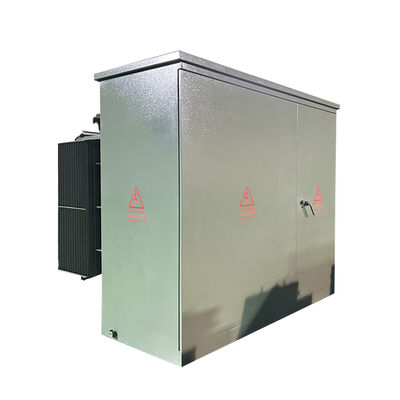

1500kVA Driefasige Op Pad Gemonteerde Transformator Oliegedompeld Stap-Omlaag 34500v Naar 208v 120v Dode Front Pad Mount Transformator

WINLEY's 1500kVA driefasige op pad gemonteerde transformator is een hoogwaardige stroomverdeling apparatuur ontworpen voor efficiënte en betrouwbare elektriciteitstransmissie.

Door een lusvoedingsstructuur te gebruiken, is hij geschikt voor zowel binnen- als buiteninstallaties, en voldoet hij aan de stroombehoeften van verschillende industriële, commerciële en residentiële gebieden.

Zijn veelzijdige multi-voltage aanpassing, strikte naleving van ANSI internationale normen, gezaghebbende UL/cUL certificering, en speciale aardingsporseleinen bus voor verbeterde veiligheid - dit alles samen maakt het een topkeuze voor moderne stroomverdelingssystemen die veiligheid, compatibiliteit en betrouwbaarheid vereisen.

Belangrijkste Technische Specificaties

Nr.	Details	Eenheid	Specificatie
1	Type	~	op pad gemonteerd, lusvoeding
2	Nominale capaciteit	kVA	1500
3	Aantal fasen	~	3
4	Primaire spanning	V	34500
4	Primaire bus	~	(6) 35KV klasse 200A Koperen 1-delige bus + (1) H0 Porseleinen bus
4	BIL	kV	150
5	Secundaire spanning	V	208Y/120
5	Secundaire bus	~	(4) 10-gaats spade
5	BIL	kV	30
6	Aftakking type	~	buiten circuit
7	Aftakbereik	V	36200, 35360, 34500, 33640, 33000, 32175, 31350
8	Koelmethode	~	ONAN
9	Nominale frequentie	Hz	60
10	Vectorgroep	~	Dyn1
11	Isolatieklasse	~	A
12	Temperatuurstijging	℃	65/60 (wikkeling/bovenste olie)

Technische Tekeningen

Standaard Configuratie

De transformator is uitgerust met een uitgebreide set accessoires om een veilige en stabiele werking te garanderen, waaronder:
2-positie schakelaar
Aftapkraan met monsterventiel in HV (Hoogspanning) zijde
Temperatuurmeter
Vloeistofniveaumeter
Druk-vacuümmeter
Drukafsluiter
Bajonetzekering & stroombegrenzende zekering aan HV-zijde
36KV onder olie arrester met ISO-schakelaar
Speciale aardingsaansluiting passend bij de H0 aardingsporseleinen bus: Zorgt voor een strakke verbinding met de bus, vermindert de contactweerstand en garandeert continue en betrouwbare aarding.

Belangrijkste Productkenmerken

Een van de belangrijkste voordelen van deze transformator is het 7-traps aftakbereik buiten het circuit (36200V, 35360V, 34500V, 33640V, 33000V, 32175V, 31350V). Dit brede spanningsbereik stelt de apparatuur in staat zich naadloos aan te passen aan verschillende netspanningsschommelingen en diverse toepassingsscenario's - of het nu gaat om industrieparken met hoge spanningsbehoeften, commerciële centra die een stabiele middenspanning nodig hebben, of woonwijken met standaard laagspanningsbehoeften. Het ontwerp met aftakking buiten het circuit zorgt voor een veilige en gemakkelijke spanningsaanpassing zonder de algehele stroomvoorziening te onderbreken, waardoor de flexibiliteit en toepasbaarheid van de transformator in complexe elektriciteitsnetomgevingen aanzienlijk wordt verbeterd.

Verbeterde Veiligheid via Aardingsporseleinen Bus

De speciale H0 aardingsporseleinen bus is een belangrijke veiligheidsvoorziening, met meerlaagse bescherming:
Superieure Isolatie: Hoogzuiver keramiek, ≥1000MΩ weerstand (25℃), isoleert aansluitingen om kortsluitingen te voorkomen.
Sterke Aanpasbaarheid: Anti-vervuilingscoating, bestand tegen ruwe elementen, stabiel bij -40℃~85℃/≥95% vochtigheid.
Betrouwbare Verbinding: Precisie binnenste gat past op koperen aansluitingen, ≤0.01Ω weerstand, snelle foutstroomafvoer.
Lange Levensduur: Keramiek (slijtvast/verouderingsbestendig, UL94 V-0), ≥20 jaar service, vermindert onderhoudskosten.

Gedetailleerde Specificaties

Nominaal Vermogen (KVA)	Hoogspanning (KV)	Laagspanning (V)	Onbelast Verlies (W)	Belast Verlies (W)	Hoogte (mm)	Diepte (mm)	Breedte (mm)	Gewicht (kg)	Gewicht (Lbs)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 of anderen	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA	Hetzelfde als hierboven	Hetzelfde als hierboven	280	2200	1530	980	1510	989	2180
300KVA	Hetzelfde als hierboven	Hetzelfde als hierboven	480	3650	1680	1080	1660	1415	3119
500KVA	Hetzelfde als hierboven	Hetzelfde als hierboven	680	5100	1790	1160	1810	1905	4200
750KVA	Hetzelfde als hierboven	Hetzelfde als hierboven	980	7500	2030	1300	2030	2755	6074
1000KVA	Hetzelfde als hierboven	Hetzelfde als hierboven	1150	10300	1854	1549	1651	3235	7132
1500KVA	Hetzelfde als hierboven	Hetzelfde als hierboven	1640	14500	2150	1570	2210	5835	12864
2000KVA	Hetzelfde als hierboven	Hetzelfde als hierboven	2160	20645	2220	1600	2380	6430	14175
2500KVA	Hetzelfde als hierboven	Hetzelfde als hierboven	2680	23786	2330	1650	3070	8865	19544
3000KVA	Hetzelfde als hierboven	Hetzelfde als hierboven	3300	30300	2460	1850	3260	11300	24912
3735KVA	Hetzelfde als hierboven	Hetzelfde als hierboven	4125	37875	2680	2060	4080	14400	31746

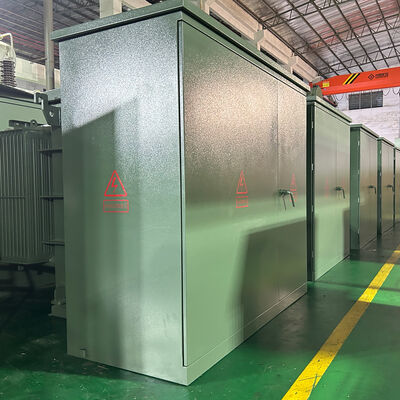

Productieproces
