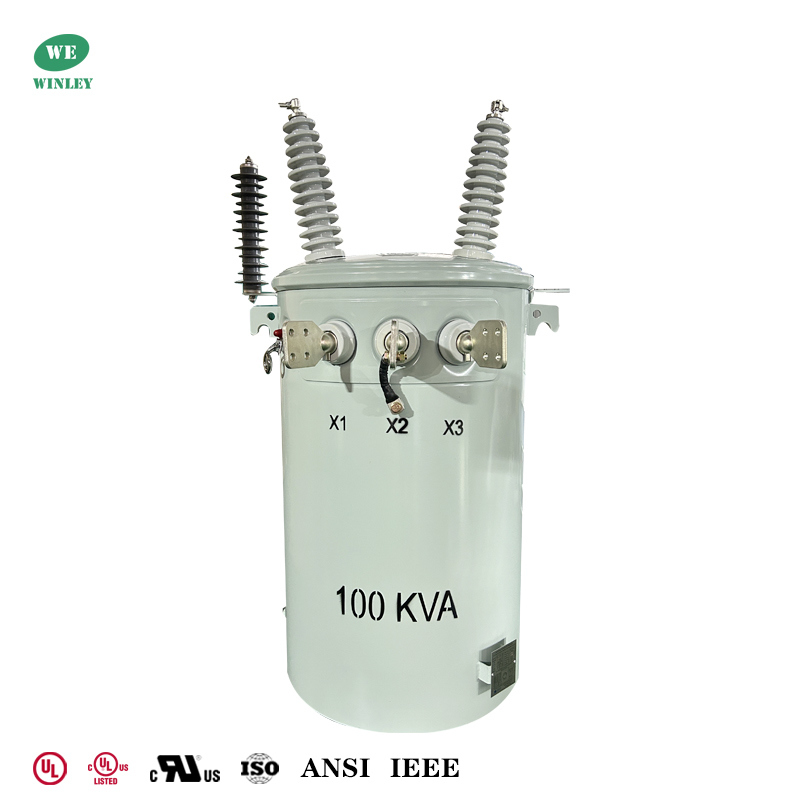

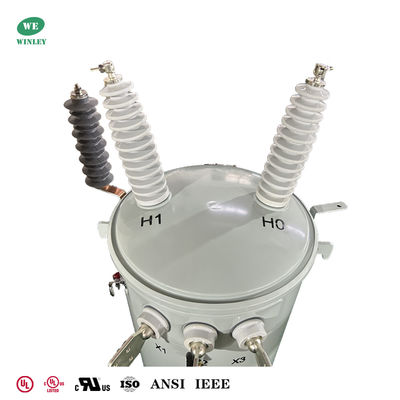

Transformator voor elektriciteitspaal 100 Kva 34,5 kV naar 120 V dubbele wikkeling, oliegevulde distributietransformatoren

Merknaam:	WINLEY
Modelnummer:	D-100/34.5
MOQ:	1 eenheid
Prijs:	$1000-$10000
Verpakking:	multiplex kast
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

UL/cUL, CE, ISO

Applicatie:

Stroomverdelingssysteem

Fase:

Enkel

Capaciteit:

100 kva

Primaire spanning:

34500Y/19920V

Secundaire spanning:

120/240V

Frequentierijging:

60 Hz

Koelklasse:

Kronkelend materiaal:

Koper

Levering vermogen:

1000set/maand

Markeren:

100 kVA-transformator met paal

34 5 kV naar 120 V transformator met dubbele wikkeling

Productbeschrijving

Vervoerstransformatoren met een vermogen van 100 KVA 34,5kv tot 120 V met dubbele wikkeling

Overzicht

De Winley 100 kVA overheaddistributie transformator is een op een paal gemonteerde, met vloeistof gevulde, eenfasige eenheid die is ontworpen voor een betrouwbare, efficiënte distributie in overheadnetwerken.Gebouwd volgens industriestandaarden en DOE-efficiëntievereisten, deze transformator is ideaal voor residentiële, commerciële en lichte industriële distributie, retrofit vervanging van oude eenheden en nieuwbouw waar compact,duurzame oplossingen voor paalmontage zijn vereist.

Transformator voor elektriciteitspaal 100 Kva 34,5 kV naar 120 V dubbele wikkeling, oliegevulde distributietransformatoren 0

Winley productie- en levercapaciteit

UL/cUL gecertificeerde productlijn: Winley's eenfasige distributie transformatoren (10333 kVA, tot 34,5 kV).
Multi-standaardontwerp: Producten zijn ontworpen om aan DOE 2016, IEEE, ANSI, CSA, IEC, NEMA en andere toepasselijke normen te voldoen of te overtreffen.
Productie- en levercapaciteit: maandelijkse levercapaciteit van meer dan 800 stuks; standaard snelle levering binnen 4 weken, afhankelijk van de configuratie en de ordergrootte.

Transformator voor elektriciteitspaal 100 Kva 34,5 kV naar 120 V dubbele wikkeling, oliegevulde distributietransformatoren 3

Hoofdgegevens

Transformatortype	Overheadverdelingstransformator, conventionele type
Fase	Eénfase
Capaciteit	100 KVA
Primaire spanning	34500GrdY/19920
Primaire BIL	125 kV
Secundaire spanning	120/240V
Klasse secundaire spanning	1Klasse 2 kV
Secundaire fasor	Dual Winding Single Phase
Secundaire BIL	30 kV
Frequentie	60 Hz
Temperatuurverhoging	65°C
Isolatiewaarde	Klasse E
Koelklasse	KNAN; zelfgekoeld
Efficiëntiestandaard (s)	Voldoet aan de DOE 2016-normen, aan de ANSI/IEEE-normen
Wikkelmateriaal	met een gewicht van niet meer dan 10 kg
Omgevingstemperatuur	40°C
Geluidsniveau	51 dBA
Efficiëntie	99.00%
Geen belastingverlies (in watt)	+/- 268 W
Volledige belastingverlies (in watt)	+/- 1,095 W

Tekening

Transformator voor elektriciteitspaal 100 Kva 34,5 kV naar 120 V dubbele wikkeling, oliegevulde distributietransformatoren 4

Waarom deze eenheid kiezen

Hoge efficiëntie: lage bedrijfsverliezen verminderen de levenscyclusenergie-kosten en voldoen aan de eisen van het ministerie van Energie.
Duurzame constructie: kwaliteitsmaterialen (koperen wikkels, GO-staalkern, corrosiebestendige tank) voor een lange levensduur.
Vriendelijk voor het veld: externe kraanhandgreep, verwijderbare bovenkop, interne olieniveau-markering, afvoerpoort en aarding vereenvoudigen installatie en onderhoud.
Gecertificeerd en conform: UL/cUL-certificering plus naleving van brede normen zorgen voor vertrouwen voor nutsbedrijven en aannemers.
Snelle beschikbaarheid: sterke productiecapaciteit en snelle levering verkleinen de doorlooptijden van het project.

Specificaties

10kva-333kva Transformator in olie ondergedompeld met één fase
Nominale kapitaalhoeveelheid ((kVA)	Hoog	Laagspanning (v)	Verbindingssymbool	Standaard	Impedantie bij kortsluiting ((%)	Efficiëntie
	Spanning (v)					(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	10,8 tot 4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43

Productieproces

Transformator voor elektriciteitspaal 100 Kva 34,5 kV naar 120 V dubbele wikkeling, oliegevulde distributietransformatoren 5

Transformator voor elektriciteitspaal 100 Kva 34,5 kV naar 120 V dubbele wikkeling, oliegevulde distributietransformatoren 6

Transformator voor elektriciteitspaal 100 Kva 34,5 kV naar 120 V dubbele wikkeling, oliegevulde distributietransformatoren 7
