| Merknaam: | WINLEY |
| Modelnummer: | ZGD-100/12.47 |
| MOQ: | 1 eenheid |
| Prijs: | $1000-$10000 |
| Verpakking: | multiplexkast |
| Betalingsvoorwaarden: | T/t |

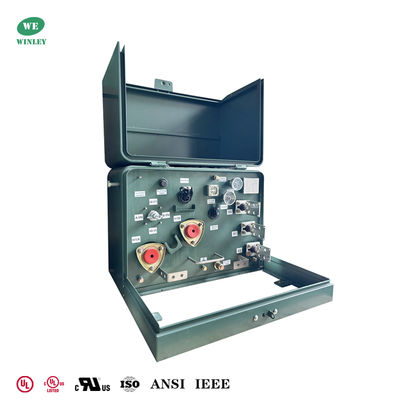

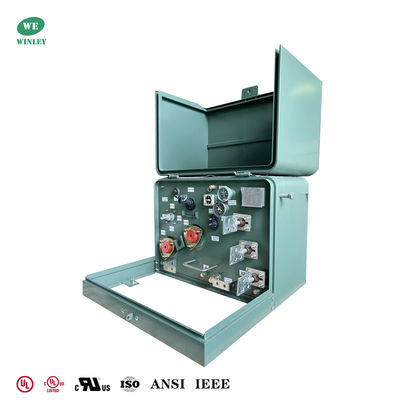

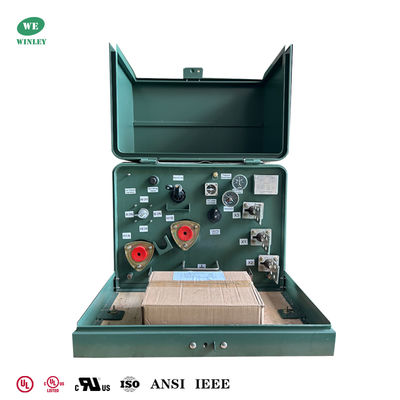

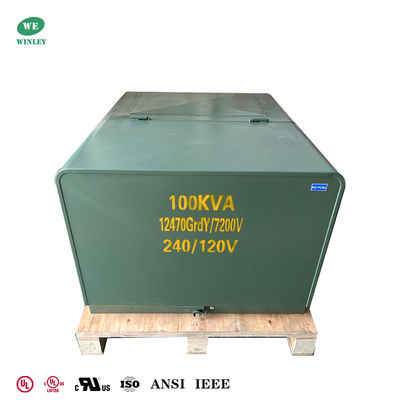

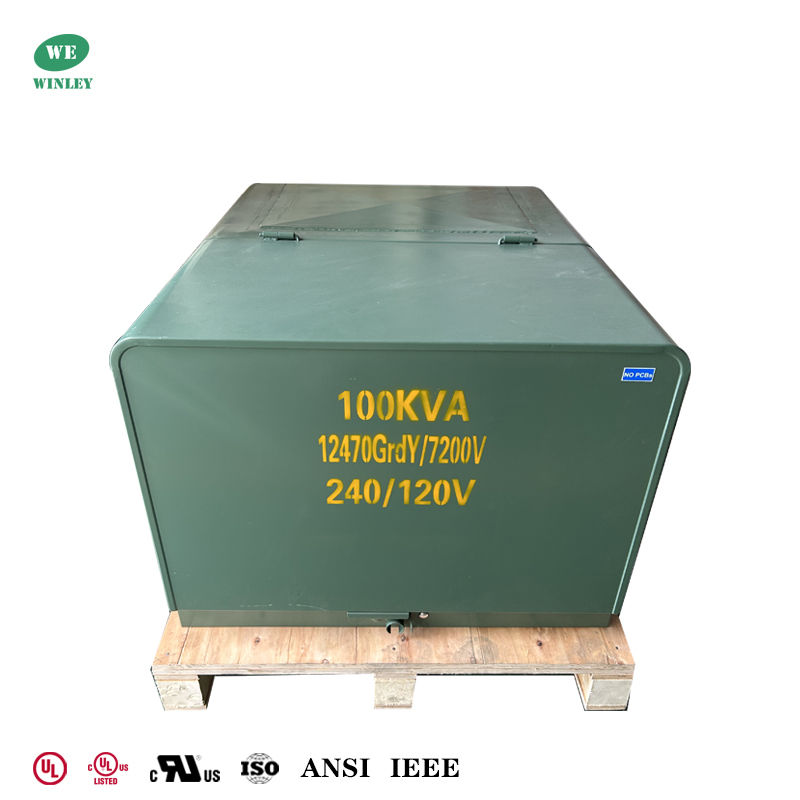

IEEE Standard UL Gecertificeerd 100Kva Single Phase Padmount Type Transformer Loop Feed 12,47KV Tot 240/120V
Deze 100 kVA padmontage, compartiment-type II vloeistof gevulde transformator levert betrouwbaar eenfasig vermogen met een 12470Y/7200 V geaard-wye primaire en 240/120 V secundaire.met een vermogen van niet meer dan 50 W, is voorzien van KNAN zelfkoelde koeling, isolatie van klasse E (120 °C), 65 °C temperatuurverhoging en voldoet aan de DOE 2016- en ANSI / IEEE-normen.
Waarom ons kiezen?
1De WINLEY-enkelfasetransformator is UL/cUL-gecertificeerd, met een vermogen van 10-333 KVA en een spanning tot 34,5 KV.
2De producten zijn ontworpen volgens meerdere normen en voldoen aan of zelfs overtreffen DOE 2016, IEEE, ANSI, CSA, IEC, NEMA en andere normen.
3De maandelijkse levercapaciteit bedraagt meer dan 800 eenheden en de snelle levering kan binnen 4 weken worden bereikt.
Hoofdgegevens
| Transformatortype | Pad gemonteerd, compartiment-type II |
| Fase | Eénfase |
| Capaciteit | 100 KVA |
| Transformatorvoertype | Loopvoeding |
| Vectorgroep | II6 |
| Primaire spanning | 12470GrdY/7200 |
| Secundaire spanning | 240/120V (L-N-L) |
| Secundaire fasor | Dual Winding Single Phase |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | E |
| Koelklasse | KNAN |
| Efficiëntiestandaard (s) | Voldoet aan de DOE 2016-normen, aan de ANSI/IEEE-normen |
| K-factor rating (harmonische mitigatie) | K-1 (Standaard) |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Omgevingstemperatuur | 40°C |
| Efficiëntie | 99.00% |
| Geen belastingverlies (in watt) * | +/- 270 W |
| Verlies van belasting (in watt) * | +/- 1,100 W |
Technische tekeningen
Gebouwd met koperen wikkels, biologisch afbreekbare natuurlijke plantaardige olie ester isolerende vloeistof, voorste toegang 5-positie kraan wisseler, bajonet gesmolten primaire bescherming met isolatie schakels,en een hoge-spanning ellebogen overspanningsarrestorRobuuste afsluitingen, drukverlichting, analoge meters en een stil geluidsniveau van 51 dBA maken het ideaal voor betrouwbare, milieuvriendelijke distributie.
Optioneel materiaal en accessoires
1Een brede selectie van ontwerpefficiënties om te voldoen aan specifieke klanttoepassingen en nieuwe DOE minimumvereisten
2Hoogspannings- zonder belasting kraanverander
3. Dubbele hoogspanningssystemen (niet beschikbaar met kraan)
4- Complete tank en kast van roestvrij staal of combinatie van componenten met zacht staal en roestvrij staal
5Hoogspanning, laad-breuk 2 posities of sectioneel schakelaar
6.Meerdere fusieopties en -combinaties, met inbegrip van interne en externe uitwerpsluiters in serie met isolatieverbinding of stroombeperkende zekeringen met gedeeltelijk bereik
Alle transformatoren worden strikt getest in overeenstemming met de laatste herziening van de toepasselijke ANSI®, IEEE®, NEMA.
Specificatie
| SInle fase Pad gemonteerde transformator Specificatie | ||||||||
| Rating | Hoogspanning ((kV) | Geen ladingverlies | Verlies bij belasting | Hoogte | Diepte | Breedte | Olie Gewicht ((kg) | Totaal gewicht ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 of andere |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of eisen van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
|
