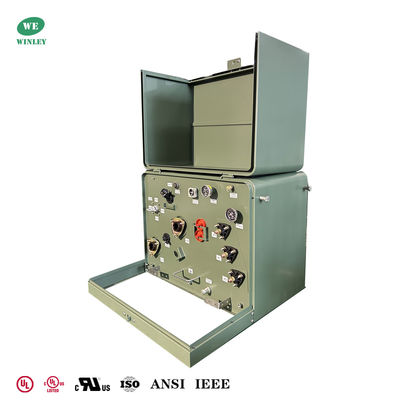

UL/cUL vermeld 167Kva Single Phase Pad Mounted Transformer Liquid Filled 12470V tot 240V Voldoen aan DOE 2016 Standard

Merknaam:	WINLEY
Modelnummer:	ZGD-167/12.47
MOQ:	1 eenheid
Prijs:	$1000-$10000
Verpakking:	multiplexkast
Betalingsvoorwaarden:	T/t

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

CHINA

Certificering:

UL/cUL, ISO

Type:

Vloeistof gevulde kussen gemonteerde transformator

Capaciteit:

167KVA

Voertype:

Lusvoer

Primaire spanning:

12470GrdY/7200

Secundaire spanning:

andere elektrische apparaten

Koelklasse:

Onan; Zelfgekookt

Frequentie:

Efficiëntienorm (s):

Voldoet aan DOE 2016 -normen, voldoet aan ANSI/IEEE -normen

Levering vermogen:

1000set/maand

Markeren:

Eenvoudige transformator op de UL/cUL-lijst

167-kva vloeistofgevulde transformator

DOE 2016 standaard pad gemonteerde transformator

Productbeschrijving

UL/cUL vermeld 167Kva Single Phase Pad Mounted Transformer Liquid Filled 12470V tot 240V Voldoen aan DOE 2016 Standard

Productkenmerken

Primaire / secundaire: 12470Y/7200V Geaard Wye primaire; 240/480V enkelfasige secundaire
Type: met vloeistof gevulde padmontage, ONAN (zelfkoelen)
Capaciteit/prestatie: 167 kVA, 65°C stijging, DOE 2016 efficiëntie 99,10%
Isolatie/vloeistof: minerale olie, niet-PCB, 125 gallon
Constructie: Koperen wikkels met elektrostatisch afscherming; manipulatiebestendige, pad-lockbare beklede stalen behuizing (Munsell groen)
Verbindingen & Bescherming: Dood-front primaire met standoff buizen en load-break ellebogen; live-front secundaire draad stud terminals; bajonet veiligheden; HV overspanning arrestor; 5-positie (2.5%) kraanwisselaar
Normen en specificaties: voldoet aan ANSI/IEEE- en ASTM-normen, 55 dBA, ~1950 lb, bodemvoerleiding

UL/cUL vermeld 167Kva Single Phase Pad Mounted Transformer Liquid Filled 12470V tot 240V Voldoen aan DOE 2016 Standard 0

Hoofdgegevens

Transformatortype	met een laag van meer dan 10 mm,
Configuratie van de transformator	Vloeistof gevulde pad gemonteerd
Transformatorvoertype	Loopvoeding
Fase	Eénfase
Capaciteit	167
Primaire spanning	12470GrdY/7200
Secundaire spanning	240/480V (L-N-L)
Frequentie	60 Hz
Temperatuurverhoging	65°C
Koelklasse	ONAN; zelfgekoeld
Efficiëntie	Voldoen aan de DOE 2016-norm
Wikkelmateriaal	met een gewicht van niet meer dan 10 kg
Omgevingstemperatuur	40°C
Geluidsniveau	55 dBA
Efficiëntie	99.10%
Geen belastingverlies (in watt) *	+/- 450 W
Verlies van belasting (in watt) *	+/- 1820 W

Technische tekeningen

UL/cUL vermeld 167Kva Single Phase Pad Mounted Transformer Liquid Filled 12470V tot 240V Voldoen aan DOE 2016 Standard 2

Waarom ons kiezen?

1De WINLEY-enkelfasetransformator is UL/cUL-gecertificeerd, met een vermogen van 10-333 KVA en een spanning tot 34,5 KV.
2De producten zijn ontworpen volgens meerdere normen en voldoen aan of zelfs overtreffen DOE 2016, IEEE, ANSI, CSA, IEC, NEMA en andere normen.
3De maandelijkse levercapaciteit bedraagt meer dan 800 eenheden en de snelle levering kan binnen 4 weken worden bereikt.

[UL vermeld]

UL/cUL vermeld 167Kva Single Phase Pad Mounted Transformer Liquid Filled 12470V tot 240V Voldoen aan DOE 2016 Standard 3

[cUL opgenomen]

UL/cUL vermeld 167Kva Single Phase Pad Mounted Transformer Liquid Filled 12470V tot 240V Voldoen aan DOE 2016 Standard 4

Specificatie

SInle fase Pad gemonteerde transformator Specificatie
Rating	Hoogspanning ((kV)	Geen ladingverlies	Verlies bij belasting	Hoogte	Diepte	Breedte	Olie Gewicht ((kg)	Totaal gewicht ((kg)
(kVA)	Hoogspanning ((kV)	Geen ladingverlies	Verlies bij belasting	(mm)	(mm)	(mm)	Olie Gewicht ((kg)	Totaal gewicht ((kg)
15 kVA	34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 of andere	50	195	840	740	610	45	294
25 kVA		80	290	840	740	610	68	362
37.5 kVA		106	360	840	760	610	75	476
50 kVA		135	500	840	810	610	93	553
75 kVA		190	650	840	860	610	132	672
100 kVA		280	1010	910	1200	965	230	714
167 kVA		435	1530	1000	1200	965	265	913
250 kVA		550	2230	1250	1300	1430	325	1106

Productieproces

UL/cUL vermeld 167Kva Single Phase Pad Mounted Transformer Liquid Filled 12470V tot 240V Voldoen aan DOE 2016 Standard 5

UL/cUL vermeld 167Kva Single Phase Pad Mounted Transformer Liquid Filled 12470V tot 240V Voldoen aan DOE 2016 Standard 6

Veelgestelde vragen

1K: Kan ik een monster bestellen?

A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.

2. V: Wat is de doorlooptijd?

A: Massaproductietijd 15-25 dagen.

3V: Hoe lang is de garantie?

A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.

4. V: Is OEM/ODM beschikbaar?

A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of eisen van de klant.

Op maat gemaakte diensten:

a. aangepaste kleur en speciale functie.

b. Op maat gemaakte doos.

c. het logo van de klant afdrukken.

d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.

5V: Hoe controleer ik de kwaliteit van de producten?

A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
