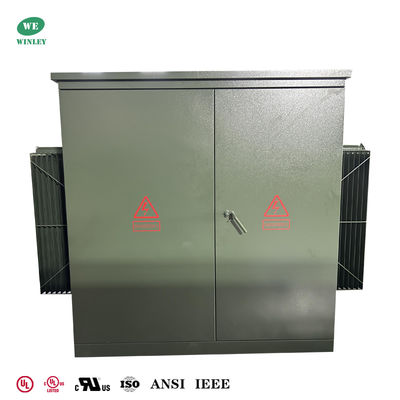

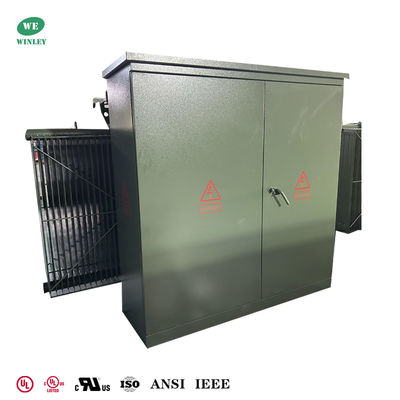

UL/CUL-gecertificeerde driefasige pad-gemonteerde transformator 3750KVA 12,47KV naar 480V voor stroomverdeling middenspanning

Waarom voor ons kiezen

Als toonaangevende fabrikant van pad-gemonteerde transformatoren levert WINLEY hoogwaardige eenheden met spanningen tot 34,5 kV en vermogens tot 5,5 MVA. Onze UL/cUL-gecertificeerde transformatoren voldoen aan strenge kwaliteitsnormen en garanderen betrouwbaarheid en naleving van wereldwijde normen. Met diepgaande expertise in Noord-Amerikaanse projecten zijn we gespecialiseerd in ANSI/IEEE-, CSA-, DOE- en NEMA-vereisten, samen met lokale regelgeving, en bieden we op maat gemaakte oplossingen voor diverse behoeften op het gebied van stroomverdeling.

Belangrijkste gegevens

Technische tekeningen

Standaard functies

• 60 Hz werking.
• 65°C gemiddelde wikkelingstemperatuurstijging.
• Radiale en lussvoedingsopstellingen.
• Dode en levende front type HV-aansluitingen.
• HV BIL 45 – 150 kV (Dood Front) 200 kV (Levend Front).
• LV BIL 30 – 60 kV.

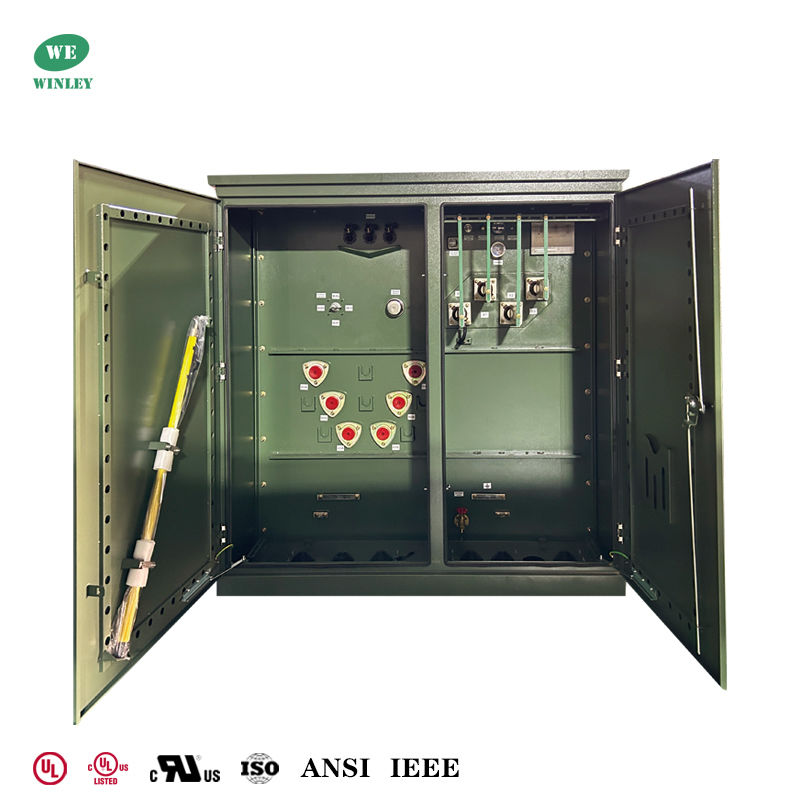

• Drie-punts vergrendeling van de laagspanningsdeur.
• Hoogspanningsdeur, die alleen geopend kan worden nadat de laagspanningsdeur is geopend.
• Stevige stalen scheidingswand.
• Transformatorbak gelast van deksel tot basis.
• Permanent typeplaatje.
• Eén-inch NPT-pijpdop vulling.
• ANSI tank aardingspads.
• Eén-inch aftapkraan en sampler.
• Automatische overdrukventiel (35 SCFM).
• Aftakkingsschakelaar met (2) 2,5% aftakkingen met volledige capaciteit boven en onder nominaal.
• Eén 10”x18” (of 14”x25”) handgat in het transformatortankdeksel.
• Olijfgroene kleur (Munsell 7GY 3.29/1.5).
• Ontworpen, vervaardigd en getest in overeenstemming met

Driefasige pad-gemonteerde transformatorprestaties

• Veilig en betrouwbaar: Ze gebruiken efficiënte isolatiebescherming en warmteafvoerapparatuur, met een goed ontworpen kabelkaststructuur die veiligheid en betrouwbaarheid garandeert. Ze hebben een sterke overbelastingscapaciteit, waardoor 2 keer overbelasting gedurende 2 uur en 1,6 keer overbelasting gedurende 7 uur mogelijk is zonder de levensduur te beïnvloeden.
• Handige aansluitingen: Het gebruik van elleboogstekkers maakt het gemakkelijk om hoogspanningskabels aan te sluiten, waardoor plug-in- en plug-out-bewerkingen onder spanning mogelijk zijn.
• Sterke verdedigingscapaciteit: Ze kunnen effectief bestand zijn tegen momentane spanningspieken, waardoor stroomapparatuur wordt beschermd tegen schade. Ze beschikken ook over dubbele zekeringbescherming:
• Insteekzekering (BAY-o-NET): Een dubbelgevoelige zekering (temperatuur en stroom) die beschermt tegen kortsluitingsfouten aan de secundaire zijde.
• Back-up stroombegrenzende beschermingszekering (ELSP): Beschermt tegen fouten in de transformator en de hoogspanningszijde.
• Flexibele stroomvoorziening: Ze kunnen zowel van het terminaltype als van het ringnetwerktype zijn, waardoor één transformator stroom kan leveren aan een andere, waardoor de stroomvoorzieningsafstand en betrouwbaarheid worden verbeterd.
• Energiebesparing en milieubescherming: Ontworpen met energie-efficiëntie en milieubescherming in gedachten.

Specificatie

Productieproces

FAQ

1. V: Kan ik een voorbeeld bestellen?

A: Ja, we verwelkomen een voorbeeld om de kwaliteit te testen en te controleren.

2. V: Wat is de doorlooptijd?

A: Massaproductietijd 15-25 dagen.

3. V: Hoe lang is de garantie?

A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef dan de foto's van het beschadigde accessoire, dan bieden we gratis service. Afhankelijk van het aantal producten leveren we gratis gemakkelijk beschadigde accessoires. We kunnen ook technische ondersteuning bieden als u dat nodig heeft.

4. V: Is OEM/ODM beschikbaar?

A: Ja, dat is het! Wij zijn fabrikant met ons eigen R&D-team, we kunnen producten aanpassen aan de hand van de tekening of vereisten van de klant.

Aangepaste diensten:

a. Aangepaste kleur en speciale functie.

b. Aangepaste doos.

c. Druk het logo van de klant af.

d. Uw andere ideeën over het product, we kunnen u helpen bij het ontwerpen en in productie nemen. De bovenstaande aangepaste diensten moeten vóór de productie worden bevestigd.

5. V: Hoe de productkwaliteit te controleren?

A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben een CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn verplicht om producten strikt volgens de tekeningen te maken. Elk proces heeft technische instructeurs. De QC-toezichthouders zullen de productie regelmatig inspecteren. We zullen productprestatie tests uitvoeren tijdens de productie en uitgebreide kwaliteitstests wanneer de producten zijn voltooid.
