2.5MVA Substation Power Transformer Conservator Type Olie ondergedompeld Stap naar beneden 24940V tot 480V ANSI IEEE Normen

Deze substation Power Transformer is een vloeistof gevulde, pad-montage, conservator type ontworpen voor betrouwbare driefase radial voedings toepassingen. met een capaciteit van 2,5 tot 3.1 MVA en een vectorgroep van DYN1De transformator werkt met een primaire spanning van 24,940 V (25 kV) met een deltafasor en een secundaire spanning van 480 Y/277 V (1.2 kV klasse) met een wye-neutrale configuratieHet heeft een primaire BIL van 110 kV en een secundaire BIL van 30 kV, werkt op 60 Hz en behoudt een temperatuurverhoging van 55 °C met een isolatie van klasse E voor 120 °C. De koelklasse is KNAN/KNAF,en voldoet aan de efficiëntie-normen van ANSI/IEEE, waardoor hoge prestaties en duurzaamheid worden gewaarborgd in veeleisende omgevingen voor de distributie van stroom.

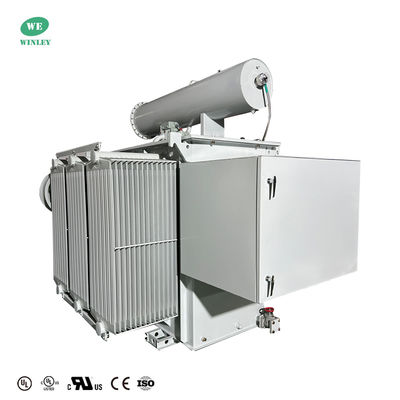

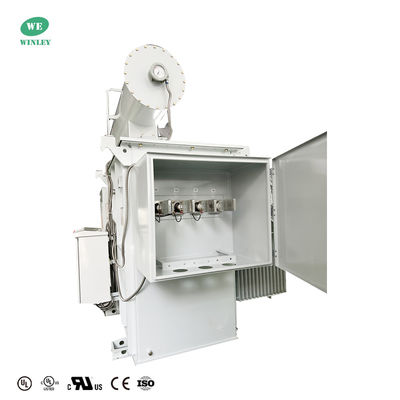

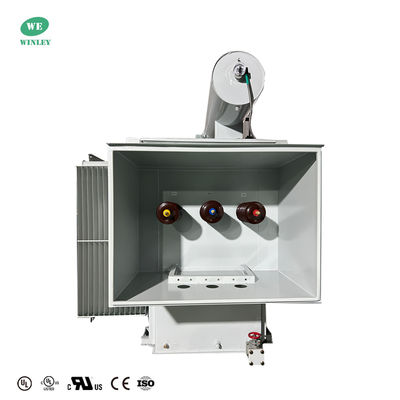

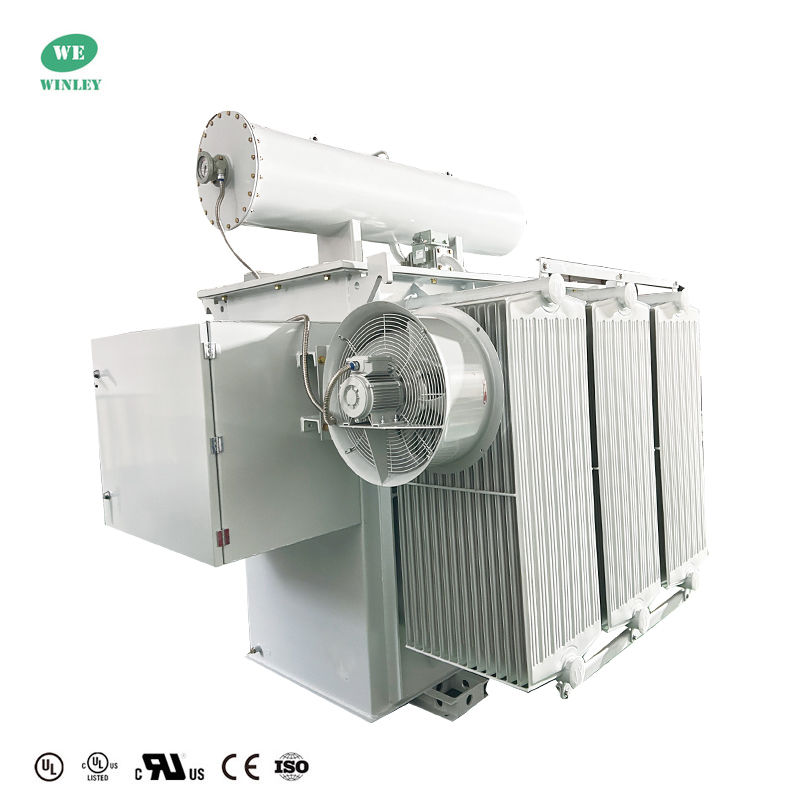

Productfoto's

Hoofdgegevens

Technische tekeningen

Standaard kenmerken

• Conservatortype, met vloeistof gevulde, op pad gemonteerde transformator
• Driefasige radiële voeding, ondersteunt stap-op- en stap-af gebruik
• Duurzaam bekleed staaltank en kast met weerbestendige epoxy-afwerking
• Analoogmeters voor de bewaking van het olieniveau, de temperatuur en de druk
• Automatische drukverlichting, Buchholz-relais en gasmonitor inbegrepen
• Geforceerde luchtkoeling met ventilatorbediening (automatisch/uit/handmatig)
• 5-positie afgeladen kraanwisselaar aan de hoogspanningszijde, 2,5% stappen
• Direct voorste primaire en secundaire verbindingen met NEMA H-Spade-terminals
• koperen wikkels en kern van staal met een graanoriëntatie
• Deeltjes en delen daarvan, van kunststof
• NEMA 3R weerbestendige bedradingskast, seismisch gemeten
• Ontworpen voor werking bij -40 °C tot +40 °C, laag geluid (65 dBA)
• Voldoet aan ANSI/IEEE, DOE, CSA, ASTM-normen voor veiligheid en efficiëntie

Fabriekstests

• Test van de wikkelweerstand
• Isolatieweerstandstest
• Test van de fout van de spanningsverhouding
• Kortsluitingsimpedantietest
• Test zonder belastingverlies (wattage)
• Verlies van belasting (wattage)
• Induced Voltage Stand Test
• Afzonderlijke bronspanningsweerstandstest
• Test van de drukintegriteit

GESPECTIEERDEN van het product

Waarom u ons kiest

WINLEY Electric biedt een complete lijn van met vloeistof gevulde distributie transformatoren die voldoen aan de huidige toepasselijke ANSI, IEEE, CSA, AS, DOE normen.met een vermogen van niet meer dan 50 kVA. WINLEY heeft de UL/cUL-certificering (certificaatnummer: UL-US-2431836-0, UL-CA-2423202-0) verkregen en kan volgens de eisen van de klant een UL (partnervergunning) aanvragen.

Veelgestelde vragen

1K: Kan ik een monster bestellen?

A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.

2. V: Wat is de doorlooptijd?

A: Massaproductietijd 15-25 dagen.

3V: Hoe lang is de garantie?

A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.

4. V: Is OEM/ODM beschikbaar?

A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of eisen van de klant.

Op maat gemaakte diensten:

a. aangepaste kleur en speciale functie.

b. Op maat gemaakte doos.

c. het logo van de klant afdrukken.

d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.

5V: Hoe controleer ik de kwaliteit van de producten?

A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
