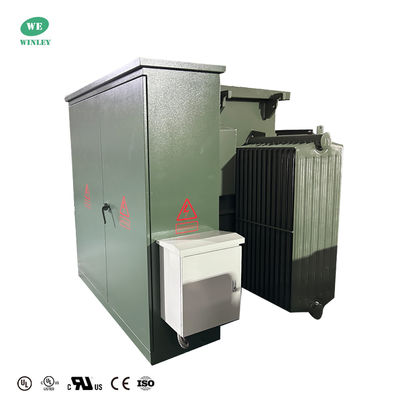

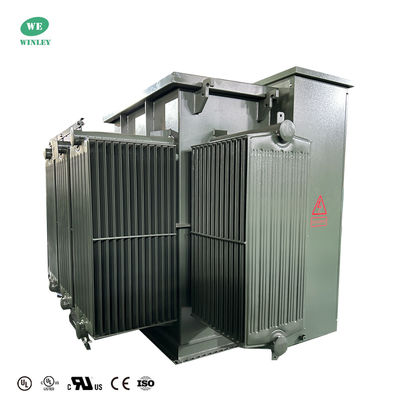

2500 kVA op pad gemonteerde driefasige olie-ondergedompelde distributietransformator 34.5KV ANSI IEEE-normen

Definitie

De driefasige op pad gemonteerde transformator is een met olie gevulde distributietransformator ontworpen voor buitengebruik. Integreer de transformatorkern, wikkelingen, hoogspanningslastschakelaars, zekeringen en andere hulpapparatuur in een afgesloten behuizing. Hij is verkrijgbaar in live front- en dead front-constructies, geschikt voor lusvoeding en radiale voedingstoepassingen, en is ontworpen voor installatie direct op de grond zonder extra beschermende behuizingen.

Ontwerpmogelijkheden

• Capaciteit: 75 kVA—5500 kVA
• Primaire spanning: 34.5KV,24.94KV,13.8KV,13.2KV,12.47KV,4.16KV
• Secundaire spanning: 690Y/400,480Y/277, 208Y/120,240Y/120
• Voedingstype: Lusvoeding, Radiale voeding
• Normen: IEEE/ANSI(C57.12.34 ), CSA(C227.4 & C227.5), IEC, DOE 2016, NEMA

Waarom voor ons kiezen

• WINLEY produceert een volledig assortiment driefasige op pad gemonteerde transformatoren met een capaciteit van 45 kVA-5500 kVA en een spanning tot 34.5KV. De producten voldoen aan of overtreffen zelfs de normen van DOE 2016, IEEE/ANSI, CSA, IEC, NEMA, enz.
• De driefasige op pad gemonteerde transformator geproduceerd door WINLEY heeft UL/cUL-certificering verkregen (certificaatnummer: UL-US-2431836-0, UL-CA-2423202-0) en kan UL (partnerautorisatie) aanvragen volgens de eisen van de klant.
• Onze producten worden in grote hoeveelheden geëxporteerd naar Noord-Amerika, Zuid-Amerika, de Filippijnen en andere plaatsen. We hebben ruime ervaring in ontwerp en productie, professionele en betrouwbare after-sales service en kunnen goederen snel leveren binnen 7-35 dagen.

Driefasige op pad gemonteerde transformator Belangrijkste gegevens

Technische tekeningen

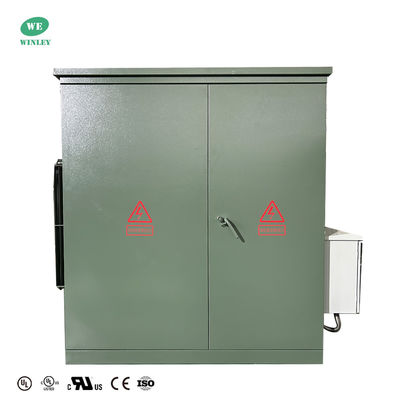

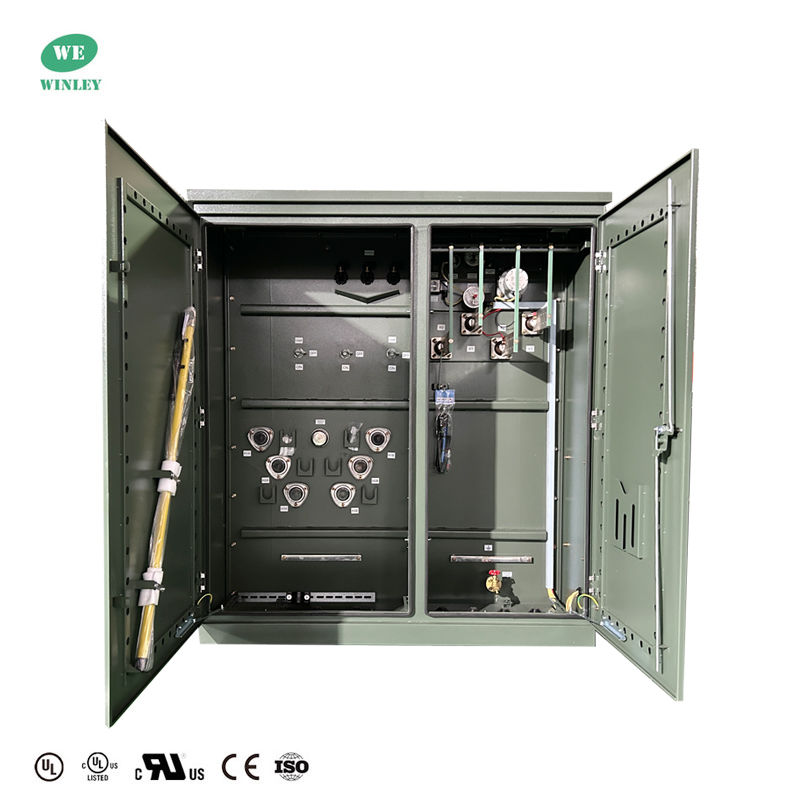

De 2,5 MVA Pad Mount Transformator levert betrouwbare driefasige stroom met een 34.500V delta primaire en 480Y/277V wye secundaire. Hij beschikt over koperen wikkelingen, een stalen kern en natuurlijke ester isolerende vloeistof voor een hoge efficiëntie (99,40%) en milieuvriendelijkheid. Ondergebracht in een weerbestendige NEMA 3R-behuizing met sabotagebestendige deuren, bevat hij een 5-positie kraanwisselaar, overspanningsafleiders en overstroombeveiliging. Zelfgekoeld en op pad gemonteerd met ondergrondse conduit-toegang, zorgt het voor een veilige, efficiënte stroomverdeling.

Prestatie

1) De structuur is compact en redelijk, en het volume is klein, wat slechts ongeveer een derde is van de Europese box-verandering met dezelfde capaciteit;
2) Volledig afgesloten, volledig geïsoleerde structuur, het is niet nodig om veiligheidsbarrières op te zetten en een betrouwbare garantie voor de persoonlijke veiligheid;
3) Er zijn verschillende voedingsschema's waar gebruikers uit kunnen kiezen, die terminalvoeding kunnen gebruiken en ringnetwerk of dubbele voeding kunnen realiseren;
4) S11 olie-ondergedompelde vermogenstransformator wordt gebruikt, die een laag verlies, lage temperatuurstijging en sterke overbelastingscapaciteit heeft;
5) Dubbele zekeringen (back-up beveiligingszekering + insteekzekering) worden gebruikt voor bescherming, en de insteekzekering heeft de huidige en temperatuur dubbele gevoeligheidskenmerken om de veilige en betrouwbare werking van het product te garanderen;
6) De 200A kabelconnector kan onder belasting worden aangesloten en losgekoppeld en kan in noodgevallen als lastschakelaar worden bediend. Het heeft ook de kenmerken van een scheidingsschakelaar.
7) De wikkeling neemt Dyn11-aansluiting aan en de ijzeren kern neemt een driefasige vierkolomstructuur aan, zodat het product onder elke asymmetrische belasting kan draaien, en het neutrale punt niet afdrijft, de spanning stabiel is, de stroomkwaliteit hoog is, de kast opwarmt, het geluid laag is en de bliksembeveiligingsprestaties goed zijn ；
8) De kast neemt een corrosiebestendig ontwerp en een speciale spuitverfbehandeling aan, mooi en nieuw, geschikt voor verschillende omgevingen en bereikt het effect van het verfraaien van de stad.

Specificatie

Productieproces

FAQ

1. V: Kan ik een voorbeeld bestellen?

A: Ja, we verwelkomen een voorbeeld bestelling om de kwaliteit te testen en te controleren.

2. V: Wat is de doorlooptijd?

A: Massaproductietijd 15-25 dagen.

3. V: Hoe lang is de garantie?

A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef dan gewoon de foto's van het beschadigde accessoire, dan bieden we gratis service. Afhankelijk van het aantal producten leveren we gratis gemakkelijk beschadigde accessoires. We kunnen ook technische ondersteuning bieden als u dat nodig heeft.

4. V: Is OEM/ODM beschikbaar?

A: Ja, dat is het! Wij zijn fabrikant met ons eigen R&D-team, we kunnen producten aanpassen aan de tekening of eisen van de klant.

Aangepaste diensten:

a. Aangepaste kleur en speciale functie.

b. Aangepaste doos.

c. Druk het logo van de klant af.

d. Uw andere ideeën over het product, we kunnen u helpen bij het ontwerpen en in productie nemen. De bovenstaande aangepaste diensten moeten vóór de productie worden bevestigd.

5. V: Hoe de productkwaliteit te controleren?

A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben een CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen. Elk proces heeft technische instructeurs. De QC-toezichthouders zullen de productie regelmatig inspecteren. We zullen productprestatie tests uitvoeren tijdens de productie en uitgebreide kwaliteitstests wanneer de producten zijn voltooid.
