1000 KVA 3-fasig energieverdelingssubstation Transformer 7200V tot 480V IEEE ANSI C57

Merknaam:	WINLEY
Modelnummer:	S-1000/7.2
MOQ:	1 eenheid
Prijs:	$1000-$150000
Verpakking:	Hoofdstuk van triplex
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,ISO

Type:

transformator van een onderstation

Fase:

Drie fasen

Capaciteit:

1000KVA

Primaire spanning:

7200Y/4160V

Secundaire spanning:

480 V

Vector group:

YNd11

Koel klasse:

OP EEN; Zelfgekoeld

Wikkelmateriaal:

Aluminium/koper

Levering vermogen:

500 stuks/maand

Productbeschrijving

1000 KVA Driefasig transformer voor de distributie van stroom 7200 V tot 480 V IEEE ANSI C57

De transformatoren van WINLEY's zijn ontworpen, gebouwd en getest in overeenstemming met de hoogste industriestandaarden, waaronder NEMA, ANSI C.57, DOE en IEEE, naargelang van toepassing.

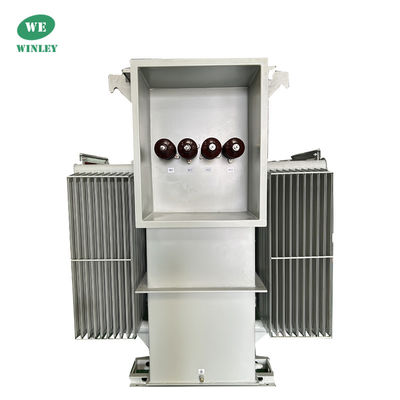

1000 KVA 3-fasig energieverdelingssubstation Transformer 7200V tot 480V IEEE ANSI C57 0

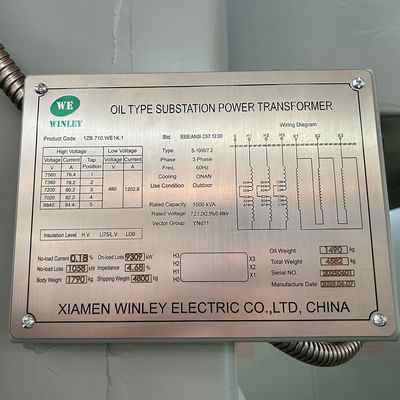

1000 KVA 3-fasig energieverdelingssubstation Transformer 7200V tot 480V IEEE ANSI C57 1

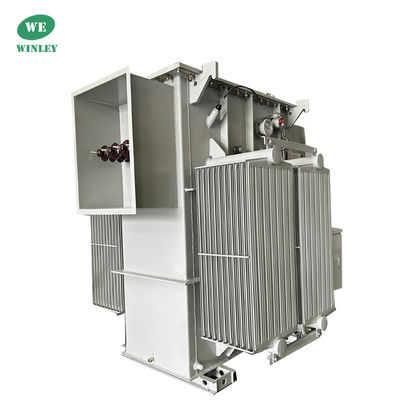

1000 KVA 3-fasig energieverdelingssubstation Transformer 7200V tot 480V IEEE ANSI C57 3

Onderstationtransformer Hoofdgegevens

Posten	Eenheid	Verplichting	Opmerking
Type	~	type olie
Nominale capaciteit	kVA	1000
Fase nr.	~	3
Primaire spanning	kV	7200Y/4160V	Wye-N
Secundaire spanning	kV	480 V	delta
Typ van het aanbrengen	~	niet-circuit
Tappingbereik	%	±2*2,5% ((5 stappen)
Koelmethode	~	ONAN
Nominale frequentie	Hz	60
Vectorgroep	~	YNd11
Isolatie klasse	~	Een
Temperatuurverhoging	K	65
Verlies bij loslasten	W	1050
Verlies tijdens de lading (75°C)	W	10100
Impedantie	%	4.0~5.5
Wikkelmateriaal	~	Aluminium
Kernmateriaal	~	siliciumstaal
isolatievloeistof	~	minerale olie

Tekening

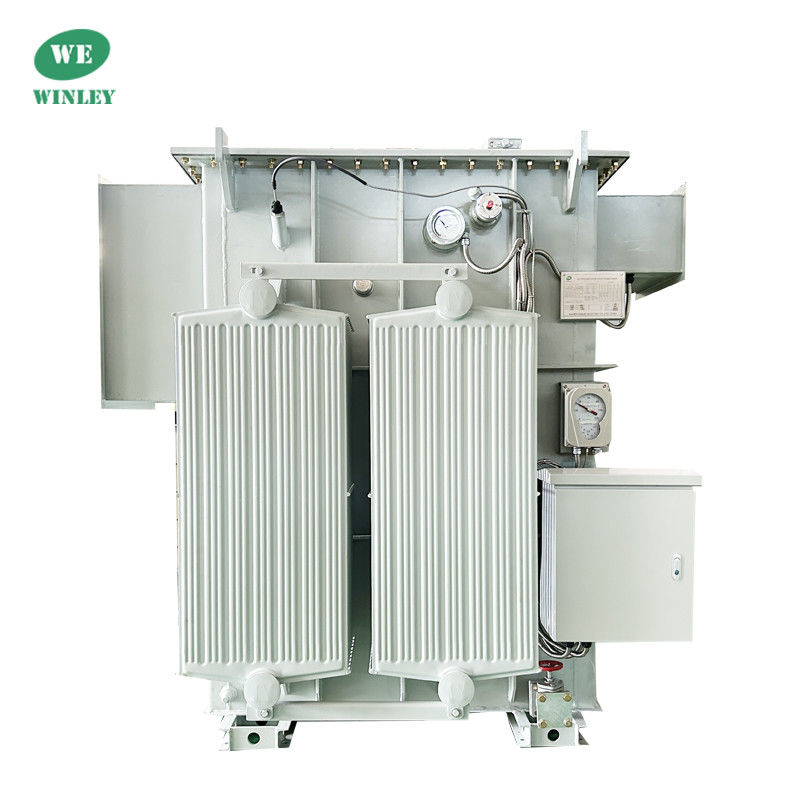

1000 KVA 3-fasig energieverdelingssubstation Transformer 7200V tot 480V IEEE ANSI C57 4

Transformator van het substationStandaard kenmerken

minerale isolatie-olie voor elektrische installaties
Kern van hoogwaardig siliciumstaal
Aluminiumwikkelingen (distributieklasse)
Stroomwisselaar
Versterkte tank van koolstofstaal
Lifttuigen
Buizen voor hoog- en laagspanningsbussen met een externe klem
Ventiel voor drukvermindering
Vacuümdrukmeter
Temperatuurmeter voor vloeistof
Liquid level gauge
Afvoer- en monsterventiel
Schraderklep
Aardkussens
stikstofdek
65 graden stijging.

GESPECTIEERDEN van het product

Specificatie van de transformator van het substation
kVA	HV	LV	Breedte(mm)	Lange(mm)	Hoogte(mm)
315 kVA	11000V	400 V	800	696	1336
500 kVA	27600V	480GrdY/277V	1730	2300	1510
500 kVA	11000V	415 V	1700	1700	1650
750 kVA	11000V	433V	1850	1845	1465
1000 kVA	14400V	415/240V	1085	1860	1570
1200 kVA	13800V	- 240 V	2450	1850	1820
1500 kVA	24940V	600 V	1800	1880	1895
2000 kVA	7200V	600GrdY/346	1766	2680	1982
2000 kVA	44000V	600 V	1260	2090	1700
2500 kVA	24940V	480GrdY/277V	2400	2200	2060
3000 kVA	11000V	415 V	1600	2330	1920
3000 kVA	22800V	415/240V	2130	3500	1910
3750 kVA	44000V	600 V	2240	2650	2700
4000 kVA	33 kV	600Y/347	2150	3250	2290
5000 kVA	34500V	7200V	3780	1850	3450
5000 kVA	34500V	4160V	2799	2400	2938
6300 kVA	35000V	400 V	3520	2820	3470
6800 kVA	34500V	800 V	3400	2670	3400
7500 kVA	27600Y	4160V	3350	3290	2270

Fabriekstests

Test van de wikkelweerstand
Isolatieweerstandstest
Test van de fout van de spanningsverhouding
Kortsluitingsimpedantietest
Test zonder belastingverlies (wattage)
Verlies van belasting (wattage)
Induced Voltage Stand Test
Afzonderlijke bronspanningsweerstandstest
Test van de drukintegriteit
Nulreeksimpedantie

Meer transformatoren

Veelgestelde vragen

1K: Kan ik een monster bestellen?

A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.

2. V: Wat is de doorlooptijd?

A: Massaproductietijd 15-25 dagen.

3V: Hoe lang is de garantie?

A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.

4. V: Is OEM/ODM beschikbaar?

A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of eisen van de klant.

Op maat gemaakte diensten:

a. aangepaste kleur en speciale functie.

b. Op maat gemaakte doos.

c. het logo van de klant afdrukken.

d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.

5V: Hoe controleer ik de kwaliteit van de producten?

A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
