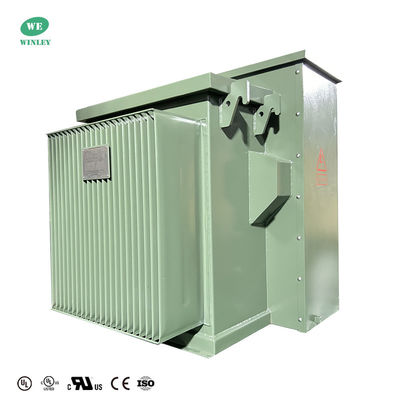

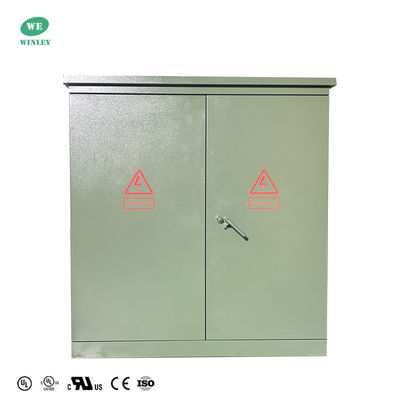

500 Kva Drie-fase Pad gemonteerde transformator olie ondergedompeld voor residentiële elektriciteitsdistributie 12.47KV met UL / cUL vermeld

Driefasige, met pad gemonteerde, in olie ondergedompelde distributie transformatoren zijn krachtig, betrouwbaar en ontworpen met het milieu in het achterhoofd.Deze transformatoren bieden meer betrouwbaarheid en bescherming tegen storingen van kritieke apparatuur.De lagere exploitatiekosten en warmteemissies van deze transformatoren maken ze een ideale keuze voor een breed scala aan toepassingen.

Waarom ons kiezen?

• WINLEY produceert een volledig assortiment driefasen pad gemonteerde transformatoren met een capaciteit van 45kva-5500KVA en een spanning tot 34,5KV. De producten voldoen of zelfs overtreffen de normen van DOE 2016,IEEE/ANSI, CSA, IEC, NEMA, enz.
• De door WINLEY geproduceerde driefasige transformer met padmontage heeft een UL/cUL-certificering behaald (certificaatnummer: UL-US-2431836-0, UL-CA-2423202-0),en kan een UL (partnervergunning) aanvragen volgens de eisen van de klant.
• Onze producten worden in grote hoeveelheden geëxporteerd naar Noord-Amerika, Zuid-Amerika, de Filippijnen en andere landen.professionele en betrouwbare after-sales service, en kan de goederen snel binnen 7-35 dagen leveren.

Hoofdgegevens

Productstructuur

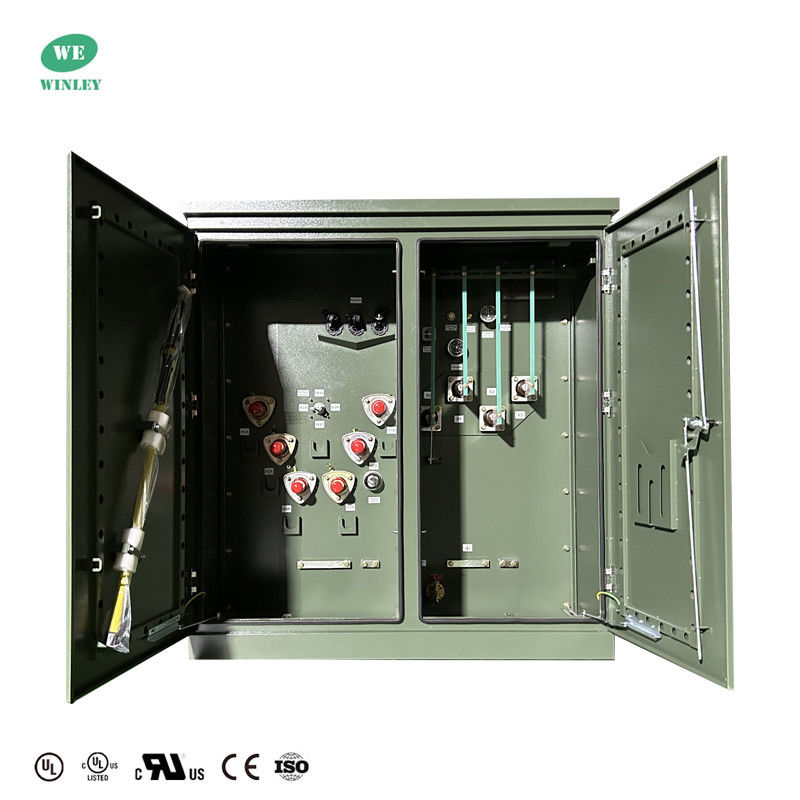

1) Het transformatorgedeelte en het bedieningskastgedeelte van de Amerikaanse versie, waarvan het transformatorgedeelte een volledig afgesloten constructie is,en de isolerende olie kan twee soorten hoog ontstekingspunt olie of gewone olie zijn.
2) De bedieningskast is verdeeld in een hoogspanningsruimte en een laagspanningsruimte.

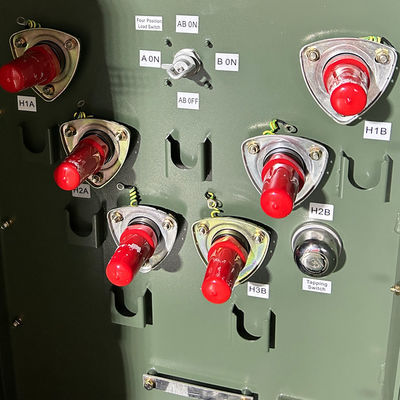

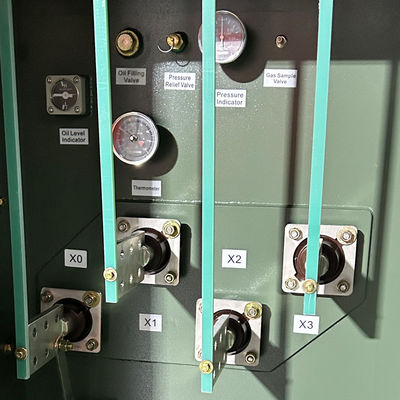

3)De hoogspanningsruimte is uitgerust met: hoogspanningskabel aansluiting, bliksemscherm, laadschakelaar bedieningshandgreep, niet-opwekkende kraan schakelaar handgreep, aansluitingssluiting, druk losklep,thermometer, drukmeter, oliepositiemeter, olievulpluggen, olieafvoerventielen, enz., belastingschakelaars, stop-excitatie kraanveranderers, plug-in zekeringen, enz.zijn allemaal ondergedompeld in transformator olie samen met de transformator kernDe hoogspanningskabel en de transformator zijn verbonden door ellebogenkabels.
4) De laagspanningszijde kan worden geïnstalleerd met luchtcircuitsluiters, stroomtransformatoren, evenals elektrische energiemeters, ammeter en voltmeter,en uitgangscircuits en capaciteitscompensatieapparaten kunnen worden geconfigureerd volgens de behoeften van de gebruiker.

Technische tekeningen

Specificatie

Ratings

• Voldoet/overschrijdt DOE 2016-efficiëntiecijfers
• Voldoet/overtreft CSA-efficiëntiebeoordelingen
• Voldoet aan ANSI/IEEE C57.12.00
• Voldoet aan ANSI/IEEE C57 12.28
• Voldoet aan ANSI/IEEE C57 12.29
• Voldoet aan ANSI/IEEE C57 12.34
• Voldoet aan ANSI/IEEE C57 12.35
• Voldoet aan ANSI/IEEE C57.12.70
• Voldoet aan ANSI/IEEE C57.12.110
• Voldoet aan ANSI/IEEE C57.12.131
• Voldoet aan ANSI/IEEE C62.11
• Voldoet aan ANSI/IEEE C62.22
• Voldoet aan ANSI / IEEE 386
• Voldoet aan ANSI/IEEE C2
• Voldoet aan ANSI/IEEE C37.47
• Voldoet aan ANSI Z535.4
• Voldoet aan ASTM D3487
• Voldoet aan ASTM D6871
• Voldoet aan NEMA 260-1996
• Voldoet aan 10 CFR deel 431
• Voldoet aan CSA C2.1-06
• Voldoet aan CSA C50
• Voldoet aan CSA C88
• Voldoet aan CSA C88.1
• Voldoet aan CSA C88-16
• Voldoet aan CSA C227.4
• Voldoet aan CSA C227.5
• Voldoet aan CSA C802-3
• Voldoet aan CSA C802.1

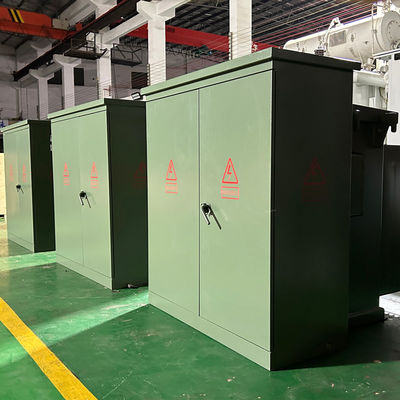

Productieproces

Veelgestelde vragen

1K: Kan ik een monster bestellen?

A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.

2. V: Wat is de doorlooptijd?

A: Massaproductietijd 15-25 dagen.

3V: Hoe lang is de garantie?

A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.

4. V: Is OEM/ODM beschikbaar?

A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of eisen van de klant.

Op maat gemaakte diensten:

a. aangepaste kleur en speciale functie.

b. Op maat gemaakte doos.

c. het logo van de klant afdrukken.

d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.

5V: Hoe controleer ik de kwaliteit van de producten?

A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
