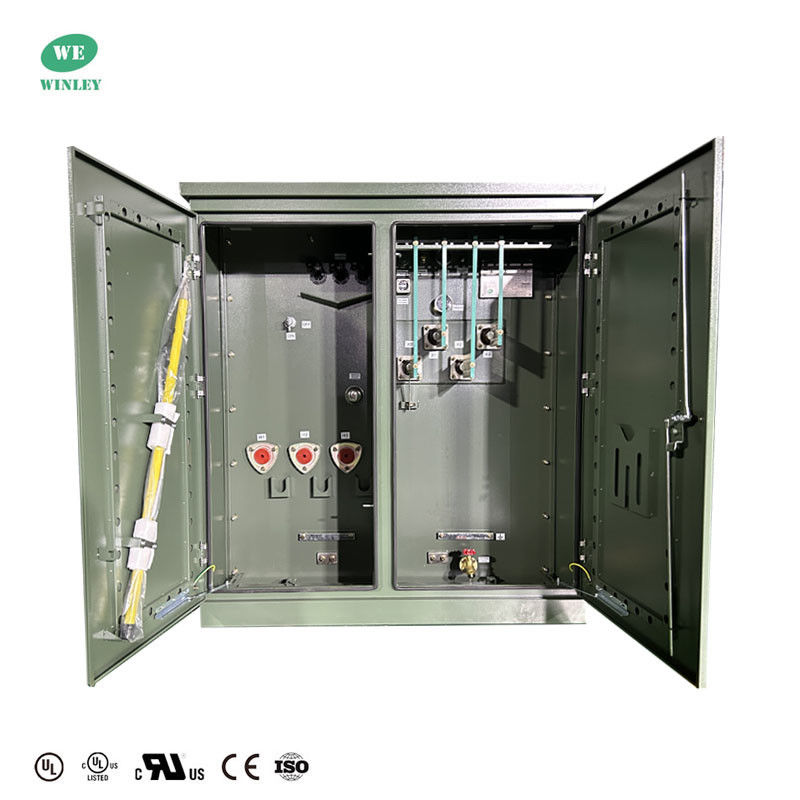

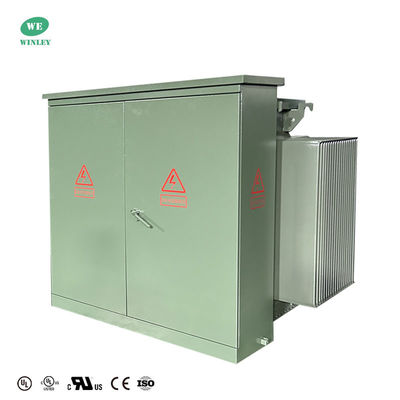

Olietype Transformator
>
1300Kva Pad gemonteerd Drie fase Olie ondergedompeld Distributie Transformer 13.8KV tot 480V Met UL gecertificeerd

1300Kva Pad gemonteerd Drie fase Olie ondergedompeld Distributie Transformer 13.8KV tot 480V Met UL gecertificeerd

Merknaam: WINLEY
Modelnummer: ZGS-1000/13.8
MOQ: 1unit
Prijs: $5000-$150000
Verpakking: Plywood case
Betalingsvoorwaarden: T/T
Gedetailleerde informatie
Place of Origin:
CHINA
Certificering:
UL/cUL,CE,ISO
Phase:
Three Phase
Capacity:
1300KVA
Primary Voltage:
13800
secondary Voltage:
480Y/277V
Feed Type:
Radial feed
Material:
Aluminum
Vector group:
Dyn1
UL/cUL Certification:
UL-US-2431836-0, UL-CA-2423202-0
Supply Ability:
1000set/month
Markeren:

480 V padmontage transformator

,

1300 Kva padmontage transformator

,

13.8kv padmontage transformator

Productbeschrijving

1000Kva Pad gemonteerd Drie fase Olie ondergedompelde distributie transformator 13.8KV tot 480V Met UL-certificaat





Waarom ons kiezen?



  • WINLEY produceert een volledig assortiment driefasen pad gemonteerde transformatoren met een capaciteit van 45kva-5500KVA en een spanning tot 34,5KV. De producten voldoen of zelfs overtreffen de normen van DOE 2016,IEEE/ANSI, CSA, IEC, NEMA, enz.
  • De door WINLEY geproduceerde driefasige transformer met padmontage heeft een UL/cUL-certificering behaald (certificaatnummer: UL-US-2431836-0, UL-CA-2423202-0),en kan een UL (partnervergunning) aanvragen volgens de eisen van de klant.
  • Onze producten worden in grote hoeveelheden geëxporteerd naar Noord-Amerika, Zuid-Amerika, de Filippijnen en andere landen.professionele en betrouwbare after-sales service, en kan de goederen snel binnen 7-35 dagen leveren.

1300Kva Pad gemonteerd Drie fase Olie ondergedompeld Distributie Transformer 13.8KV tot 480V Met UL gecertificeerd 0



1300Kva Pad gemonteerd Drie fase Olie ondergedompeld Distributie Transformer 13.8KV tot 480V Met UL gecertificeerd 1



1300Kva Pad gemonteerd Drie fase Olie ondergedompeld Distributie Transformer 13.8KV tot 480V Met UL gecertificeerd 2



1300Kva Pad gemonteerd Drie fase Olie ondergedompeld Distributie Transformer 13.8KV tot 480V Met UL gecertificeerd 3



1300Kva Pad gemonteerd Drie fase Olie ondergedompeld Distributie Transformer 13.8KV tot 480V Met UL gecertificeerd 4



Ontwerpmogelijkheden



  • Capaciteit:75 kVA 5000 kVA
  • Primaire spanning: 34,5KV,24.94KV,13.8KV,13.2KV,12.47KV,4.16KV of andere
  • Secundaire spanning:690Y/400,480Y/277, 208Y/120,240Y/120 of andere
  • Tipe diervoeder: Loopvoeding,Radiële voeding
  • Normen: IEEE/ANSI ((C57.12.34 ), CSA ((C227.4 和 C227.5), IEC, DOE, NEMA

1300Kva Pad gemonteerd Drie fase Olie ondergedompeld Distributie Transformer 13.8KV tot 480V Met UL gecertificeerd 5

Hoofdgegevens



- Nee, dat is niet waar. Bijzondere gegevens Eenheid Specificatie
1 Type ~ Pad gemonteerd, radiële voeding
2 Nominale capaciteit kVA 1000
3 Fase nr. ~ 3
4 Primaire spanning V 13800
5 Primaire beëindiging ~ Klasse 15kV, BIL95kV, 200A
6 Secundaire spanning V 480Y/277
7 Secundaire verbinding ~ 6-holes spade
7 Typ van het aanbrengen ~ buiten-circuit afluisteren
8 Tappingbereik % ±2*2,5%
9 Koelmethode ~ ONAN
10 Nominale frequentie Hz 60
11 Vectorgroep ~ Dyn1
12 Isolatie klasse ~ A (105°C)
13 Temperatuurverhoging K 65
14 Verlies bij loslasten W 1150
15 Verlies tijdens de lading (85°C) W 9800
16 Impedantie % 4.0~6.0
17 Wikkelmateriaal ~ Aluminium
18 Kernmateriaal ~ siliciumstaal
19 Koelmateriaal ~ minerale olie
20 Huismateriaal ~ bekleed staal (Munsell bell green)
23 Instandhoudingsconditie ~ binnen of buiten
24 Zeeniveau M ≤ 1000
25 Standaard ~ IEEE C57.159





Technische tekeningen



1300Kva Pad gemonteerd Drie fase Olie ondergedompeld Distributie Transformer 13.8KV tot 480V Met UL gecertificeerd 6



STRUCTURE



WINLEY's driefasige olie-onderdompelde transformatoren zijn krachtig, betrouwbaar en ontworpen met het oog op het milieu.Deze transformatoren bieden meer betrouwbaarheid en bescherming tegen storingen van kritieke apparatuur..

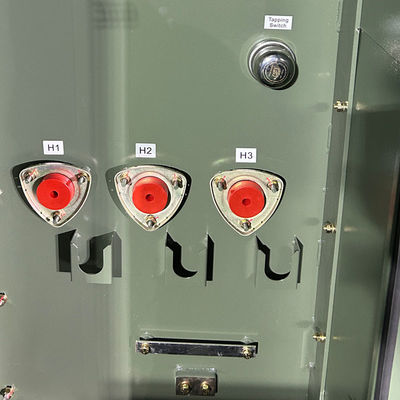

  • HV-buizen

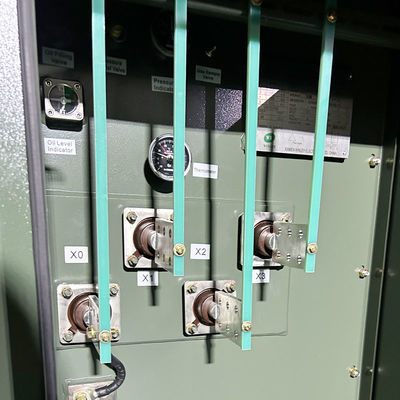

  • LV-buizen
  • Tik op Veranderen
  • Isolatie-olie
  • Oliepeilmeter
  • Temperatuurmeter voor vloeistoffen
  • Vacuümdrukmeter
  • Lifting Lugs
  • Aardingsterminals

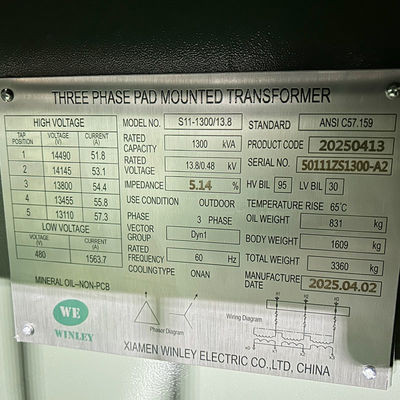

  • Naamplaat
  • Schakelaar voor het afsluiten van de lading
  • Bayonetstekker
  • ELSP-sluiting
  • Olieafvoerventiel met bemonsteringsapparaat
  • Drainventiel



1300Kva Pad gemonteerd Drie fase Olie ondergedompeld Distributie Transformer 13.8KV tot 480V Met UL gecertificeerd 7



Specificatie



Nominaal vermogen
(KVA)
Hoogspanning
(KV)
Laagspanning
(V)
Verlies zonder belasting
(W)
Verlies tijdens de lading
(W)
Hoogte
(mm)
Diepte
(mm)
Breedte
(mm)
Gewicht
(kg)
Gewicht
(kg)
75 kVA 34.5KV
4.160KV
12.47KV
13.2KV
13.8KV
24940GrdY/14400
1247 Grdy/7200
4160GrdY/2400
of andere
277V
347V
480 V
600 V
120/240V
208GrdY/120
415GrdY/240
480GrdY/277
600Y/347
180 1250 1430 910 1930 645 1422
150 kVA 280 2200 1530 980 1510 989 2180
300 kVA 480 3650 1680 1080 1660 1415 3119
500 KVA 680 5100 1790 1160 1810 1905 4200
750 kVA 980 7500 2030 1300 2030 2755 6074
1000 kVA 1150 10300 1854 1549 1651 3235 7132
1500 kVA 1640 14500 2150 1570 2210 5835 12864
2000 KVA 2160 20645 2220 1600 2380 6430 14175
2500 KVA 2680 23786 2330 1650 3070 8865 19544
3000 KVA 3300 30300 2460 1850 3260 11300 24912
3735 KVA 4125 37875 2680 2060 4080 14400 31746



Toepassing



Padmount-transformatoren zijn een essentieel onderdeel van moderne distributienetwerken en worden gebruikt in moderne ondergrondse distributiesystemen.Ze zorgen voor een efficiënte en betrouwbare energieverdeling in verschillende omgevingen, waaronder residentiële, commerciële, energieopslag, tram, utility, enz. Ze worden veel gebruikt in de regio Amerika vanwege hun duurzaamheid, gemakkelijk onderhoud en veiligheidskenmerken.



Productieproces



1300Kva Pad gemonteerd Drie fase Olie ondergedompeld Distributie Transformer 13.8KV tot 480V Met UL gecertificeerd 8

1300Kva Pad gemonteerd Drie fase Olie ondergedompeld Distributie Transformer 13.8KV tot 480V Met UL gecertificeerd 9

150KVA Three Phase Pad Mount electrical  Transformer Oil Immersed 13.8KV 6



Veelgestelde vragen



1K: Kan ik een monster bestellen?

A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.

2. V: Wat is de doorlooptijd?

A: Massaproductietijd 15-25 dagen.

3V: Hoe lang is de garantie?

A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.

4. V: Is OEM/ODM beschikbaar?

A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of eisen van de klant.

Op maat gemaakte diensten:

a. aangepaste kleur en speciale functie.

b. Op maat gemaakte doos.

c. het logo van de klant afdrukken.

d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.

5V: Hoe controleer ik de kwaliteit van de producten?

A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
