75 Kva 3 fase pad gemonteerde transformator met vloeistof 13,2KV DOE 2016 Efficiëntie UL/cUL gecertificeerd

WINLEY biedt een complete lijn van met vloeistof gevulde driefase Pad-mounted distributietransformatoren die voldoen aan de toepasselijke ANSI®/IEEE®-normen.WINLEY-compartiment-type Driefasen Pad-Montage Commercial Transformers zijn ontworpen voor installatie in de buitenlucht op een betonnen pad en bieden ondergrondse stroomdistributie aan commerciële, industriële en institutionele belastingen.

Hoofdgegevens

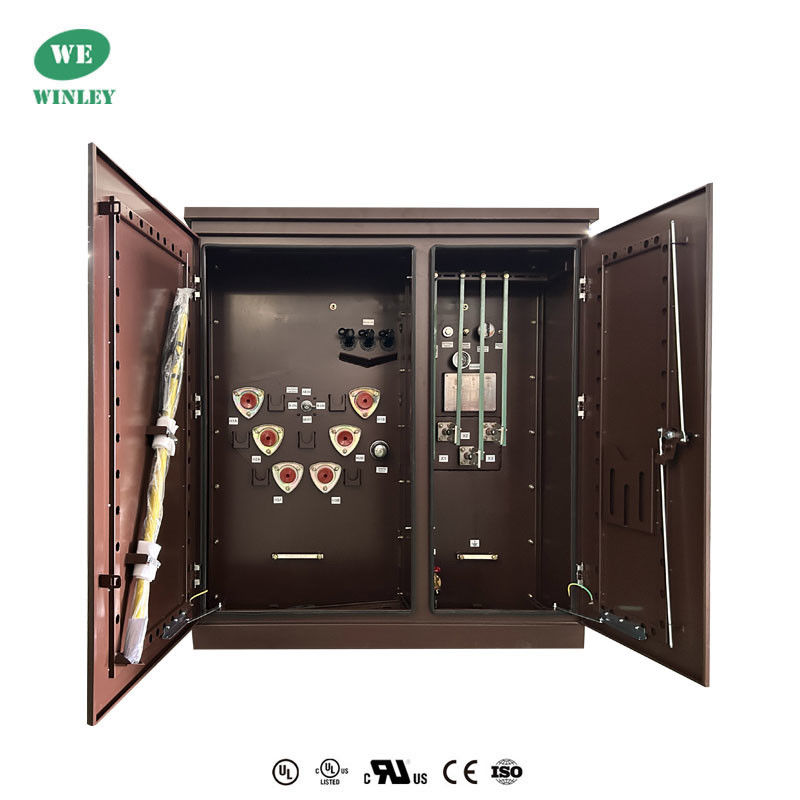

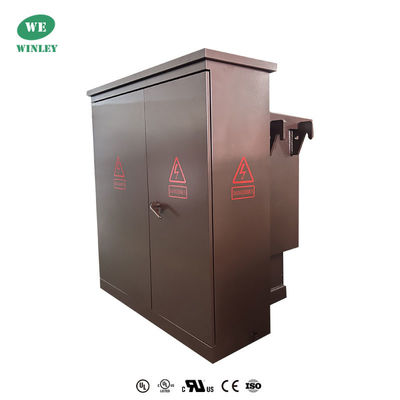

Productfoto's

Technische tekeningen

Standaard kenmerken

• 60 Hz werking.
• 65°C gemiddelde wikkelhoogte.
• Radial- en lusvoederregeling.
• Dood en actief voortype HV-terminals.
• HV BIL 45 150 kV (dood front) 200 kV (live front).
• LV BIL 30 ¢ 60 kV.
• Driepuntsvergrendeling van een laagspanningsdeur.
• Hoogspanningsdeur, die pas kan worden geopend nadat de laagspanningsdeur is geopend.
• Rigiede stalen afscherming.
• Transformatortenk van de dekking tot de basis gelast.
• Permanente naamplaat.
• Voorziening voor het vullen van een NPT-pijpkap van 1 inch.
• ANSI-tankpadden.
• Afvoerventiel en monsternemer van 1 inch.
• Automatische drukverlagende klep (35 SCFM).
• kraanwisselaar met (2) 2,5% volle capaciteit kraan boven en onder de nominale.
• Eén handgat van 10×18× (of 14×25×) in de bekleding van de transformator.
• Ontworpen, vervaardigd en getest volgens de nieuwste ANSI-normen.

Productstructuur

1) Het transformatorgedeelte en het bedieningskastgedeelte van de Amerikaanse versie, waarvan het transformatorgedeelte een volledig afgesloten constructie is,en de isolerende olie kan twee soorten hoog ontstekingspunt olie of gewone olie zijn.
2) De bedieningskast is verdeeld in een hoogspanningsruimte en een laagspanningsruimte.

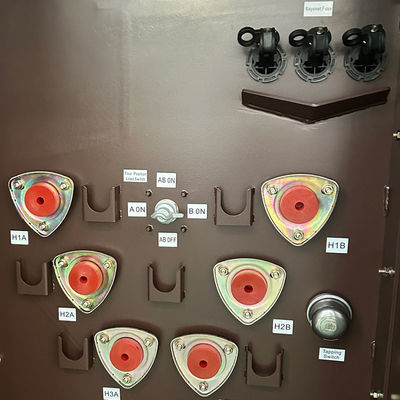

3)De hoogspanningsruimte is uitgerust met: hoogspanningskabel aansluiting, bliksemscherm, laadschakelaar bedieningshandgreep, niet-opwekkende kraan schakelaar handgreep, aansluitingssluiting, druk losklep,thermometer, drukmeter, oliepositiemeter, olievulpluggen, olieafvoerventielen, enz., belastingschakelaars, stop-excitatie kraanveranderers, plug-in zekeringen, enz.zijn allemaal ondergedompeld in transformator olie samen met de transformator kernDe hoogspanningskabel en de transformator zijn verbonden door ellebogenkabels.
4) De laagspanningszijde kan worden geïnstalleerd met luchtcircuitsluiters, stroomtransformatoren, evenals elektrische energiemeters, ammeter en voltmeter,en uitgangscircuits en capaciteitscompensatieapparaten kunnen worden geconfigureerd volgens de behoeften van de gebruiker.

Specificatie

Productieproces

Veelgestelde vragen

1K: Kan ik een monster bestellen?

A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.

2. V: Wat is de doorlooptijd?

A: Massaproductietijd 15-25 dagen.

3V: Hoe lang is de garantie?

A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.

4. V: Is OEM/ODM beschikbaar?

A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of eisen van de klant.

Op maat gemaakte diensten:

a. aangepaste kleur en speciale functie.

b. Op maat gemaakte doos.

c. het logo van de klant afdrukken.

d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.

5V: Hoe controleer ik de kwaliteit van de producten?

A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.

Waarom ons kiezen?

• Het productassortiment strekt zich uit van 45 KVA tot 5500 KVA, met een nominale spanning van maximaal 34,5 KV, conform of hoger dan normen zoals DOE 2016, IEEE/ANSI, CSA,IEC,NEMA.
• De producten zijn UL/cUL-gecertificeerd (certificaatnummers: UL-US-2431836-0, UL-CA-2423202-0) en kunnen op verzoek van de klant UL (partnervergunning) verkrijgen.
• Onze producten worden in grote hoeveelheden geëxporteerd naar regio's zoals Noord-Amerika en de Filippijnen.samen met professionele en betrouwbare after-sales service, waardoor de levering binnen 7 tot 35 dagen snel is.
