| Merknaam: | WINLEY |
| Modelnummer: | S11-1500/35 |
| MOQ: | 1 eenheid |
| Prijs: | $5000-$150000 |
| Verpakking: | platenkas |
| Betalingsvoorwaarden: | T/T |

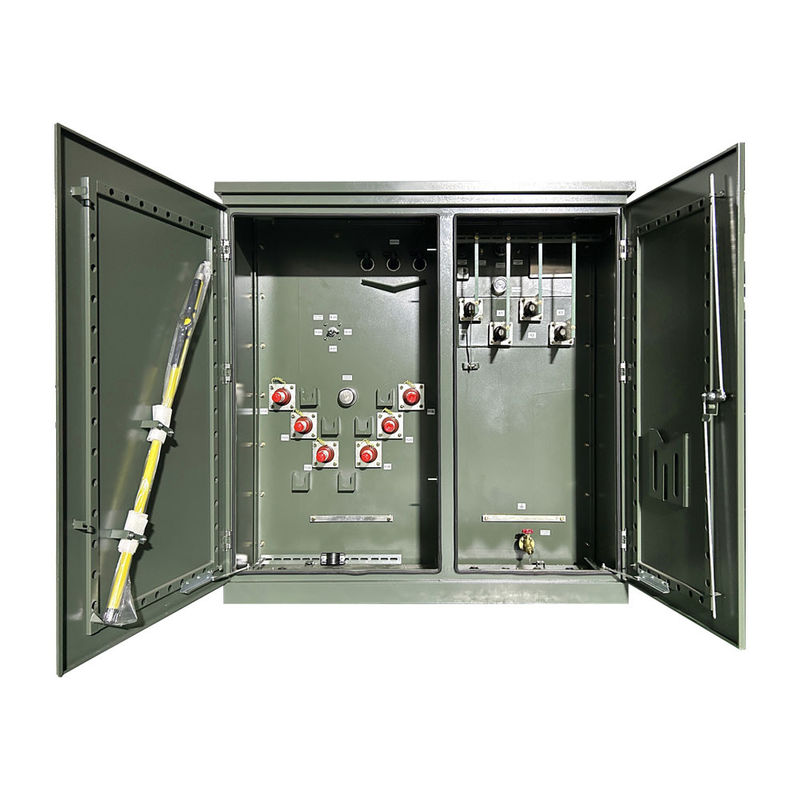

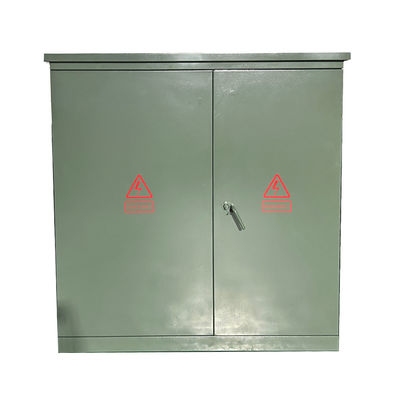

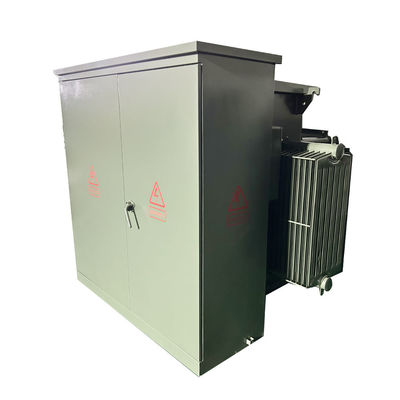

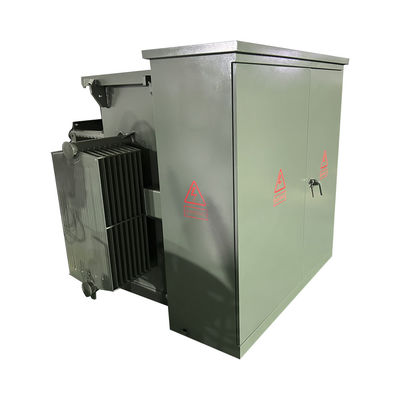

3 fase pad gemonteerde elektrische olietyp-transformer klasse 1500kva 35kv
WINLEY is gespecialiseerd in de productie van driefasen pad gemonteerde transformatoren.Het nominale vermogen is meestal 75kVA tot 5500kVA, en de spanning kan 34,5 kV bereiken.
UL-certificering
WINLEY's Pad Mounted Transformers hebben het UL-certificaat behaald.voldoen aan de door de Verenigde Staten erkende veiligheids- en duurzaamheidsnormenWINLEY kan de UL-certificering van de Pad Mounted Transformer leveren.
cUL-certificering
WINLEY's Pad Mounted transformators hebben ook cUL-certificaten verkregen terwijl ze UL-certificaten verkregen.WINLEY's pad gemonteerde transformatoren zijn geslaagd cUL (De Canadese versie van Underwriters Laboratories) test, en kan veilig en betrouwbaar worden gebruikt op de Canadese markt.
Hoofdgegevens
| Transformatortype | met een laag van meer dan 10 mm, |
| Fase | Drie fasen |
| Transformatorvoertype | Loopvoeding |
| Capaciteit | 1.5 MVA (1500 KVA) |
| Vectorgroep | DYN1 |
| Primaire spanning | 25700V |
| Primaire fasor | Delta |
| Secundaire spanning | 480Y/277 |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | KNAN; zelfgekoeld |
| Impedantie | 50,75% |
| Efficiëntiestandaard (s) | Voldoet aan DOE 2016 normen, voldoet aan CSA normen voldoet aan ANSI/IEEE normen |
| K-factor rating (harmonische mitigatie) | K-1 (Standaard) |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Omgevingstemperatuur | 40°C |
| Omgevingstemperatuurbereik | -40°C tot +40°C (-50°F tot +104°F) |
| Geluidsniveau | 60 dBA |
| Verhoogte (hoogte) | 3300ft (1000 meter) boven zeeniveau |
| Afmetingen* | 75''-W x 72''-D x 72''-H |
| Totaal gewicht (gevulde vloeistof) * | 9750 pond. |
| Efficiëntie in % | 99.30% |
| Geen belastingverlies (in watt) | +/- 1,900 W |
| Volledige belastingverlies (in watt) bij 100% | +/- 10 500 W |
Standaard kenmerk
− lichtstaal, optioneel roestvrij staal tank
- Driepunts sluiting voor veiligheid
− Verwijderbare rand voor een gemakkelijke installatie
- Scharnieren en bevestigingsbouten van kasten van roestvrij staal
met een breedte van meer dan 50 mm, maar niet meer dan 50 mm,
22" diep voor 1500 kVA
- Live front constructie & dead front constructie
- Stalen HV/LV compartiment barrière
Specificatie
| Driefasige transformator op pad | ||||
|
Nominaal vermogen (KVA) |
Hoogspanning (KV) |
Laagspanning (V) |
Verlies (W) | |
|
Verlies zonder belasting (W) |
Verlies tijdens de lading (W) |
|||
| 75 kVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere |
120/240V 480 Y/ 277V 600 Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 kVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 kVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 kVA | 980 | 7500 | ||
| 1000 kVA | 1150 | 10300 | ||
| 1500 kVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Technische tekeningen
Accessoires
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
|
