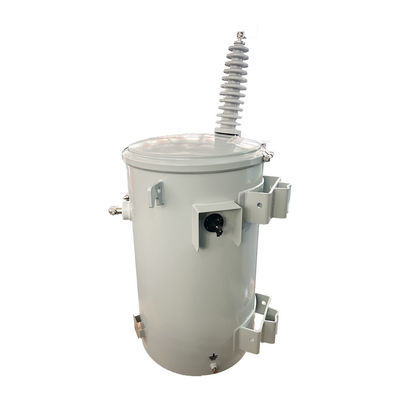

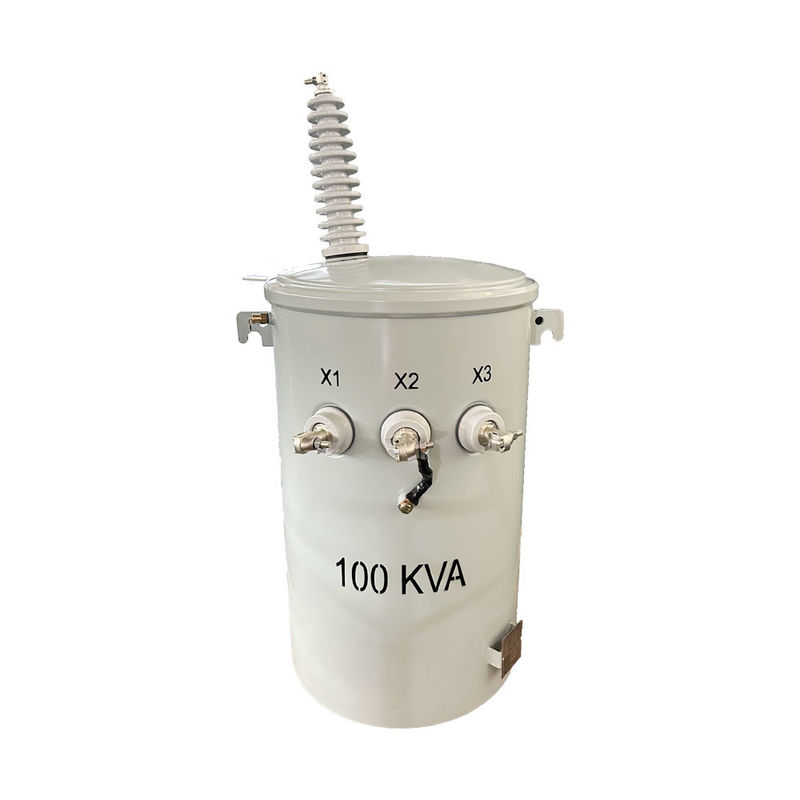

100KVA enkelfasige paal gemonteerde distributietransformator Dubbele spanning Stap naar beneden 34,5KV tot 120V

Alle Categorieën

Isolatietransformator in drie stadia

Transformator met een enkelfasegeld

Medische Isolatietransformator

Industriële Controletransformator

met een vermogen van niet meer dan 50 W

De Transformator van de enige Fasecontrole

Toroidal Isolatietransformator

Droge Typetransformator in drie stadia

Autotransformator in drie stadia

Voltageregelgever in drie stadia

Reactor in drie stadia

Neem contact met ons op

Mr. Steven

steven@winley-electric.com

86-18650108051

Contact opnemen

100KVA enkelfasige paal gemonteerde distributietransformator Dubbele spanning Stap naar beneden 34,5KV tot 120V

Merknaam:	WINLEY
Modelnummer:	D-100/34.5
MOQ:	1 eenheid
Prijs:	$1000-$10000
Verpakking:	platenkas
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,ISO

Transformatortype:

Olie-onderdompelde transformator

Capaciteit:

100 KVA

Primaire spanning:

34500GrdY/19920

Secundaire spanning:

120/240V

Koel klasse:

OP EEN; Zelfgekoeld

Wikkelmateriaal:

met een gewicht van niet meer dan 10 kg

Vectorgroep:

Dyn11/Yyn0

Frequentie:

50/60Hz

Levering vermogen:

1000 stuks/maand

Markeren:

120V-verdelingstransformer met paal

100 KVA-verdelingstransformator op paal

34.5KV-verdelingstransformator op paal

Productbeschrijving

100KVA enkelfasige paal gemonteerde distributietransformator Dubbele spanning Stap naar beneden 34,5KV tot 120V

Productennormen:

Olietype: 25# /45# Olienormen: IEC 60296 25#
Schilddruk: 25 kpa Porseleinfles Normen: IEC 60137
Overbelastingscapaciteit: 10% Kortsluitingscapaciteitsnorm: ANSI C57.12-2000
Het geluid voldoet aan de normen: ANSI/IEEE C57.12.90 of IEC 60076-10

structuur

100KVA enkelfasige paal gemonteerde distributietransformator Dubbele spanning Stap naar beneden 34,5KV tot 120V 0

Hoofdgegevens

Fase	Eénfase
Capaciteit	100 KVA
Primaire spanning	34500GrdY/19920
Secundaire spanning	120/240V (L-N-L)
Secundaire fasor	Dual Winding Single Phase
Secundaire BIL	30 kV
Frequentie	60 Hz
Temperatuurverhoging	65°C
Isolatiewaarde	Klasse E Isolatie - 120°C, 248°F
Koelklasse	ONAN; zelfgekoeld
Efficiëntiestandaard (s)	DOE 2016 normen, voldoet aan ANSI/IEEE normen
K-factor rating (harmonische mitigatie)	K-1 (Standaard)
Wikkelmateriaal	met een gewicht van niet meer dan 10 kg
Omgevingstemperatuur	40°C
Geluidsniveau	50 dBA
Kernmateriaal	Graangeoriënteerd staal
Tankmateriaal	Gelaagd staal
Afmetingen*	30.70''-W x 31.85''-D x 47.20''-H
Efficiëntie	99.05%
Geen belastingverlies (in watt)	+/- 270 W
Volledige belastingverlies (in watt)	+/- 1,100 W

Producttekeningen

100KVA enkelfasige paal gemonteerde distributietransformator Dubbele spanning Stap naar beneden 34,5KV tot 120V 1

Conventioneel type

De transformator is een cilinderverzegelingsconstructie. Elk is bevestigd met aardingsapparatuur, haakjes, draagbuizen die voldoen aan de ANSI-standaard, en een of twee hoogspanningsbuizen op het deksel,laagspanningsbuis op de wand van de tankDe schakelaar moet worden ingesteld op basis van de instructie na het uitschakelen.

Specificaties

10kva-500kva Transformator met een enkele fase in olie ondergedompeld
Nominale kapitaalhoeveelheid ((kVA)	Hoog	Laagspanning (v)	Verbindingssymbool	Standaard	Impedantie bij kortsluiting ((%)	Efficiëntie
Nominale kapitaalhoeveelheid ((kVA)	Spanning (v)	Laagspanning (v)	Verbindingssymbool	Standaard	Impedantie bij kortsluiting ((%)	(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	10,8 tot 4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Productieproces

100KVA enkelfasige paal gemonteerde distributietransformator Dubbele spanning Stap naar beneden 34,5KV tot 120V 2

100KVA enkelfasige paal gemonteerde distributietransformator Dubbele spanning Stap naar beneden 34,5KV tot 120V 3

100KVA enkelfasige paal gemonteerde distributietransformator Dubbele spanning Stap naar beneden 34,5KV tot 120V 4

Veelgestelde vragen

1K: Kan ik een monster bestellen?

A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.

2. V: Wat is de doorlooptijd?

A: Massaproductietijd 15-25 dagen.

3V: Hoe lang is de garantie?

A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.

4. V: Is OEM/ODM beschikbaar?

A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.

Op maat gemaakte diensten:

a. aangepaste kleur en speciale functie.

b. Op maat gemaakte doos.

c. het logo van de klant afdrukken.

d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.

5V: Hoe controleer ik de kwaliteit van de producten?

A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
