Merknaam: | WINLEY |
Modelnummer: | S-500/12 |
MOQ: | 1 eenheid |
Prijs: | $5000-$150000 |
Verpakking: | platenkas |
Betalingsvoorwaarden: | T/T |

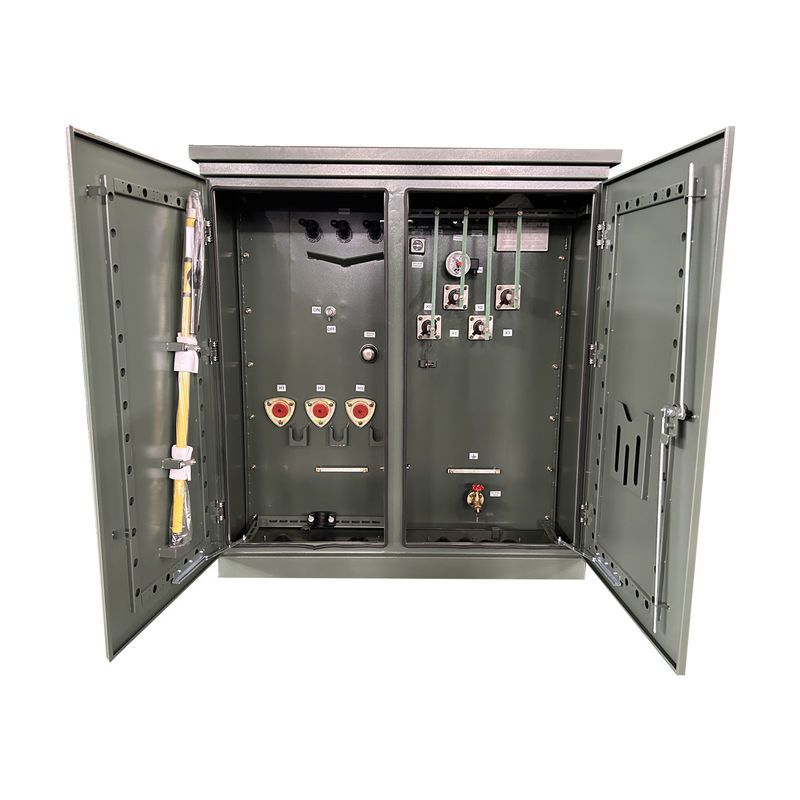

500kva Driefasen Pad gemonteerde transformatorvermogen 12000V tot 208Y 304 SS NEMA 3R Radiële voeding
WINLEY ELECTRIC is gespecialiseerd in de productie van driefasen pad gemonteerde transformatoren.Het nominale vermogen is meestal 75kVA tot 5500kVA, en de spanning kan 34,5 kV bereiken.
structuur
Hoofdgegevens
Fase | Drie fasen |
Capaciteit | 500 kVA |
Primaire spanning | 12000V Delta |
Secundaire spanning | 208Y/120 Wye-N |
Frequentie | 60 Hz |
Temperatuurverhoging | 65°C |
Efficiëntie | Voldoet aan de DOE 2016-norm |
Koelklasse | ONAN |
Voorzijde | Dood-front |
Voeder | Radiële |
Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
Materiaal van de kasten | 304 roestvrij staal |
Klassificatie van de behuizing | NEMA 3R weerbestendig |
Prestaties
1De transformatoren met padmontage worden vervaardigd met een vermogen tot 10000 kVA.
2De transformator op een pad wordt ontworpen en getest volgens normen zoals CSA, IEEE c.57, en DOE, naargelang van toepassing.
3De op pad gemonteerde transformatoren zijn met olie gevuld en zijn manipulatiebestendig ontworpen.
Specificatie
Driefasige transformator op pad | ||||
Nominaal vermogen (KVA) | Hoogspanning (KV) | Laagspanning (V) | Verlies (W) | |
Verlies zonder belasting (W) | Verlies tijdens de lading (W) | |||
75 kVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere |
120/240V 480 Y/ 277V 600 Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150 kVA | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
300 kVA | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
750 kVA | 980 | 7500 | ||
1000 kVA | 1150 | 10300 | ||
1500 kVA | 1640 | 14500 | ||
2000 KVA | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3000 KVA | 3300 | 25300 | ||
3750 KVA | 4125 | 27875 | ||
5000 KVA | 5200 | 30000 |
Technische tekeningen
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
![]() |
