3 fase pad gemonteerde distributietransformator 3750 Kva 13,2KV dode voorloopvoeding

Merknaam:	WINLEY
Modelnummer:	S-3750/13.2
MOQ:	1unit
Prijs:	$5000-$150000
Verpakking:	Plywood case
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Place of Origin:

CHINA

Certificering:

UL/cUL,CE,ISO

Fase:

Drie fasen

Capaciteit:

3750 KVA

Primaire spanning:

13.2KV

Secundaire spanning:

480Y/277

Vectorgroep:

YnYn0

Efficiëntie:

99.00%

Efficiëntiestandaard (s):

DOE 2016

Koel klasse:

KNAN; zelfgekoeld

Supply Ability:

1000set/month

Markeren:

3750 KVA-verdelingstransformator op pad

Verdelingstransformator met dode voorste pad

13.2KV padmontageverdelingstransformer

Productbeschrijving

3 fase pad gemonteerde distributie transformator 3750 Kva 13,2KV dode front loop voeding

WINLEY is gespecialiseerd in de productie van driefasen pad gemonteerde transformatoren.Het nominale vermogen is meestal 75kVA tot 5500kVA, en de spanning kan 34,5 kV bereiken.

3 fase pad gemonteerde distributietransformator 3750 Kva 13,2KV dode voorloopvoeding 0

Hoofdgegevens

Transformatortype	met een laag van meer dan 10 mm,
Configuratie van de transformator	Vloeistof gevulde pad gemonteerd
Transformatorvoertype	Loopvoeding
Operatie	Steg-down-operatie (niet goedgekeurd voor stap-up)
Fase	Drie fasen
Capaciteit	30,75 MVA (3750 KVA)
Vectorgroep	- Ja, ja.
Primaire spanning	13200V
Secundaire spanning	480Y/277
Frequentie	60 Hz
Temperatuurverhoging	65°C
Isolatiewaarde	Klasse E Isolatie - 120°C, 248°F
Koelklasse	KNAN; zelfgekoeld
Impedantie (typisch)	50,0-7,5%
Efficiëntiestandaard (s)	Voldoet aan DOE 2016 normen, voldoet aan CSA normen voldoet aan ANSI/IEEE normen
K-factor rating (harmonische mitigatie)	K-1 (Standaard)
Wikkelmateriaal	met een gewicht van niet meer dan 10 kg
Omgevingstemperatuur	40°C
Omgevingstemperatuurbereik	-40°C tot +40°C (-50°F tot +104°F)
Geluidsniveau	64 dBA
Verhoogte (hoogte)	3300ft (1000 meter) boven zeeniveau

structuur

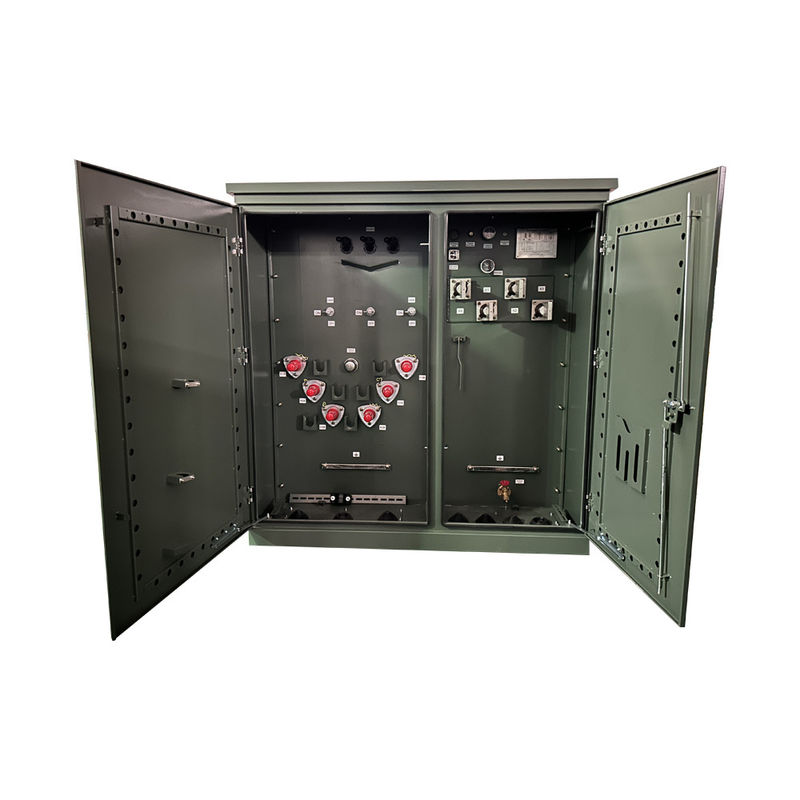

3 fase pad gemonteerde distributietransformator 3750 Kva 13,2KV dode voorloopvoeding 1

Standaard kenmerk

− lichtstaal, optioneel roestvrij staal tank
- Driepunts sluiting voor veiligheid
− Verwijderbare rand voor een gemakkelijke installatie
- Scharnieren en bevestigingsbouten van kasten van roestvrij staal
met een breedte van meer dan 50 mm, maar niet meer dan 50 mm,
19" dedp voor 300kV tot en met 750kV
22" diep voor 1000kV tot 1500kV
24 "diep voor 2000kva tot 3750kva
30 "diep voor 5000kva tot 7500kva
- Live front constructie & dead front constructie
- Stalen HV/LV compartiment barrière
- Olieafvoerplug voor 500 kVA en minder
- 1 ̊ afvoerventiel met monsternemer voor 750 kVA en hoger

Specificatie

Driefasige transformator op pad
Nominaal vermogen (KVA)	Hoogspanning (KV)	Laagspanning (V)	Verlies (W)
Nominaal vermogen (KVA)	Hoogspanning (KV)	Laagspanning (V)	Verlies zonder belasting (W)	Verlies tijdens de lading (W)
75 kVA	24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere	120/240V 480 Y/ 277V 600 Y/ 347V	180	1250
112.5KVA			200	1500
150 kVA			280	2200
225 KVA			400	3050
300 kVA			480	3650
500 KVA			680	5100
750 kVA			980	7500
1000 kVA			1150	10300
1500 kVA			1640	14500
2000 KVA			2160	20645
2500 KVA			2680	23786
3000 KVA			3300	25300
3750 KVA			4125	27875
5000 KVA			5200	30000

Technische tekeningen

3 fase pad gemonteerde distributietransformator 3750 Kva 13,2KV dode voorloopvoeding 2

Productieproces

Veelgestelde vragen

1K: Kan ik een monster bestellen?

A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.

2. V: Wat is de doorlooptijd?

A: Massaproductietijd 15-25 dagen.

3V: Hoe lang is de garantie?

A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.

4. V: Is OEM/ODM beschikbaar?

A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.

Op maat gemaakte diensten:

a. aangepaste kleur en speciale functie.

b. Op maat gemaakte doos.

c. het logo van de klant afdrukken.

d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.

5V: Hoe controleer ik de kwaliteit van de producten?

A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
