50kva Single Phase Pad Mounted Transformer ANSI IEEE Standards 22860GrdY tot 240V Radial Feed

Merknaam:	WINLEY
Modelnummer:	D-50/22.86
MOQ:	1 eenheid
Prijs:	$1000-$10000
Verpakking:	platenkas
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,ISO

Fase:

Eénfase

Nominale capaciteit:

50kVA

Primaire spanning:

22860GrdY/13200

Secundaire spanning:

240/120V (L-N-L)

Koel klasse:

KNAN; zelfgekoeld

Temperatuurverhoging:

Frequentie:

60 Hz

Normen:

DOE 2016、 ANSI/IEEE

Levering vermogen:

1000 stuks/maand

Markeren:

ANSI IEEE Standards Pad Mounted Transformer

50 KVA padmontage transformator

240 V padmontage transformator

Productbeschrijving

50kva transformer met een enkelfasen pad, gemonteerd op ANSI IEEE-normen Radial feed 22860GrdY tot- 240 V

De transformatoren met een enkelfasen pad voldoen volledig aan of zelfs overtreffen ANSI/IEEE, DOE, CSA en andere normen.En we produceren onafhankelijk belangrijke componenten zoals olietankers en kernen., die meer dan 600 stuks per maand levert en snel binnen 7-35 dagen kan leveren.

productstructuur

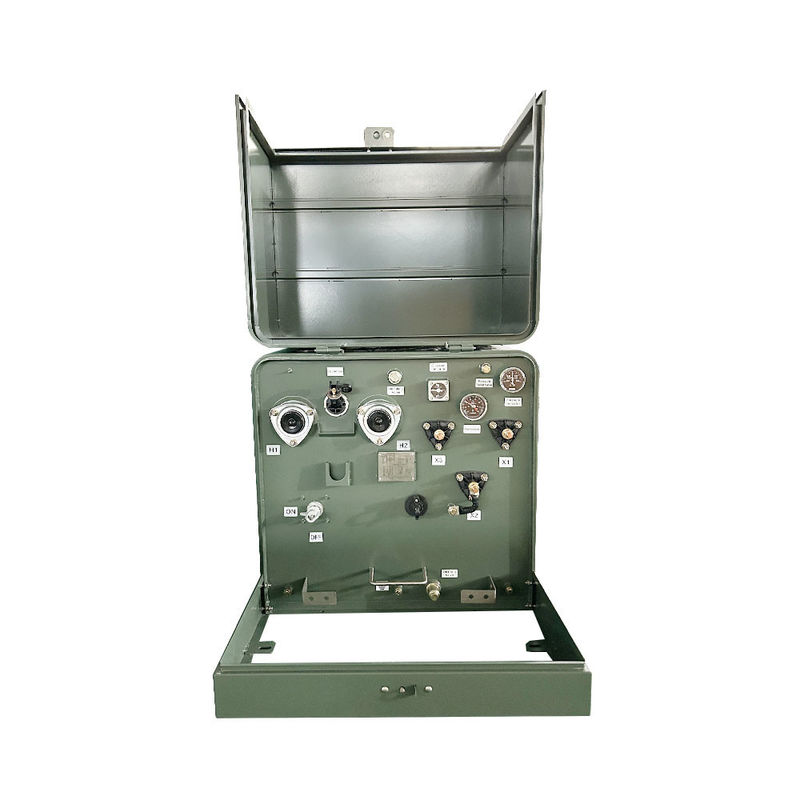

50kva Single Phase Pad Mounted Transformer ANSI IEEE Standards 22860GrdY tot 240V Radial Feed 0

Hoofdgegevens

Transformatortype	Pad gemonteerd, compartimenten-type I
Transformatorvoertype	Radiële voeding
Fase	Eénfase
Capaciteit	50
Vectorgroep	II6
Primaire spanning	22860GrdY/13200
Secundaire BIL	30 kV
Frequentie	60 Hz
Temperatuurverhoging	65°C
Koelklasse	KNAN; zelfgekoeld
K-factor rating (harmonische mitigatie)	K-1 (Standaard)
Isolatievloeistof	Biologisch afbreekbare olie - niet-PCB-vloeistof
Wikkelmateriaal	met een gewicht van niet meer dan 10 kg
Omgevingstemperatuur	40°C
Geluidsniveau	48 dBA
Verhoogte (hoogte)	3300ft (1000 meter) boven zeeniveau
Kernmateriaal	Graangeoriënteerd staal
Tankmateriaal	Gelaagd staal
Efficiëntie	99.15%
Geen belastingverlies (in watt) *	+/- 170 W
Verlies van belasting (in watt) *	+/- 640 W

Tekening

50kva Single Phase Pad Mounted Transformer ANSI IEEE Standards 22860GrdY tot 240V Radial Feed 1

Performance-kenmerken

1)Combination Transformer Substation, De bovenkant van de kast is met een stalen plaat klem van rotswolstructuur die een ventilatiekanal heeft,kan de zonnestraling effectief verminderen en zorgen voor de warmteafvoer.
2) Op het oppervlak van de gehele kast wordt een speciale primer en verf gespoten die een sterk corrosievermogen heeft.
3) De binnenkant kan worden onderverdeeld in respectievelijk hoogspanningskamer, transformatorkamer en laagspanningskamer.
4) Ook is het uitgerust met een automatische uitlaatinrichting voor temperatuurregeling om het temperatuurbereik te waarborgen.
5)Elke eenheid heeft een onberispelijk besturingssysteem, een geladen display en een verlichtingssysteem.
6)De apparatuur voldoet aan de IP33-beschermingsvereisten, heeft een redelijk ontwerp, structuur en technologie, is van goede kwaliteit en gemakkelijk te onderhouden.

Specificatie

25kva-500kva transformer met een enkelfasemontage
Nominale kapitaalhoeveelheid ((kVA)	Hoog	Laagspanning (v)	Verbindingssymbool	Standaard	Impedantie bij kortsluiting ((%)	Efficiëntie
	Spanning (v)					(%)
25	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	10,0-4,5%	98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Accessoires

Productieproces

50kva Single Phase Pad Mounted Transformer ANSI IEEE Standards 22860GrdY tot 240V Radial Feed 3

50kva Single Phase Pad Mounted Transformer ANSI IEEE Standards 22860GrdY tot 240V Radial Feed 4

50kva Single Phase Pad Mounted Transformer ANSI IEEE Standards 22860GrdY tot 240V Radial Feed 5

50kva Single Phase Pad Mounted Transformer ANSI IEEE Standards 22860GrdY tot 240V Radial Feed 6

Veelgestelde vragen

1K: Kan ik een monster bestellen?

A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.

2. V: Wat is de doorlooptijd?

A: Massaproductietijd 15-25 dagen.

3V: Hoe lang is de garantie?

A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.

4. V: Is OEM/ODM beschikbaar?

A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.

Op maat gemaakte diensten:

a. aangepaste kleur en speciale functie.

b. Op maat gemaakte doos.

c. het logo van de klant afdrukken.

d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.

5V: Hoe controleer ik de kwaliteit van de producten?

A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
