| Merknaam: | WINLEY |
| Modelnummer: | S-2500/25 |
| MOQ: | 1 eenheid |
| Prijs: | $5000-$150000 |
| Verpakking: | platenkas |
| Betalingsvoorwaarden: | T/T |

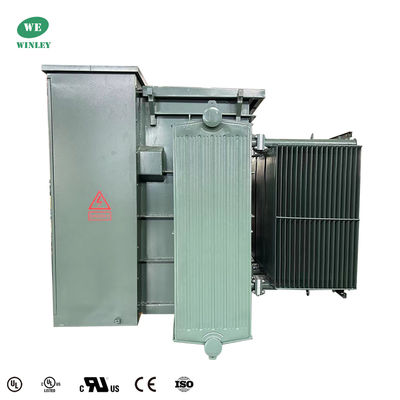

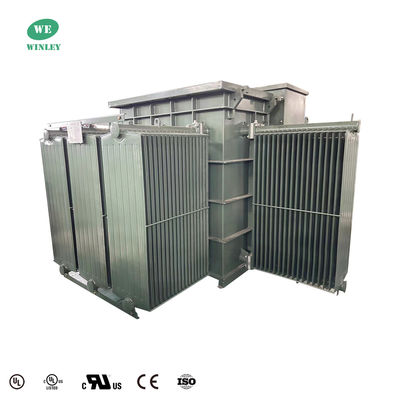

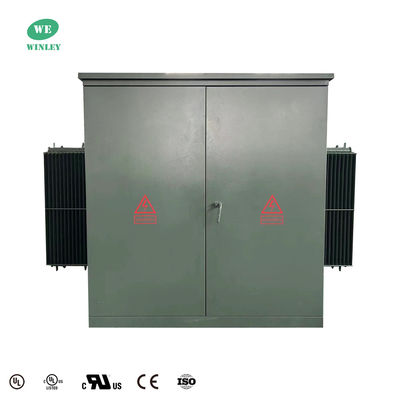

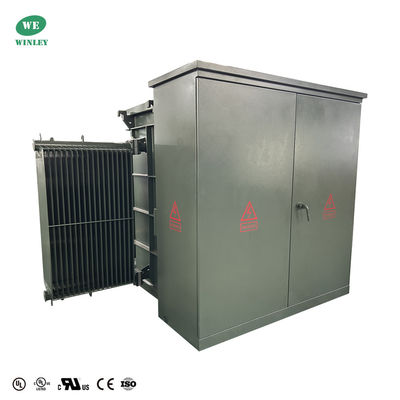

2500kva 3 fase pad gemonteerde transformator ANSI IEEE Standaard elektrisch vermogen 12,47kv tot 4160V
WINLEY ELECTRIC is gespecialiseerd in de productie van driefasige pad-montage transformatoren. Onze producten voldoen aan ANSI, IEEE, DOE, CSA en andere normen.en de spanning kan 34 bereiken.5 kV. Onze producten worden in grote hoeveelheden geëxporteerd naar Noord-Amerika en andere plaatsen. We hebben rijke ervaring in ontwerp, productie en after-sales service.
Hoofdgegevens
| Transformatortype | met een laag van meer dan 10 mm, |
| Fase | Drie fasen |
| Capaciteit | 2.5 MVA (2500 KVA) |
| Vectorgroep | YnD1 |
| Primaire spanning | 12470GrdY/7200 |
| Secundaire spanning | 4160V |
| Secundaire fasor | Delta |
| Secundaire BIL | 60 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | KNAN; zelfgekoeld |
| Impedantie (typisch) | 50,75% |
| Efficiëntiestandaard (s) | Voldoet aan de DOE 2016-normen, aan de ANSI/IEEE-normen |
| K-factor rating (harmonische mitigatie) | K-1 (Standaard) |
| Isolatievloeistof | Biologisch afbreekbare natuurlijke plantaardige olie-ester isolerende vloeistof - niet-PCB-vloeistof |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Omgevingstemperatuur | 40°C |
| Geluidsniveau | 60 dBA |
| Afmetingen* | 75'' W x 73' D x 73' H |
| Drooggewicht (zonder olie) * | 4,217 lbs |
| Totaal gewicht (gevulde vloeistof) * | 9800 pond. |
| Efficiëntie in % | 99.30% |
Technische tekeningen
Standaard kenmerken
• 60 Hz werking.
• 65°C gemiddelde wikkelhoogte.
• Radial- en lusvoederregeling.
• Dood en actief voortype HV-terminals.
• HV BIL 45 150 kV (dood front) 200 kV (live front).
• LV BIL 30 ¢ 60 kV.

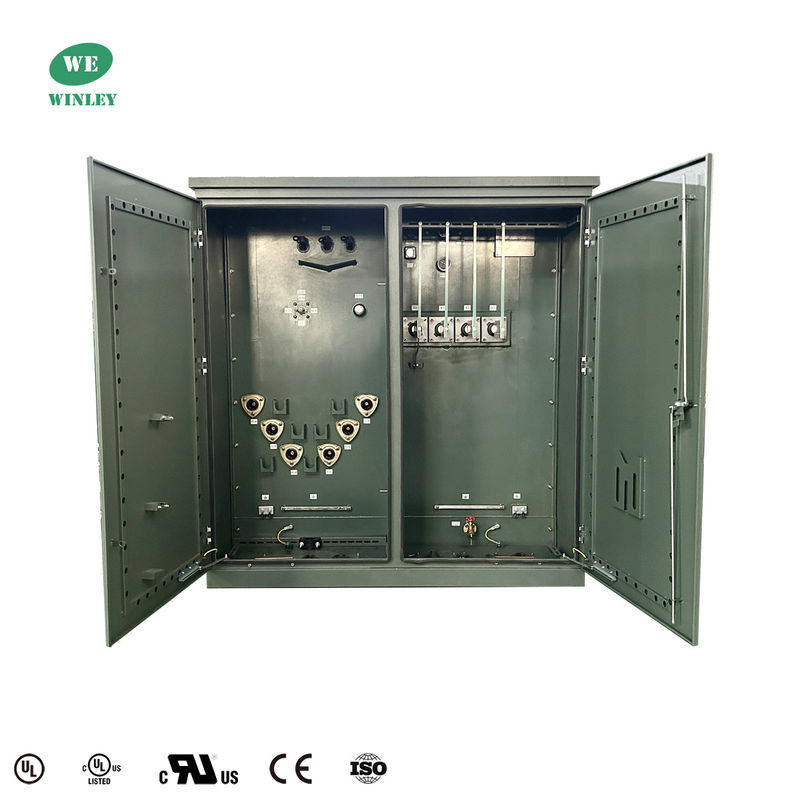

• Driepuntsvergrendeling van een laagspanningsdeur.
• Hoogspanningsdeur, die pas kan worden geopend nadat de laagspanningsdeur is geopend.
• Rigiede stalen afscherming.
• Transformatortenk van de dekking tot de basis gelast.
• Permanente naamplaat.
• Voorziening voor het vullen van een NPT-pijpkap van 1 inch.
• ANSI-tankpadden.
• Afvoerventiel en monsternemer van 1 inch.
• Automatische drukverlagende klep (35 SCFM).
• kraanwisselaar met (2) 2,5% volle capaciteit kraan boven en onder de nominale.
• Eén handgat van 10×18× (of 14×25×) in de transformatorvatkap.
• Geverfd in olijfgroen (Munsell 7GY 3.29/1.5).
• Ontworpen, vervaardigd en getest volgens de nieuwste ANSI-normen
Optioneel accessoire
Specificatie
| GESPECTIEERDEN van het product | ||||||||
| Nominaal vermogen (KVA) |
Hoogspanning (KV) |
Laagspanning (V) |
Verlies zonder belasting (W) |
Verlies tijdens de lading (W) |
Hoogte (mm) |
Diepte (mm) |
Breedte (mm) |
Gewicht (kg) |
| 75 | 34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247 Grdy/7200 4160GrdY/2400 of andere |
277V 347V 480 V 600 V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 |
| 150 | 280 | 2200 | 1530 | 980 | 1510 | 989 | ||
| 300 | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | ||
| 500 | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | ||
| 750 | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | ||
| 1000 | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | ||
| 1500 | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | ||
| 2000 | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | ||
| 2500 | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | ||
| 3000 | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | ||
| 3735 | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | ||
Productfoto's
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
|
