| Merknaam: | WINLEY |
| Modelnummer: | SCB11-630/13.2 |
| MOQ: | 1 eenheid |
| Prijs: | $5000-$10000 |
| Verpakking: | platenkas |
| Betalingsvoorwaarden: | T/T |

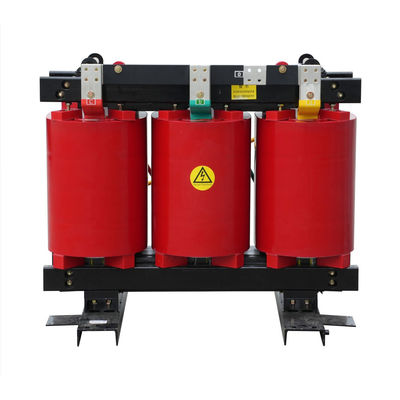

SCB11-serie Hoogspanningsdriefasige gietijzer van epoxyhars
productstructuur
Hoofdgegevens
| gegevens van de specificatie van de droge transformator | |||
| - Nee, dat is niet waar. | Artikel 1 | Eenheid | Verplichting |
| 1 | Type | ~ | giethars droog type |
| 2 | Nominale capaciteit | kVA | 630 |
| 3 | Fase nr. | ~ | 3 |
| 4 | Primaire spanning | kV | 10 |
| 5 | Secundaire spanning | kV | 0.4 |
| 6 | Typ van het aanbrengen | ~ | niet-circuit |
| 7 | Tappingbereik | % | ±2*2,5% ((5 stappen) |
| 8 | Koelmethode | ~ | AN/AF |
| 9 | Nominale frequentie | Hz | 50 |
| 10 | Vectorgroep | ~ | Dyn11 |
| 11 | Isolatie klasse | ~ | F |
| 12 | Temperatuurverhoging | K | 100 |
| 13 | Verlies bij loslasten | W | 1180 |
| 14 | Verlies tijdens de lading (120°C) | W | 5880 |
| 15 | Impedantie | % | 3.0~7.0 |
| 16 | Wikkelmateriaal | ~ | Cu of Al |
| 17 | Kernmateriaal | ~ | siliciumstaal |
| 18 | IP-graad | ~ | IP00 |
| 19 | Instandhoudingsconditie | ~ | binnen |
| 20 | Zeeniveau | M | ≤ 1000 |
| 21 | Standaard | ~ | IEC60076 |
Tekening
Performance-kenmerken
1)De ijzeren kern is gemaakt van hoogwaardige siliciumplaat. Het oppervlak is bekleed met een anti-corrosie- en goede warmteafvoer om het lage verlies en de corrosiebestendigheid van de transformator te waarborgen.
2) De hoogspanningswinding heeft een continue daling van de schijf met een bandgeleider ((alumi-num of koper) en een dubbele isolatielaag. De winding wordt onder vacuüm gegoten met epoxyhars.
3)De laagspanningswinding is gemaakt van aluminiumfolie of koperfolie en wordt met een met epoxyhars gepregneerde isolatiefolie gewikkeld.De spoel wordt in een oven gehard om een zeer compacte winding te vormen.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)In de vacuümgietkamer wordt de hars in de mal gegooid om een hoge sterkte FRP-lichaamstructuur te vormen.
Specificatie
| Nominale capaciteit | Hoogspanning | Laag | Verbindingssymbool | Verlies zonder belasting | Verlies tijdens de lading | Geen belastingstroom | Gewicht | Kortsluiting onafhankelijkheid |
| (KVA) | (KV) | Spanning | (W) | (W) | (%) | (kg) | (%) | |
| (KV) | ||||||||
| 10 | 6 | 0.4 | Dyn11 | 0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 6.3 | Ja, ja. | 0.215 | 0.75 | 3.2 | 260 | ||
| 50 | 10 | 0.305 | 1.055 | 2.8 | 315 | |||
| 80 | 10.5 | 0.415 | 1.46 | 2.6 | 470 | |||
| 100 | 11 | 0.45 | 1.665 | 2.4 | 520 | |||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Productfoto
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
|
