3 fase pad gemonteerde transformator grootte 3000Kva stap naar beneden 12000V tot 630Y/364

Merknaam:	WINLEY
Modelnummer:	S-5000/35
MOQ:	1 eenheid
Prijs:	$5000-$150000
Verpakking:	platenkas
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,ISO,UL

Fase:

Drie fasen

Capaciteit:

3000 KVA

Primaire spanning:

12000V

Secundaire spanning:

630Y/364 Geaarde Wye

Frequentie:

60 Hz

Temperatuurverhoging:

Koel klasse:

KNAN; zelfgekoeld

Wikkelmateriaal:

koperen

Levering vermogen:

1000 stuks/maand

Markeren:

630Y/364 padmontage transformator

3000 Kva padmontage transformator

met een vermogen van niet meer dan 50 W

Productbeschrijving

3 fasen pad gemonteerde transformatoren met een afmeting van 3000 Kva Step-Down 12000V tot 630Y/364

samenvatting

De driefasige transformer met padmontage dompelt de belastingschakelaar en de veiligheidsspeler op de hoogspanningszijde van de transformer met de kern en de wikkels van de transformer in dezelfde olietank,heeft de voordelen van geavanceerde structuur, betrouwbare prestaties, energiebesparing en verbruiksreductie, flexibel gebruik, sterke aanpassingsvermogen en economische voordelen.

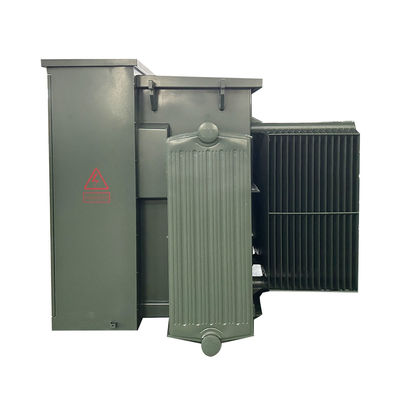

3 fase pad gemonteerde transformator grootte 3000Kva stap naar beneden 12000V tot 630Y/364 0

Hoofdgegevens

Transformatortype	met een laag van meer dan 10 mm,
Fase	Drie fasen
Capaciteit	3 MVA (3000 KVA)
Vectorgroep	DYN1
Primaire spanning	12000V
Primaire fasor	Delta
Secundaire spanning	630Y/364 Geaarde wijn
Frequentie	60 Hz
Temperatuurverhoging	65°C
Isolatiewaarde	Klasse E Isolatie - 120°C, 248°F
Koelklasse	KNAN; zelfgekoeld
Impedantie	5.0-7,5% Typisch, doel 5,75%
Efficiëntiestandaard (s)	Voldoet aan DOE 2016 normen, voldoet aan CSA normen voldoet aan ANSI/IEEE normen
K-factor rating (harmonische mitigatie)	K-1 (Standaard)
Vloeistof (olie) capaciteit*	330 liter
Wikkelmateriaal	met een gewicht van niet meer dan 10 kg
Omgevingstemperatuur	40°C
Omgevingstemperatuurbereik	-40°C tot +40°C (-50°F tot +104°F)
Geluidsniveau	63 dBA
Verhoogte (hoogte)	3300ft (1000 meter) boven zeeniveau
Kernmateriaal	Graangeoriënteerd staal
Tankmateriaal	Gelaagd staal
Klassificatie van de behuizing	NEMA 3R weerbestendige bedradingskast, verzegelde tank
Afmetingen*	90 W x 80 D x 83 H
Drooggewicht (zonder olie) *	5,810 lb

STRUCTURE

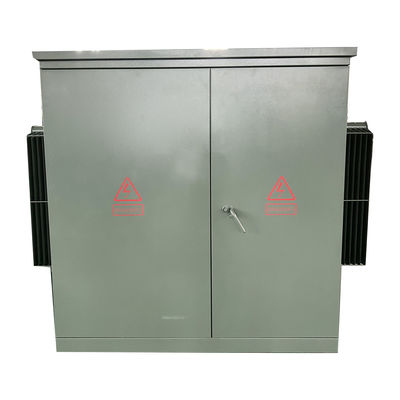

3 fase pad gemonteerde transformator grootte 3000Kva stap naar beneden 12000V tot 630Y/364 1

Technische tekeningen

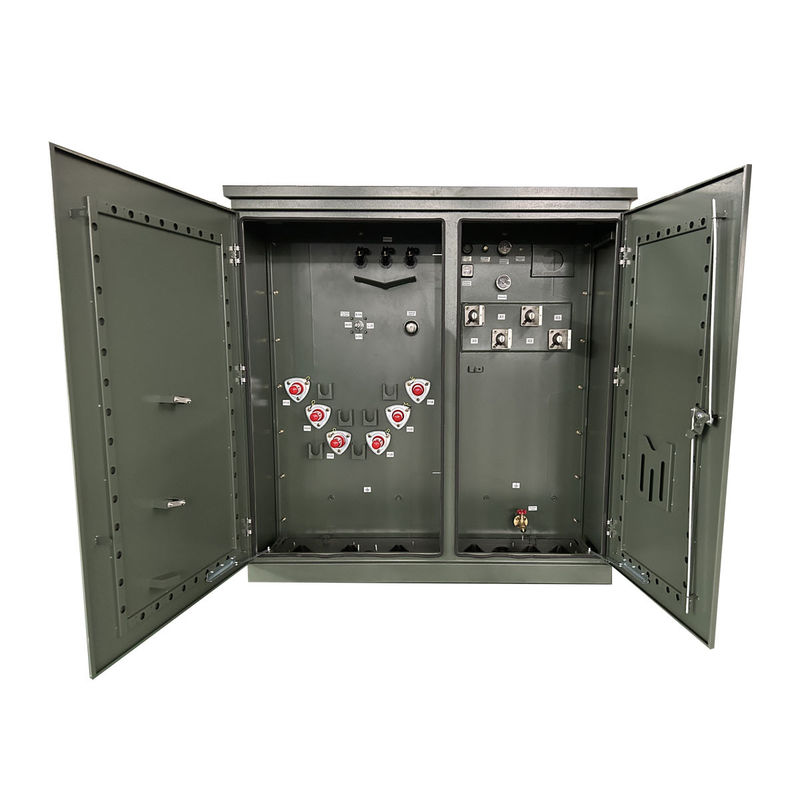

3 fase pad gemonteerde transformator grootte 3000Kva stap naar beneden 12000V tot 630Y/364 2

Specificatie

Driefasige transformator op pad
Nominaal vermogen (KVA)	Hoogspanning (KV)	Laagspanning (V)	Verlies (W)
Nominaal vermogen (KVA)	Hoogspanning (KV)	Laagspanning (V)	Verlies zonder belasting (W)	Verlies tijdens de lading (W)
75 kVA	24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere	120/240V 480 Y/ 277V 600 Y/ 347V	180	1250
112.5KVA			200	1500
150 kVA			280	2200
225 KVA			400	3050
300 kVA			480	3650
500 KVA			680	5100
750 kVA			980	7500
1000 kVA			1150	10300
1500 kVA			1640	14500
2000 KVA			2160	20645
2500 KVA			2680	23786
3000 KVA			3300	25300
3750 KVA			4125	27875
5000 KVA			5200	30000

Toepassing

Een padmount of pad-mounted transformator is een op de grond gemonteerde transformator voor de elektriciteitsdistributie in een gesloten stalen kast gemonteerd op een betonnen pad.Aangezien alle aangedreven aansluitpunten zijn veilig ingesloten in een geaarde metalen behuizing, kan een padmount-transformer worden geïnstalleerd op plaatsen waar geen ruimte is voor een omheinde behuizing.

Productieproces

Veelgestelde vragen

1K: Kan ik een monster bestellen?

A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.

2. V: Wat is de doorlooptijd?

A: Massaproductietijd 15-25 dagen.

3V: Hoe lang is de garantie?

A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.

4. V: Is OEM/ODM beschikbaar?

A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.

Op maat gemaakte diensten:

a. aangepaste kleur en speciale functie.

b. Op maat gemaakte doos.

c. het logo van de klant afdrukken.

d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.

5V: Hoe controleer ik de kwaliteit van de producten?

A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
