| Merknaam: | WINLEY |
| Modelnummer: | S-500/34.5 |
| MOQ: | 1 eenheid |
| Prijs: | $5000-$150000 |
| Verpakking: | platenkas |
| Betalingsvoorwaarden: | T/T |

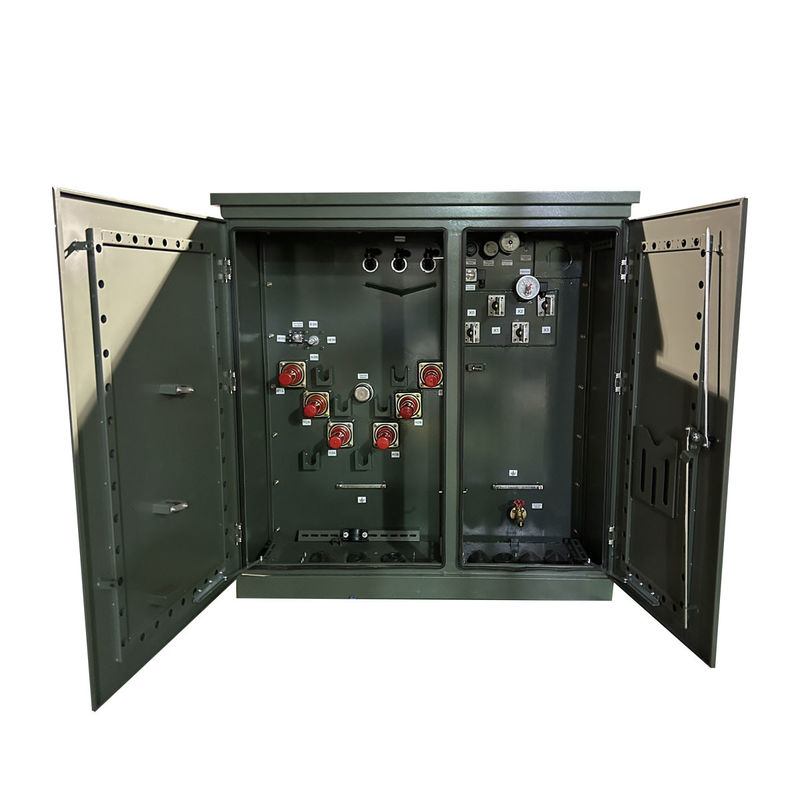

500kva Driefasige pad gemonteerde transformator Ansi Standard Loop Voeding 34500v tot 480y/277
Performance-kenmerken
Een padmounttransformer is een op de grond gemonteerde distributie-transformer, die gewoonlijk in een gesloten metalen kast is geplaatst, op een klein betonnen pad.Ze worden meestal geproduceerd in vermogen van ongeveer 75 tot ongeveer 5000 kVa en bevatten vaak ingebouwde zekers en schakelaars.Een typisch behuizing bevat een tank voor het vasthouden van de kern/spoel van de in olie of dergelijke ondergedompelde, op pad gemonteerde transformator.met een diameter van niet meer dan 20 mm,Onze pad gemonteerde transformator is ontworpen en getest in overeenstemming met industriële normen, waaronder CSA, ANSI C.57, DOE, en IEEE indien van toepassing.
productstructuur
Hoofdgegevens
| Fase | Drie fasen |
| Capaciteit | 500 KVA |
| Primaire spanning | 34500V |
| Klasse primaire spanning | Klasse 35 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | KNAN; zelfgekoeld |
| Tap Changer | 5-positie Tap Changer |
| Schakelaar voor het afsluiten van de lading | 4-positie laadbreukschakelaar |
| Beperking van de schakelaar voor het doorbreken van de belasting | 300 ampère, 35 kV |
| Efficiëntiestandaard (s) | Voldoet aan DOE 2016 normen, voldoet aan CSA normen voldoet aan ANSI/IEEE normen |
| K-factor rating (harmonische mitigatie) | K-1 (Standaard) |
| Isolatievloeistof | Biologisch afbreekbare natuurlijke plantaardige olie-ester isolerende vloeistof - niet-PCB-vloeistof |
| Wikkelmateriaal | Aluminium |
| Omgevingstemperatuur | 40°C |
| Omgevingstemperatuurbereik | -40°C tot +40°C (-50°F tot +104°F) |
| Geluidsniveau | 56 dBA |
| Verhoogte (hoogte) | 3300ft (1000 meter) boven zeeniveau |
| Kernmateriaal | Graangeoriënteerd staal |
| Tankmateriaal | Gelaagd staal |
| Klassificatie van de behuizing | NEMA 3R weerbestendige bedradingskast, verzegelde tank |
| Kenmerken | Pentahead Bolt Invoer Assemblage |
| Isolatievloeistof met een hoog brandpunt | |
| Niet-PCB-isolerende vloeistof | |
| Tamperproof behuizing | |
| De deuren van de voorruimte met scharnieren, op pad vergrendeld | |
| NEMA 3R bedradingsruimte | |
| Hot Stick inbegrepen, HV deurmontage | |
| Efficiëntie in % | 99.10% |
Technische tekeningen
Foto's van de fabrieksproducten
Specificatie
| Tachnische gegevens voor driefasige op pad gemonteerde transformator | |||||||
| Nominale capaciteit | Verlies | Afmeting ((mm) | Gewicht ((kg) | ||||
| Verlies zonder belasting ((W) | Verlies tijdens de lading | W | D | H | Gewicht van de olie (L) | Totaalgewicht (kg) | |
| 45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
|
