Transformator met een enkelfasegeld
>
50kva op een pad gemonteerde transformator 12470V / 240V eenfasige distributietransformator

50kva op een pad gemonteerde transformator 12470V / 240V eenfasige distributietransformator

Merknaam: WINLEY
Modelnummer: D-200/35
MOQ: 1 eenheid
Prijs: $1000-$10000
Verpakking: Hoofdstuk van triplex
Betalingsvoorwaarden: T/T
Gedetailleerde informatie
Plaats van herkomst:
China
Certificering:
CE,ISO
Fase:
Eénfase
Nominale capaciteit:
200 KVA of op maat
Primaire spanning:
34.5KV
Secundaire spanning:
120/240
Koel klasse:
OP EEN; Zelfgekoeld
Impedantie:
10,5-6,0% Typisch
Wikkelmateriaal:
Koper/Aluminium
Efficiëntie:
99.20%
Levering vermogen:
1000 stuks/maand
Markeren:

Transformator met een enkelfasegeld

,

12470v padmontage transformator

,

240 V padmontage transformator

Productbeschrijving

50kva Pad Mounted Transformer 12470V/240V Single Phase Distribution Transformer





WINLEY's “eenfasige verdelingstransformatoren zijn ontworpen volgens de toepasselijke ANSI, IEEE,NEMA en het ministerie van Energie en zijn gebouwd om een veilige en betrouwbare werking in ondergrondse elektrische distributienetwerken mogelijk te makenOnze transformatoren zijn ontworpen om te worden geïnstalleerd in radiale of loopvoedingsdistributiesystemen en kunnen worden geconfigureerd om aan de gespecificeerde schakel- en beschermingsvereisten te voldoen.



50kva op een pad gemonteerde transformator 12470V / 240V eenfasige distributietransformator 0

Standaard kenmerken



  • Kronen tank met voorzieningen voor het opheffenTamper proof hinged door Captive Penta hoofddeur vergrendeling bout
  • Verwijderbare rand
  • Parkeerplaats voor de eerste laadbreuk
  • aansluiting
  • HV-boorputten voor dode voorconnectoren
  • Onderspanningsbuizen van het type studAutomatisch drukverlagend apparaatOlie gevuld
  • Voorzieningen voor het aarden van de tank1⁄2 NPT-vulstop en afvoerstop
  • Bayonet Fuse gecoördineerd met IsolationLink



Hoofdgegevens



Transformatortype Pad gemonteerd, compartimenten
Transformatorvoertype Loopvoeding
Fase Eénfase
Capaciteit 75 KVA
Primaire spanning 12000V
Primaire BIL 95 kV
Secundaire spanning 120/240 (L-N-L)
Secundaire fasor Dual Winding Single Phase
Frequentie 60 Hz
Temperatuurverhoging 65°C
Isolatiewaarde Klasse E Isolatie - 120°C, 248°F
Koelklasse ONAN; zelfgekoeld
Impedantie 2%
Primaire verbindingstype Dood front
Beperking van de schakelaar voor het doorbreken van de belasting 200 ampère, 15 kV
Vloeistof (olie) gewicht* 595.24 pond.
Wikkelmateriaal met een gewicht van niet meer dan 10 kg
Omgevingstemperatuur 40°C
Omgevingstemperatuurbereik -40°C tot +40°C (-50°F tot +104°F)
Geluidsniveau 51 dBA
Verhoogte (hoogte) 3300ft (1000 meter) boven zeeniveau of lager
Kernmateriaal Graangeoriënteerd staal
Montage Pad Mount
Afmetingen* 51.4''-W x 45.67''-D x 41.53''-H
Drooggewicht (zonder olie) * 617.28 pond.
Ratings Voldoet/overschrijdt DOE 2016-efficiëntiecijfers
Efficiëntie 99.00%
Totale belastingverlies (in watt) * +/- 1092W



Tekening



50kva op een pad gemonteerde transformator 12470V / 240V eenfasige distributietransformator 1



Specificatie



25kva-500kva transformer met een enkelfasemontage
Nominale kapitaalhoeveelheid ((kVA) Hoog Laagspanning (v) Verbindingssymbool Standaard Impedantie bij kortsluiting ((%) Efficiëntie
Spanning (v) (%)
25 4160 7200 12000 12470 13200 13800 19920 24940 34500 110 220 230 400 480 II0,II6 IEEE/ANSI/DOE 10,0-4,5% 98.95
37.5 99.05
50 99.11
75 99.19
100 99.25
167 99.33
250 99.39
333 99.43
500 99.49



Accessoires



50kva op een pad gemonteerde transformator 12470V / 240V eenfasige distributietransformator 2

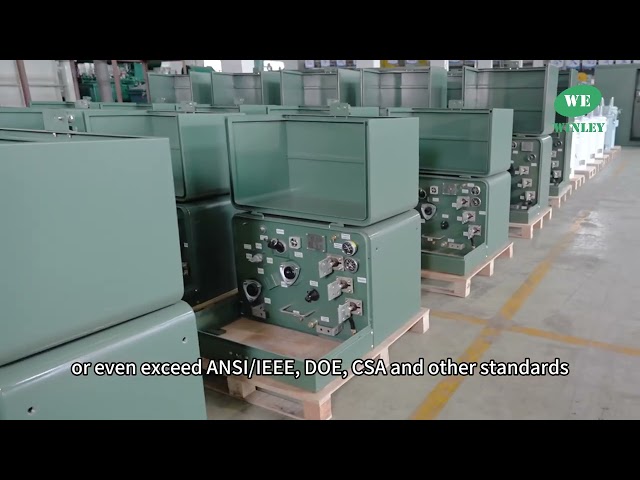

Fabrieksfoto's



50kva op een pad gemonteerde transformator 12470V / 240V eenfasige distributietransformator 3

50kva op een pad gemonteerde transformator 12470V / 240V eenfasige distributietransformator 4



Productieproces



50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 2

50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 3

13.2kv 480V Secondary Voltage Single Phase Pad Mounted Transformer Oil Type 250kVA 5

50kva Single Phase Pad Mounted Transformer Oil Type 13200v To 240v 4



Veelgestelde vragen



1K: Kan ik een monster bestellen?

A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.

2. V: Wat is de doorlooptijd?

A: Massaproductietijd 15-25 dagen.

3V: Hoe lang is de garantie?

A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.

4. V: Is OEM/ODM beschikbaar?

A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.

Op maat gemaakte diensten:

a. aangepaste kleur en speciale functie.

b. Op maat gemaakte doos.

c. het logo van de klant afdrukken.

d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.

5V: Hoe controleer ik de kwaliteit van de producten?

A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
