200Kva Single Phase Dead Front Pad gemonteerde transformator 34,5KV tot 240V ANSI IEEE

Merknaam:	WINLEY
Modelnummer:	D-200/35
MOQ:	1 eenheid
Prijs:	$1000-$10000
Verpakking:	Hoofdstuk van triplex
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,ISO

Fase:

Eénfase

Nominale capaciteit:

200 KVA of op maat

Primaire spanning:

34.5KV

Secundaire spanning:

120/240

Koel klasse:

OP EEN; Zelfgekoeld

Impedantie:

10,5-6,0% Typisch

Wikkelmateriaal:

Koper/Aluminium

Efficiëntie:

99.20%

Levering vermogen:

1000 stuks/maand

Markeren:

Transformator op de voorzijde met een vermogen van 200 Kva

met een vermogen van niet meer dan 50 W

34.5KV dode transformator op de voorste pad

Productbeschrijving

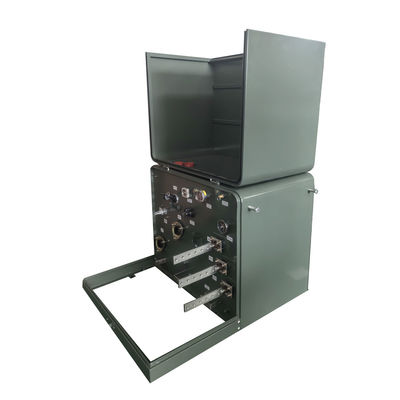

200Kva enkelfasige, dood voorzijde, op pad gemonteerde transformator van 34,5 KV tot 240 V ANSI IEEE

De nominale capaciteit van de transformer met een enkelfasig pad is 15-250 kVA.zoals huishoudelijke apparaten, enz. en zijn capaciteit is relatief kleiner dan die van een driefasige pad-gebouwde transformator. Voldoet aan de volgende normen: IEC60076, ANSI/IEEEC57.12.00, C57.12.20, C57.12.38, C57.12.90, CSA, enz.

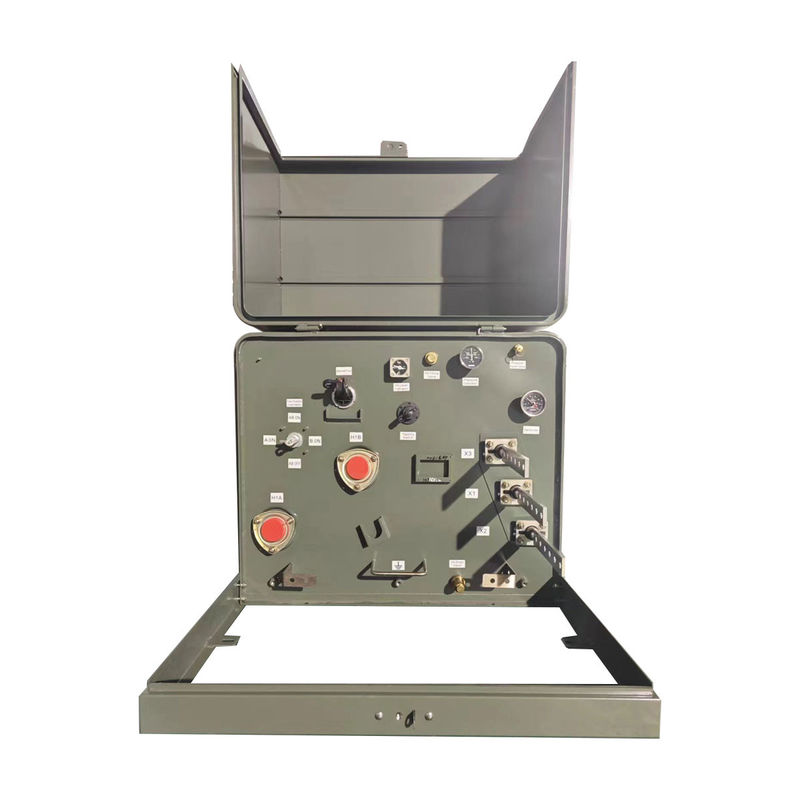

200Kva Single Phase Dead Front Pad gemonteerde transformator 34,5KV tot 240V ANSI IEEE 0

Kenmerken

Kwaliteitssysteem ISO 9001 gecertificeerd
Voldoen aan de DOE-energie-efficiëntiestandaard of overschrijden de ANSI/IEEE- en NEMA-normen
De verpakking van de tank overschrijdt IEEE Std C57.12.28TM-2005 en IEEE Std C57.12.29TM-2005-normen (alleen eenheden van roestvrij staal)
Volledige overeenstemming met IEEE Std C57.12.28TM-2005 standaard vereisten inzake de integriteit van de behuizing
1. Drukverminderaar
2. Voorraden voor vloeistofvulling en -afvoer
3Laser gegraveerde naamplaat
4. Drijvende slotzak voor gemakkelijke uitlijning
5. Decal bushing aanduidingen
6.Geweldde koepelde tankdeksel
7Klik hier om Transformer tekeningen te krijgen.
8. Stripjes van niet-corrosief materiaal
9. Kronen tank
10Verwijderbare rand
11- Scharnier deur met roestvrij staal scharnieren en vaten
12. Aardband van X2 naar tankgrond
13. HV-buisputten voor dode koppelingen aan de voorkant van de elleboog
14Hoogspanningsboorputten-200A en laagspanningsboorputten

Hoofdgegevens

Transformatortype	Pad gemonteerd, compartimenten-type I
Configuratie van de transformator	Vloeistof gevulde pad gemonteerd
Transformatorvoertype	Radiële voeding
Fase	Eénfase
Capaciteit	200 KVA
Primaire spanning	34500V
Klasse primaire spanning	Klasse 35 kV
Primaire fasor	Delta
Primaire BIL	150 kV
Secundaire spanning	120/240 (L-N-L)
Secundaire BIL	30 kV
Frequentie	60 Hz
Temperatuurverhoging	65°C
Isolatiewaarde	Klasse E Isolatie - 120°C, 248°F
Koelklasse	ONAN; zelfgekoeld
Impedantie	10,5-6,0% Typisch
Efficiëntiestandaard (s)	Voldoet aan de DOE 2016-normen, aan de ANSI/IEEE-normen
K-factor rating (harmonische mitigatie)	K-1 (Standaard)
Impulsaandrijving	N/A
Isolatievloeistof	Minerale olie - Vloeistof zonder PCB - Vloeistof zonder PCB
Vloeistofcapaciteit*	110 liter
Liquid Level Indicator	Analoogmeter
Temperatuurindicator	Analoogmeter
Druk-/vacuümindicator	Analoogmeter
Wikkelmateriaal	Aluminium
Omgevingstemperatuur	40°C
Geluidsniveau	55 dBA
Verhoogte (hoogte)	3300ft (1000 meter) boven zeeniveau of lager
Afmetingen*	55.12''-W x 51.18''-D x 33.07''-H
Ratings	Voldoet/overschrijdt DOE 2016-efficiëntiecijfers
Efficiëntie	99.20%
Geen belastingverlies (in watt) *	+/- 683W
Verlies van belasting (in watt) *	+/- 2,763 W

Tekening

200Kva Single Phase Dead Front Pad gemonteerde transformator 34,5KV tot 240V ANSI IEEE 1

Specificatie

25kva-500kva transformer met een enkelfasemontage
Nominale kapitaalhoeveelheid ((kVA)	Hoog	Laagspanning (v)	Verbindingssymbool	Standaard	Impedantie bij kortsluiting ((%)	Efficiëntie
	Spanning (v)					(%)
25	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	10,0-4,5%	98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

Accessoires

Productieproces

200Kva Single Phase Dead Front Pad gemonteerde transformator 34,5KV tot 240V ANSI IEEE 3

200Kva Single Phase Dead Front Pad gemonteerde transformator 34,5KV tot 240V ANSI IEEE 4

200Kva Single Phase Dead Front Pad gemonteerde transformator 34,5KV tot 240V ANSI IEEE 5

200Kva Single Phase Dead Front Pad gemonteerde transformator 34,5KV tot 240V ANSI IEEE 6

Veelgestelde vragen

1K: Kan ik een monster bestellen?

A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.

2. V: Wat is de doorlooptijd?

A: Massaproductietijd 15-25 dagen.

3V: Hoe lang is de garantie?

A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.

4. V: Is OEM/ODM beschikbaar?

A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.

Op maat gemaakte diensten:

a. aangepaste kleur en speciale functie.

b. Op maat gemaakte doos.

c. het logo van de klant afdrukken.

d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.

5V: Hoe controleer ik de kwaliteit van de producten?

A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
