| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | D-10/12.47 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $1000-$10000 |
| Verpakking Details: | Hoofdstuk van triplex |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Transformatortype: | Overheadverdelingstransformer | Capaciteit: | 10 KVA of op maat |
|---|---|---|---|
| Koelmethode: | OP EEN; Zelfgekoeld | Temperatuurverhoging: | 65° |
| Primaire spanning: | 12470V | Secundaire spanning: | 240/120 |
| Kernmateriaal: | Siliciumstaal | Efficiëntiestandaard (s): | Voldoet aan DOE 2016 normen, voldoet aan CSA normen voldoet aan ANSI/IEEE normen |
| Hoog licht: | 10 Kva paal gemonteerde distributie transformator,12470V 240V gemonteerde verdelingstransformer,10 Kva enkelfasige verdelingstransformator |
||

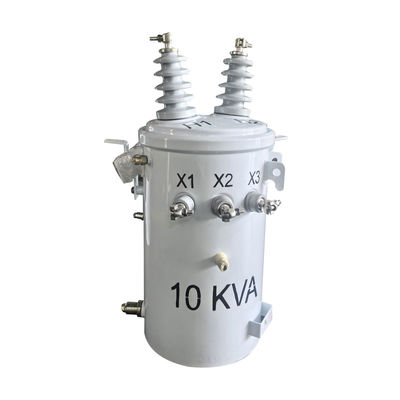

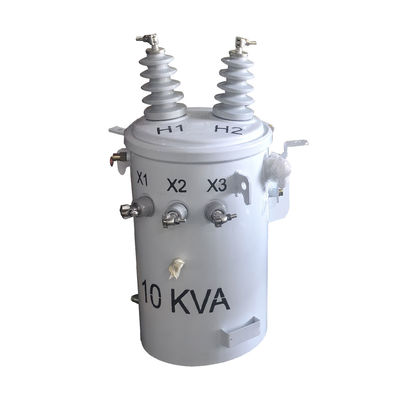

10Kva enkelfasige paal gemonteerde distributietransformator 12470V tot 240V DOE 2016 CSA ANSI/IEEE
De transformator is een cilinderverzegelingsconstructie. Elk is bevestigd met aardingstoestellen, haakjes, draagbuizen en een of twee hoogspanningsbuizen op het deksel.laagspanningsbuis aan de wand van de tank en oogboutDe schakelaar moet worden ingesteld op basis van de instructie na het uitschakelen.
Productomvang
met een vermogen van niet meer dan 50 W
met een vermogen van niet meer dan 50 W
Primary voltage tot en met 36 kV
Andere elektrische apparaten
Koeltype: ONAN
Beschikbare vloeistoffen: minerale olie en estervloeistoffen
Hoofdgegevens
| Transformatortype | Overheadverdelingstransformator, conventionele type |
| Fase | Eénfase |
| Capaciteit | 10 KVA |
| Primaire spanning | 12470 |
| Klasse primaire spanning | Klasse 25 kV |
| Secundaire spanning | 120/240V (L-N-L) |
| Secundaire BIL | 30 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | KNAN; zelfgekoeld |
| Efficiëntiestandaard (s) | Voldoet aan DOE 2016 normen, voldoet aan CSA normen voldoet aan ANSI/IEEE normen |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Omgevingstemperatuur | 40°C |
| Omgevingstemperatuurbereik | -40°C tot +40°C (-50°F tot +104°F) |
| Geluidsniveau | 48 dBA |
| Tankmateriaal | 304 roestvrij staal |
| Ratings | Voldoet/overschrijdt DOE 2016-efficiëntiecijfers |
| Efficiëntie | 98.30% |
| Geen belastingverlies (in watt) | +/- 47 W |
| Volledige belastingverlies (in watt) | +/- 156 W |
| Totale belastingverlies (in watt) | +/- 203 W |
Tekening
Specificaties
| 10kva-500kva Transformator met een enkele fase in olie ondergedompeld | ||||||
| Nominale kapitaalhoeveelheid ((kVA) | Hoog | Laagspanning (v) | Verbindingssymbool | Standaard | Impedantie bij kortsluiting ((%) | Efficiëntie |
| Spanning (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 tot 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Accessoires
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
