| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | D-100/35 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $1000-$10000 |
| Verpakking Details: | Hoofdstuk van triplex |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Fase: | Eénfase | Nominale capaciteit: | 100kVA |
|---|---|---|---|
| Primaire spanning: | 34500GrdY/19920V | Secundaire spanning: | 240/120V |
| Frequentie: | 60 HZ | Wikkelmateriaal: | Koper/Aluminium |
| Efficiëntie: | 99,10% | ||
| Hoog licht: | DOE 2016 Pad Mounted Distribution Transformer,Olie ondergedompelde pad gemonteerde distributie transformator,Transformator met een enkelfasig verdelingsplatform |
||

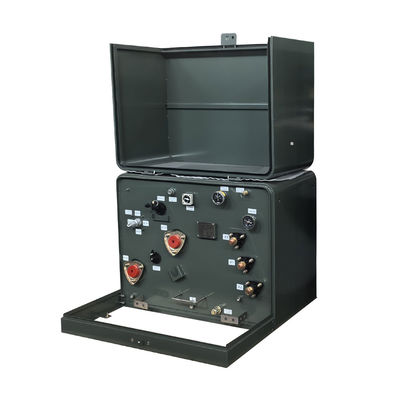

100Kva enkelfasige pad-gemonteerde distributietransformator met olie ondergedompeld voldoet aan DOE 2016 34,5KV tot 220V
De nominale capaciteit van de transformer met een enkelfasig pad is 15-250 kVA. De transformer met een enkelfasig pad wordt over het algemeen gebruikt op plaatsen waar voor civiele doeleinden een enkelfasig vermogen nodig is.zoals huishoudelijke apparaten, enz. en zijn capaciteit is relatief kleiner dan die van een driefasige pad-gebouwde transformator. Voldoet aan de volgende normen: IEC60076, ANSI/IEEEC57.12.00, C57.12.20, C57.12.38, C57.12.90, CSA, enz.
structuur

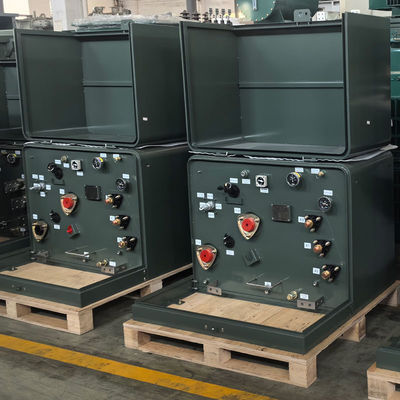

Fabrieksfoto's
Hoofdgegevens
| Transformatortype | Pad gemonteerd, compartimententype I en II |
| Configuratie van de transformator | Vloeistof gevulde pad gemonteerd |
| Transformatorvoertype | Loopvoeding |
| Fase | Eénfase |
| Capaciteit | 100 KVA |
| Primaire spanning | 34500GrdY/19920 |
| Klasse primaire spanning | Klasse 35 kV |
| Primaire BIL | 150 kV |
| Secundaire spanning | 240/120 (L-N-L) voor 120/240V Distributie |
| Klasse secundaire spanning | 1Klasse 2 kV |
| Secundaire BIL | 30 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | ONAN; zelfgekoeld |
| Impedantie | 10,7-2,7% Typisch |
| Primaire beëindigingsovereenkomst | ANSI-type I-arrangement |
| Primaire beëindiging | Buiten geklemde integrale buizen met afneembare stuivers, 200A dode breuk |
| Beperking van de schakelaar voor het doorbreken van de belasting | 200 ampère, 35 kV, 10 kArms |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Omgevingstemperatuur | 40°C |
| Omgevingstemperatuurbereik | -40°C tot +40°C (-50°F tot +104°F) |
| Geluidsniveau | 51 dBA |
| Klassificatie van de behuizing | NEMA 3R weerbestendige bedradingskast, verzegelde tank |
| Afmetingen* | 36.5''-W x 42.5''-D x 36''-H |
| Drooggewicht (zonder olie) * | 749.56 lb |
| Totaal gewicht (gevulde vloeistof) * | 2,024.36 lb |
| Ratings | Voldoet/overschrijdt DOE 2016-efficiëntiecijfers |
| Efficiëntie | 99.10% |
| Geen belastingverlies (in watt) * | +/- 273W |
| Verlies van belasting (in watt) * | +/- 1,105 W |
Specificatie
| 25kva-500kva transformer met een enkelfasemontage | ||||||
| Nominale kapitaalhoeveelheid ((kVA) | Hoog | Laagspanning (v) | Verbindingssymbool | Standaard | Impedantie bij kortsluiting ((%) | Efficiëntie |
| Spanning (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Tekening
Accessoires
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
