| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | D-75/15 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $1000-$10000 |
| Verpakking Details: | Hoofdstuk van triplex |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Fase: | Eénfase | Nominale capaciteit: | 75KVA of Aangepast |
|---|---|---|---|
| Primaire spanning: | 12470V of op maat | Secundaire spanning: | 220 V |
| Koel klasse: | KNAN; zelfgekoeld | Impedantie: | 20,4% |
| Wikkelmateriaal: | Koper of aangepast | Efficiëntie: | 99.15% |
| Hoog licht: | Transformator met een enkelfasig verdelingsplatform,75 Kva Pad gemonteerde distributie transformator,220 V padmontageverdelingstransformer |
||

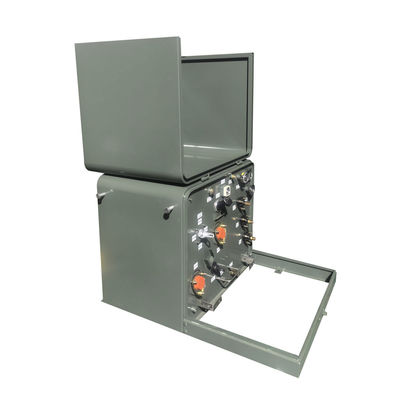

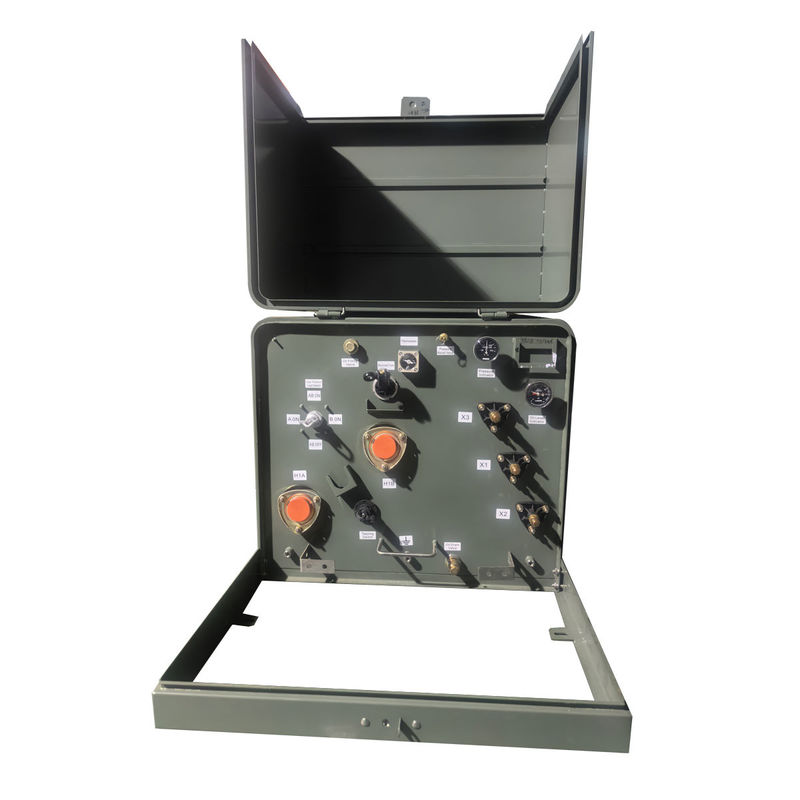

75Kva enkelfasige pad gemonteerde distributie transformator stap naar beneden 12470v 220v buiten
De nominale capaciteit van de transformer met een enkelfasig pad is 15-250 kVA. De transformer met een enkelfasig pad wordt over het algemeen gebruikt op plaatsen waar voor civiele doeleinden een enkelfasig vermogen nodig is.zoals huishoudelijke apparaten, enz. en zijn capaciteit is relatief kleiner dan die van een driefasige pad-gebouwde transformator. Voldoet aan de volgende normen: IEC60076, ANSI/IEEEC57.12.00, C57.12.20, C57.12.38, C57.12.90, CSA, enz.
Kenmerken
Kwaliteitssysteem ISO 9001 gecertificeerd
Voldoen aan de DOE-normen voor energie-efficiëntie of overschrijden de ANSI/IEEE- en NEMA-normen
De verpakking van de tank overschrijdt IEEE Std C57.12.28TM-2005 en IEEE Std C57.12.29TM-2005-normen (alleen eenheden van roestvrij staal)
Volledige overeenstemming met IEEE Std C57.12.28TM-2005-normen inzake de integriteit van de behuizing
1. Drukverminderaar
2. Voorraden voor vloeistofvulling en -afvoer
3Laser gegraveerde naamplaat
4. Drijvende slotzak voor gemakkelijke uitlijning
5. Decal bushing aanduidingen
6.Geweldde koepelde tankdeksel
7Klik hier om Transformer tekeningen te krijgen.
8. Stripjes van niet-corrosief materiaal
9. Kronen tank
10Verwijderbare rand
11- Scharnier deur met roestvrij staal scharnieren en vaten
12. Aardband van X2 naar tankgrond
13. HV-buisputten voor dode koppelingen aan de voorkant van de elleboog
14Hoogspanningsboorputten-200A en laagspanningsboorputten
Fabrieksfoto's
Hoofdgegevens
| Transformatortype | met een laag van meer dan 10 mm, |
| Configuratie van de transformator | Vloeistof gevulde pad gemonteerd |
| Transformatorvoertype | Loopvoeding |
| Operatie | Steeg-down-operatie |
| Fase | Drie fasen |
| Capaciteit | 75 KVA |
| Vectorgroep | - Ja, ja. |
| Primaire spanning | 13800GrdY/7968 |
| Klasse primaire spanning | Klasse 15 kV |
| Primaire fasor | Grounded Wye |
| Primaire BIL | 95 kV |
| Secundaire spanning | 208Y/120 |
| Klasse secundaire spanning | 1Klasse 2 kV |
| Secundaire fasor | Wye-N |
| Secundaire BIL | 30 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | KNAN; zelfgekoeld |
| Beperking van de schakelaar voor het doorbreken van de belasting | 200 ampère, 15 kV |
| Efficiëntiestandaard (s) | Voldoet aan DOE 2016 normen, voldoet aan CSA normen voldoet aan ANSI/IEEE normen |
| K-factor rating (harmonische mitigatie) | K-1 (Standaard) |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Omgevingstemperatuur | 40°C |
| Omgevingstemperatuurbereik | -40°C tot +40°C (-50°F tot +104°F) |
| Geluidsniveau | 51 dBA |
| Toegangsgat voor het tankdek | N/A |
| Afmetingen* | 61"W x 43"D x 69"H |
| Drooggewicht (zonder olie) * | 730 lb |
| Totaal gewicht (gevulde vloeistof) * | 2160 lb |
| Efficiëntie in % | 99.10% |
Specificatie
| 25kva-500kva transformer met een enkelfasemontage | ||||||
| Nominale kapitaalhoeveelheid ((kVA) | Hoog | Laagspanning (v) | Verbindingssymbool | Standaard | Impedantie bij kortsluiting ((%) | Efficiëntie |
| Spanning (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Tekening
Accessoires
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
