| Fase: | drie Fase | Capaciteit: | 5000KVA |
|---|---|---|---|
| Primaire spanning: | 34500GrdY/19920 | Secundaire spanning: | 480 V |
| Frequentie: | 60 HZ | Temperatuurverhoging: | 65°C |
| Geluidsniveau: | 65dBA | Wikkelmateriaal: | met een gewicht van niet meer dan 10 kg |
| Hoog licht: | 5000 kVA Pad Mount Distributie Transformer,Olie ondergedompelde pad Mount Distributie Transformer,Driefasige verdelingstransformator |
||

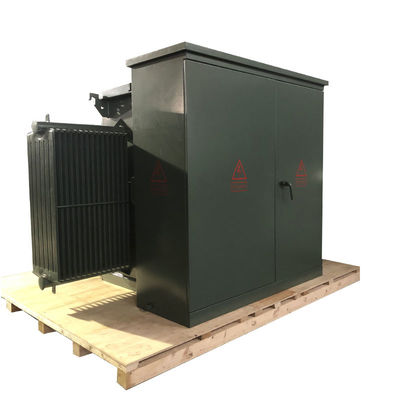

5000 kVA Pad Mount Driefasige Olie-onderdompelde distributie transformator 35kv
WINLEY presenteert een uitgebreid assortiment met vloeistof gevulde driefase Pad-mounted distributie transformatoren die voldoen aan de relevante ANSI®/IEEE® normen.met een breedte van niet meer dan 50 mmDeze transformatoren zijn ideaal voor toepassingen die hoge spanning en een aanzienlijke capaciteit vereisen, waaronder krachtsubstanties en industrieel energieverbruik.
STRUCTURE
1) Het transformatorgedeelte en het bedieningskastgedeelte van de Amerikaanse versie, waarvan het transformatorgedeelte een volledig afgesloten constructie is,en de isolerende olie kan twee soorten hoog ontstekingspunt olie of gewone olie zijn.

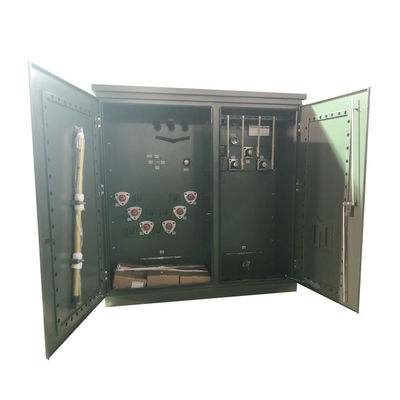

2) De bedieningskast is verdeeld in een hoogspanningsruimte en een laagspanningsruimte.
3)De hoogspanningsruimte is uitgerust met: hoogspanningskabel aansluiting, bliksemscherm, laadschakelaar bedieningshandgreep, niet-opwekkende kraan schakelaar handgreep, aansluitingssluiting, druk losklep,thermometer, drukmeter, olie-positiemeter, olievulpluggen, olieafvoerventielen, enz., belastingschakelaars, stop-excitatie kraan wisselers, plug-in zekeringen, enz.zijn allemaal ondergedompeld in transformator olie samen met de transformator kernDe hoogspanningskabel en de transformator zijn verbonden door ellebogenkabels.
4) De laagspanningszijde kan worden geïnstalleerd met luchtcircuitsluiters, stroomtransformatoren, evenals elektrische energiemeters, ammeter en voltmeter,en uitgangscircuits en capaciteitscompensatieapparaten kunnen worden geconfigureerd volgens de behoeften van de gebruiker.
Prestaties
1. met behulp van de golfvormige tankverzegelingsstructuur, om contact met lucht te voorkomen, water in contact met de transformator, waardoor de mate van veroudering van de olie wordt verminderd,om de levensduur van de transformator te verlengenDoor de elastische vervorming van gegolfde om de omvang verandering van transformator olie warmte bodems koud krimpen.
2. de productstructuur voor het type buitenshuis, olievrij kussen, hoog antifouling niveau;; in normale gebruiksduur zonder vervangende transformatorolie, echt onderhoudsvrij,om de veilige werking en betrouwbaarheid van het netwerk te waarborgen.
3. de transformator is voorzien van een veiligheidsvoorziening voor drukontlading, wanneer de druk van een transformator bij storing te hoog is,het kan veilig en betrouwbaar worden vrijgegeven via het drukverlichtingsklep om de uitbreiding van het ongeval te voorkomen.
Hoofdgegevens
| Configuratie van de transformator | Vloeistof gevulde pad gemonteerd |
| Transformatorvoertype | Loopvoeding |
| Operatie | Steg-down-operatie (niet goedgekeurd voor stap-up) |
| Fase | Drie fasen |
| Capaciteit | 5 MVA (5000 KVA) |
| Vectorgroep | YnD1 |
| Primaire spanning | 34500GrdY/19920 |
| Klasse primaire spanning | Klasse 35 kV |
| Primaire fasor | Grounded Wye |
| Primaire BIL | 200 kV |
| Secundaire spanning | 480 V |
| Klasse secundaire spanning | 1Klasse 2 kV |
| Secundaire fasor | Delta |
| Secundaire BIL | 30 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | KNAN; zelfgekoeld |
| Impedantie | 50,0% Typisch |
| Efficiëntiestandaard (s) | Voldoet aan DOE 2016 normen, voldoet aan CSA normen voldoet aan ANSI/IEEE normen |
| K-factor rating (harmonische mitigatie) | K-1 (Standaard) |
| Impulsaandrijving | N/A |
| Isolatievloeistof | Biologisch afbreekbare natuurlijke plantaardige olie-ester isolerende vloeistof - niet-PCB-vloeistof |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Omgevingstemperatuur | 40°C |
| Omgevingstemperatuurbereik | -40°C tot +40°C (-50°F tot +104°F) |
| Geluidsniveau | 65 dBA |
| Verhoogte (hoogte) | 3300ft (1000 meter) boven zeeniveau |
| Klassificatie van de behuizing | NEMA 3R weerbestendige bedradingskast, verzegelde tank |
| Afmetingen* | 96' W x 108' D x 94' H |
| Drooggewicht (zonder olie) * | 8,040 lbs |
| Totaal gewicht (gevulde vloeistof) * | 14,330 lbs |
| Ratings | Voldoet/overschrijdt DOE 2016-efficiëntiecijfers |
| Kenmerken | Pentahead Bolt Invoer Assemblage |
| Efficiëntie in % | 98.50% |

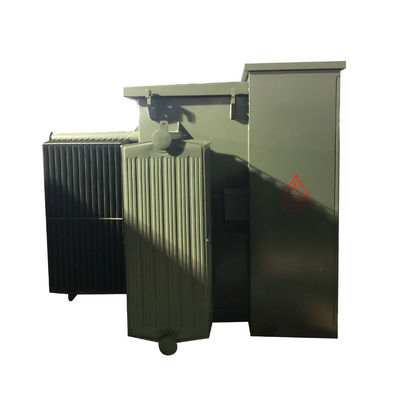

Technische tekeningen
Specificatie
| Driefasige transformator op pad | ||||
| Nominaal vermogen (KVA) | Hoogspanning (KV) | Laagspanning (V) | Verlies (W) | |
| Verlies zonder belasting (W) | Verlies tijdens de lading (W) | |||
| 75 kVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere |
120/240V 480 Y/ 277V 600 Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 kVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 kVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 kVA | 980 | 7500 | ||
| 1000 kVA | 1150 | 10300 | ||
| 1500 kVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
