| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | D-250/5 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $1000-$10000 |
| Verpakking Details: | Hoofdstuk van triplex |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Fase: | Eénfase | Nominale capaciteit: | 250 kVA |
|---|---|---|---|
| Koel klasse: | OP EEN; Zelfgekoeld | Frequentie: | 50 Hz/60 Hz |
| Primaire spanning: | 4160GrdY/2400 | Secundaire spanning: | 240/120V |
| Wikkelmateriaal: | met een gewicht van niet meer dan 10 kg | Efficiëntie: | 99.20% |
| Hoog licht: | Transformator met een enkelfasegeld,4160 V transformer gemonteerd op een elektrisch distributieplatform,250kva Pad-gebouwde transformator |
||

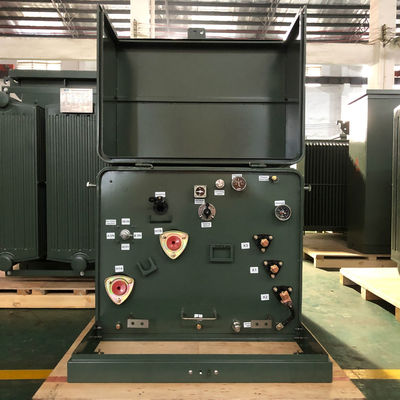

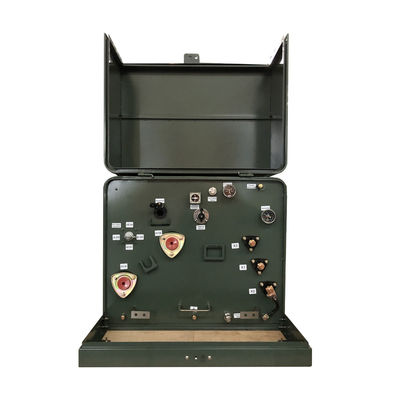

250Kva enkelfasenpad gemonteerd transformator olie ondergedompeld vermogen elektrische distributie 4160V
structuur
Samenvatting
1) Transformatoren met een enkelfasen pad zijn geplaatst in een kast met deuren en sloten, meestal buiten.
2)Al deze distributie-transformatoren zijn olie-geïsoleerd, seafroogd, verkrijgbaar in lus- of radialvoeding en hebben een dode voorzijde.
3) Deze transformatoren zijn verkrijgbaar in twee basiskonfiguratieren: radio en lusvoeding, die worden geselecteerd op basis van het type circuit waarop de transformatoren worden ingesloten.
Hoofdgegevens
| Transformatortype | met een laag van meer dan 10 mm, |
| Configuratie van de transformator | Vloeistof gevulde pad gemonteerd |
| Transformatorvoertype | Loopvoeding |
| Fase | Eénfase |
| Capaciteit | 250 |
| Primaire spanning | 4160GrdY/2400 |
| Primaire fasor | Grounded Wye |
| Primaire BIL | 60 kV |
| Secundaire spanning | 240/120V (L-N-L) |
| Secundaire fasor | Dual Winding Single Phase |
| Secundaire BIL | 30 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Koelklasse | ONAN; zelfgekoeld |
| Efficiëntie | Voldoen aan de DOE 2016-norm |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Omgevingstemperatuur | 40°C |
| Geluidsniveau | 55 dBA |
| Verhoogte (hoogte) | 3300ft (1000 meter) boven zeeniveau |
| Tankmateriaal | 304 roestvrij staal |
| Ratings | Voldoet/overschrijdt DOE 2016-efficiëntiecijfers |
| Efficiëntie | 99.20% |
| Totale belastingverlies (in watt) * | +/- 3445 W |
Fabrieksfoto's
Specificatie
| 25kva-500kva transformer met een enkelfasemontage | ||||||
| Nominale kapitaalhoeveelheid ((kVA) | Hoog | Laagspanning (v) | Verbindingssymbool | Standaard | Impedantie bij kortsluiting ((%) | Efficiëntie |
| Spanning (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Tekening
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
