3000Kva Driefasige lusvoeding Radiële voeding 3-fasige pad gemonteerde transformator 12.47kv 13.2kv 13.8kv

Merknaam:	WINLEY
Modelnummer:	S-3000/15
MOQ:	1 eenheid
Prijs:	$5000-$150000
Verpakking:	Hoofdstuk van triplex
Betalingsvoorwaarden:	T/T

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

CE,ISO

Fase:

Drie fasen

Capaciteit:

3000 KVA

Primaire spanning:

12470V of op maat

Secundaire spanning:

480Y/277

Vectorgroep:

Temperatuurverhoging:

Impedantie (typisch):

50,75%

Wikkelmateriaal:

koperen

Levering vermogen:

1000 stuks/maand

Markeren:

3000 Kva padmontage transformator

12.47kv pad gemonteerde transformator

13.8kv padmontage transformator

Productbeschrijving

3000 mva Driefasige lusvoeding Radiële voeding 3-fasige pad gemonteerde transformator 12.47kv 13.2kv 13.8kv

WINLEY presenteert een uitgebreid assortiment met vloeistof gevulde driefase Pad-mounted distributie transformatoren die voldoen aan de relevante ANSI®/IEEE® normen.met een breedte van niet meer dan 50 mmDeze transformatoren zijn ideaal voor toepassingen die hoge spanning en een aanzienlijke capaciteit vereisen, waaronder krachtsubstanties en industrieel energieverbruik.

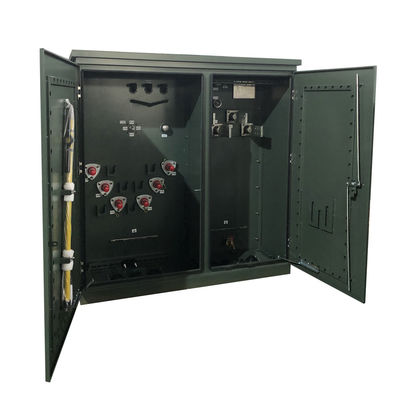

3000Kva Driefasige lusvoeding Radiële voeding 3-fasige pad gemonteerde transformator 12.47kv 13.2kv 13.8kv 0

STRUCTURE

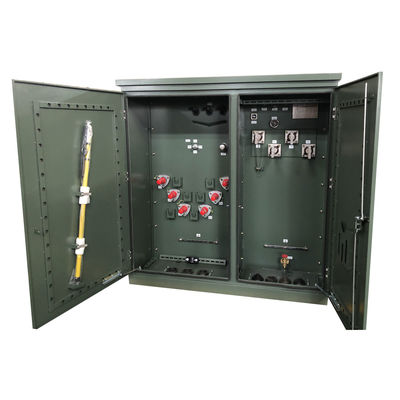

3000Kva Driefasige lusvoeding Radiële voeding 3-fasige pad gemonteerde transformator 12.47kv 13.2kv 13.8kv 1

Hoofdgegevens

Transformatortype	met een laag van meer dan 10 mm,
Transformatorvoertype	Loopvoeding
Operatie	Steg-down-operatie (niet goedgekeurd voor stap-up)
Fase	Drie fasen
Capaciteit	3 MVA (3000 KVA)
Vectorgroep	DYN1
Primaire spanning	andere elektrische apparaten
Secundaire spanning	480Y/277
Klasse secundaire spanning	1Klasse 2 kV
Secundaire BIL	30 kV
Frequentie	60 Hz
Temperatuurverhoging	65°C
Isolatiewaarde	Klasse E Isolatie - 120°C, 248°F
Koelklasse	KNAN; zelfgekoeld
Impedantie	50,0-7,5%
Vloeistof (olie) gewicht*	2,545 lb
Wikkelmateriaal	met een gewicht van niet meer dan 10 kg
Omgevingstemperatuur	40°C
Omgevingstemperatuurbereik	-40°C tot +40°C (-50°F tot +104°F)
Geluidsniveau	63 dBA
Verhoogte (hoogte)	3300ft (1000 meter) boven zeeniveau
Afmetingen*	90 W x 80 D x 83 H
Drooggewicht (zonder olie) *	5,810 lb
Totaal gewicht (gevulde vloeistof) *	12,576 lb
Ratings	Voldoet/overschrijdt DOE 2016-efficiëntiecijfers
Kenmerken	Pentahead Bolt Invoer Assemblage
Totale belastingverlies (in watt) bij 50%	+/- 12,090 W

Specificatie

Nominaal vermogen (KVA)	Hoogspanning (KV)	Laagspanning (V)	Verlies (W)
Nominaal vermogen (KVA)	Hoogspanning (KV)	Laagspanning (V)	Verlies zonder belasting (W)	Verlies tijdens de lading (W)
75 kVA	24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere	120/240V 480 Y/ 277V 600 Y/ 347V	180	1250
112.5KVA			200	1500
150 kVA			280	2200
225 KVA			400	3050
300 kVA			480	3650
500 KVA			680	5100
750 kVA			980	7500
1000 kVA			1150	10300
1500 kVA			1640	14500
2000 KVA			2160	20645
2500 KVA			2680	23786
3000 KVA			3300	25300
3750 KVA			4125	27875
5000 KVA			5200	30000

Technische tekeningen

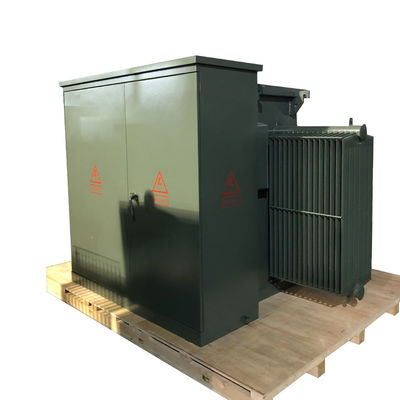

3000Kva Driefasige lusvoeding Radiële voeding 3-fasige pad gemonteerde transformator 12.47kv 13.2kv 13.8kv 2

Optioneel accessoire

3000Kva Driefasige lusvoeding Radiële voeding 3-fasige pad gemonteerde transformator 12.47kv 13.2kv 13.8kv 3

Productieproces

Veelgestelde vragen

1K: Kan ik een monster bestellen?

A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.

2. V: Wat is de doorlooptijd?

A: Massaproductietijd 15-25 dagen.

3V: Hoe lang is de garantie?

A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.

4. V: Is OEM/ODM beschikbaar?

A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.

Op maat gemaakte diensten:

a. aangepaste kleur en speciale functie.

b. Op maat gemaakte doos.

c. het logo van de klant afdrukken.

d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.

5V: Hoe controleer ik de kwaliteit van de producten?

A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
