| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | S-300/15 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $5000-$150000 |
| Verpakking Details: | Hoofdstuk van triplex |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Fase: | Drie fasen | Capaciteit: | 300KVA |
|---|---|---|---|
| Primaire spanning: | 12470GrdY/7200V | Secundaire spanning: | 480Y/277 |
| Koel klasse: | KNAN; zelfgekoeld | Vectorgroep: | YnYn0 |
| Temperatuurverhoging: | 65°C | Isolatiewaarde: | Klasse E Isolatie - 120°C, 248°F |
| Hoog licht: | 300 Kva padmontage transformator,Vervaardiging van elektrische elektrische apparaten,Driefasige transformer op pad |
||

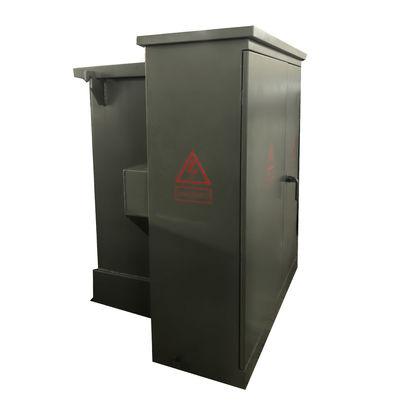

300Kva Driefasen pad gemonteerd transformator Loop Voeding 12470GrdY/7200 tot 480Y/277
samenvatting
De driefasige transformer met padmontage dompelt de belastingschakelaar en de veiligheidsspeler op de hoogspanningszijde van de transformer met de kern en de wikkels van de transformer in dezelfde olietank,heeft de voordelen van geavanceerde structuur, betrouwbare prestaties, energiebesparing en verbruiksreductie, flexibel gebruik, sterke aanpassingsvermogen en economische voordelen.

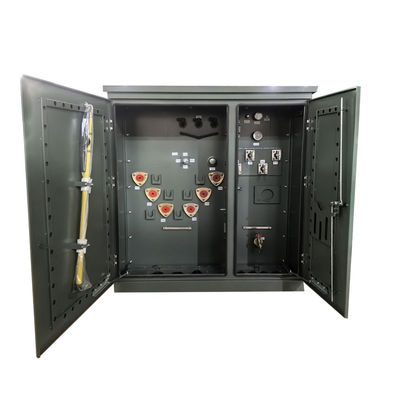

productstructuur
Beschrijving
1) De structuur is compact en redelijk, en het volume is klein, wat slechts ongeveer een derde is van de Europese wisseldoos met dezelfde capaciteit;
2) Volledig afgesloten, volledig geïsoleerde structuur, geen noodzaak tot het opzetten van veiligheidsbelemmeringen en betrouwbare garantie voor persoonlijke veiligheid;
3) Er zijn verschillende stroomvoorzieningssystemen waar gebruikers uit kunnen kiezen, die een terminale stroomvoorziening kunnen aannemen en een ringnetwerk of een dubbele stroomvoorziening kunnen realiseren;
4)S11-krachttransformator met olie ondergedompeld, met een laag verlies, een lage temperatuurstijging en een grote overbelastingcapaciteit;
5)Er worden dubbele zekers gebruikt voor de bescherming (back-up-sekering + plug-in-sekering).en de plug-in veiligheidsbeschermer heeft de eigenschappen van dubbele gevoeligheid voor stroom en temperatuur om de veilige en betrouwbare werking van het product te garanderen;
6)De 200A-kabelverbinding kan onder belasting worden aangesloten en ontkoppeld en kan in noodgevallen worden bediend als een belastingschakelaar.
7) De wikkeling heeft een Dyn11-verbinding en de ijzeren kern heeft een driefase vierkolomstructuur, zodat het product onder elke asymmetrische belasting kan draaien en het neutrale punt niet drijft,de spanning is stabiel, de kwaliteit van de stroomvoorziening is hoog, de kast wordt verwarmd, het geluid is laag en de prestaties van de bliksembescherming zijn goed;
8)Het kabinet neemt anti-corrosie ontwerp en speciale spray verf behandeling, mooi en nieuw, geschikt voor verschillende omgevingen, en bereiken het effect van het verfraaien van de stad.
Hoofdgegevens
| Configuratie van de transformator | Vloeistof gevulde pad gemonteerd |
| Transformatorvoertype | Loopvoeding |
| Operatie | Steg-down-operatie (niet goedgekeurd voor stap-up) |
| Fase | Drie fasen |
| Capaciteit | 300 KVA |
| Vectorgroep | - Ja, ja. |
| Primaire spanning | 12470GrdY/7200 |
| Klasse primaire spanning | Klasse 15 kV |
| Primaire fasor | Grounded Wye |
| Primaire BIL | 95 kV |
| Secundaire spanning | 480Y/277 |
| Klasse secundaire spanning | 1Klasse 2 kV |
| Secundaire fasor | Wye-N |
| Secundaire BIL | 30 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | KNAN; zelfgekoeld |
Technische tekeningen
Specificatie
| Driefasige transformator op pad | ||||
| Nominaal vermogen (KVA) | Hoogspanning (KV) | Laagspanning (V) | Verlies (W) | |
| Verlies zonder belasting (W) | Verlies tijdens de lading (W) | |||
| 75 kVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere |
120/240V 480 Y/ 277V 600 Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 kVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 kVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 kVA | 980 | 7500 | ||
| 1000 kVA | 1150 | 10300 | ||
| 1500 kVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
