| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | D-37.5/5 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $1000-$10000 |
| Verpakking Details: | Hoofdstuk van triplex |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Fase: | Eénfase | capaciteit: | 37.5Kva of aangepast |
|---|---|---|---|
| Koelmethode: | ONAN/KNAN | Frequentie: | 60 Hz |
| Primaire spanning: | 4160GrdY/2400 of op maat | Secundaire spanning: | 277/480V |
| Wikkelmateriaal: | Koper/aluminium | Efficiëntie: | 98.80% |
| Hoog licht: | 15kva transformator op paal,Transformator met boveninstallatie-staaf,Transformator met een enkelfasige paal |
||

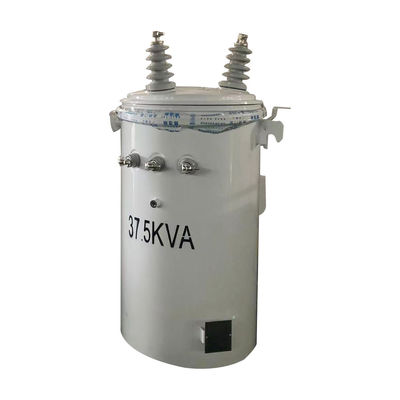

37.5kva luchtinstallatietype enkelfasige 15kva paal gemonteerde transformator
Structurele kenmerken van de transformer op de SINLGE-fasespol
1De tankdeksels zijn voorzien van hoogspanningsbuizen van porselein die voorzien zijn van ringterminals, die zowel aluminium- als koperkabels kunnen bevatten.
2De cirkelvormige naaistructuur van de tankdek zorgt voor een gelijkmatige spanningsverdeling en een betrouwbare afdichting.
3De ringbouten op de tankwand dienen als laagspanningsbuis en terminal en zijn met tin bekleed.
4Dit product wordt geleverd met een drukverlichtingsklep die zelfverzegelbaar is.
5Volgens de ANSI-normen voldoen de boven- en onderhanghaken van de transformator.
6De grondterminal op de tank is een ringbout grondterminal.
Hoofdgegevens
| Transformatortype | Overheadverdelingstransformator, conventionele type |
| Configuratie van de transformator | Vloeistof gevulde paal gemonteerd |
| Fase | Eénfase |
| Capaciteit | 37.5 KVA |
| Primaire spanning | 4160GrdY/2400 |
| Secundaire spanning | 277/480V (L-N-L) |
| Klasse secundaire spanning | 1Klasse 2 kV |
| Secundaire BIL | 30 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | ONAN; zelfgekoeld |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Omgevingstemperatuur | 40°C |
| Omgevingstemperatuurbereik | -40°C tot +40°C (-50°F tot +104°F) |
| Geluidsniveau | 48 dBA |
| Afmetingen* | 24.8''-W x 26.77''-D x 40.16''-H |
| Voldoet/overschrijdt DOE 2016-efficiëntiecijfers | |
| Efficiëntie | 98.80% |
Ontwerptekeningen
Accessoires
Specificatie
| 10kva-500kva Transformator met een enkele fase in olie ondergedompeld | ||||||
| Nominale kapitaalhoeveelheid ((kVA) | Hoog | Laagspanning (v) | Verbindingssymbool | Standaard | Impedantie bij kortsluiting ((%) | Efficiëntie |
| Spanning (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 tot 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Kenmerken
1De tankdeksels zijn voorzien van hoogspanningsbuizen van porselein die voorzien zijn van ringterminals, die zowel aluminium- als koperkabels kunnen bevatten.
2De cirkelvormige naaistructuur van de tankdek zorgt voor een gelijkmatige spanningsverdeling en een betrouwbare afdichting.
3De ringbouten op de tankwand dienen als laagspanningsbuis en terminal en zijn met tin bekleed.
4Dit product wordt geleverd met een drukverlichtingsklep die zelfverzegelbaar is.
5Volgens de ANSI-normen voldoen de boven- en onderhanghaken van de transformator.
6De grondterminal op de tank is een ringbout grondterminal.
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
