| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | S-112/13.8 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $1000-$10000 |
| Verpakking Details: | Hoofdstuk van triplex |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Transformatortype: | met een gewicht van niet meer dan 50 kg | Fase: | drie Fase |
|---|---|---|---|
| Koelmethode: | OP EEN; Zelfgekoeld | Temperatuurverhoging: | 65°C |
| Primaire spanning: | 13800GrdY/7968 | Secundaire spanning: | 480Y/277 (L-N-L) |
| Frequentie: | 50/60 Hz | Wikkelmateriaal: | met een gewicht van niet meer dan 10 kg |
| Hoog licht: | Driefasige overheadverdelingstransformator,13.8KV overheadverdelingstransformator,Olie ondergedompelde overheadverdelingstransformator |
||

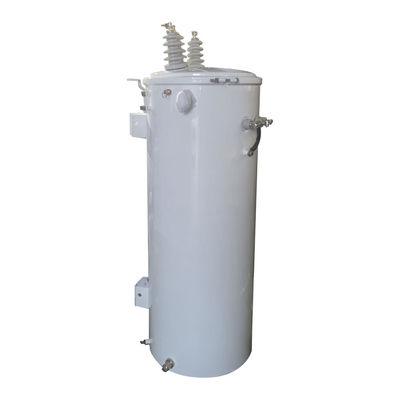

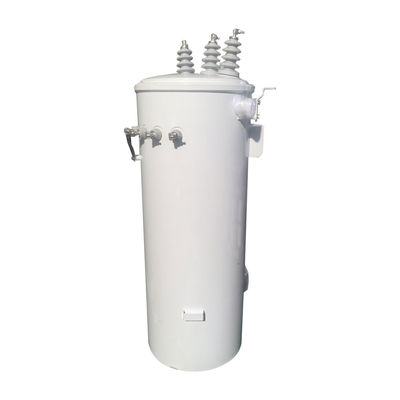

112.5Kva Driefasige paal gemonteerd overhead distributie transformator olie ondergedompeld 13.8KV 15KVA 25KVA 50KVA 75KVA 20KV 13200V 7620V tot 240V
WINLEY's Three Phase Pole Mounted Round Tank is ontworpen voor gebruik in gebieden waar driefasenkracht nodig is, maar de ruimte beperkt is.Het biedt een schoner uitziende dienst met lagere installatiekosten dan een bank van drie enkelfasetransformatorenTriplex kern/spoel is de keuze voor het bedienen van elektrische motorbelastingen, vooral bij frequente motorstart.
Standaard kenmerken
Voldoet aan of overtreft de huidige IEEE, NEMA normen.
Triplex kern/spoel ontwerp.
Wetproces hoogspanningsbuizen.
Gevormde laagspanningsbuizen van polymeer.
met een vermogen van meer dan 50 W;
Twee tanks aan de grond.
Voorzieningen voor de bevestiging van de bliksemhalter.
1/2 ̊ afvoerstop.
Automatische drukverlichting.
Minerale olie.
Een tank van licht staal en een afgesloten deksel.
Laser gegraveerde naamplaat.
Hoofdgegevens
| Transformatortype | Overheadverdelingstransformator, conventionele type |
| Configuratie van de transformator | Vloeistof gevulde paal gemonteerd |
| Transformatorpolariteitstype | Subtractief |
| Fase | Drie fasen |
| Capaciteit | 112.5 KVA |
| Primaire spanning | 13800GrdY/7968 |
| Secundaire spanning | 480Y/277 (L-N-L) |
| Klasse secundaire spanning | 1Klasse 2 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | ONAN; zelfgekoeld |
| Tap Changer | 5-positie kraanwisselaar met externe bedieningshandleiding |
| Klik op de plaats van de schakelaar | Midden van de tank, links van de montagevoorzieningen |
| Impedantie | 20,70-5% |
| Primaire verbindingstype | Levende bushing lug |
| Primaire beëindiging | Hoogspanningsbuizen van porselein |
| Efficiëntiestandaard (s) | Voldoet aan de DOE 2016-normen, aan de ANSI/IEEE-normen |
| K-factor rating (harmonische mitigatie) | K-1 (Standaard) |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Omgevingstemperatuur | 40°C |
| Geluidsniveau | 55 dBA |
| Kernmateriaal | Graangeoriënteerd staal |
| Tankmateriaal | Gelaagd staal |
| Afmetingen* | 30.71''-W x 31.89''-D x 47.24''-H |
| Totaal gewicht (gevulde vloeistof) * | 968 lb |
| Ratings | Voldoet/overschrijdt DOE 2016-efficiëntiecijfers |
| Efficiëntie | 99.10% |
| Geen belastingverlies (in watt) | +/- 227W |
| Volledige belastingverlies (in watt) | +/- 815 W |
Specificaties
| KVA | primaire spanningsbereik | secundaire spanningen |
| 30 | 4160 Grdy/2400 naar 24940Grdy/14400 |
208y/120 |
| 45 | 480y/277 | |
| 75 | 240 | |
| 112.5 | 480 | |
| 150 | 240△120 mid-tap |
Accessoires
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
