| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | D-75/15 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $1000-$10000 |
| Verpakking Details: | Hoofdstuk van triplex |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Nominale capaciteit: | 75kVA | Primaire spanning: | 12000V |
|---|---|---|---|
| Secundaire spanning: | 120/240V | Fase: | Eénfase |
| Koelmethode: | OP EEN; Zelfgekoeld | Efficiëntie: | 99.00% |
| Wikkelmateriaal: | met een gewicht van niet meer dan 10 kg | Temperatuurverhoging: | 65°C |
| Hoog licht: | Transformator met een enkelfasegeld,120 V padmontage-transformer,Transformator met dubbel wikkelingspad |
||

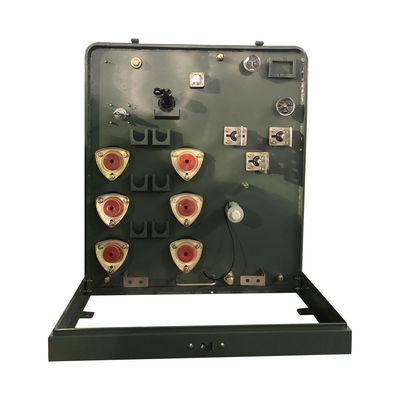

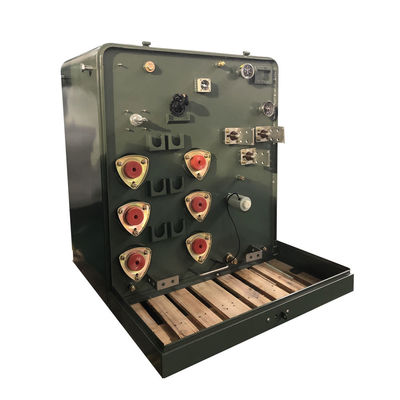

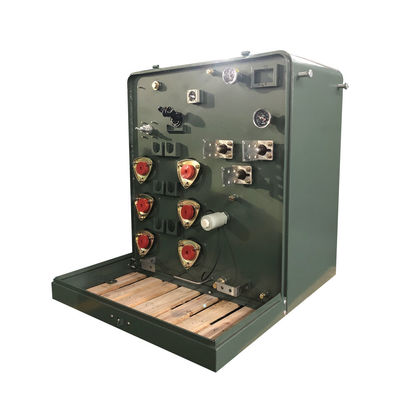

Samenvatting
De traditionele transformator is ontworpen in een doosvormige omhulsel.laag geluid, laag verlies, veiligheid en betrouwbaarheid.Het wordt veel gebruikt in woonwijken, commerciële centra, ziekenhuizen, parken, scholen, enz.beschikbaar in lus- of radiële voeding, en zijn blind voor,voldoen aan of overtreffen ANSI/CSA/IEEE-normen.
Productgegevens
Hoofdgegevens
| Transformatortype | Pad gemonteerd, compartimenten |
| Transformatorvoertype | Loopvoeding |
| Fase | Eénfase |
| Capaciteit | 75 KVA |
| Primaire spanning | 12000V |
| Primaire BIL | 95 kV |
| Secundaire spanning | 120/240 (L-N-L) |
| Secundaire fasor | Dual Winding Single Phase |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | ONAN; zelfgekoeld |
| Impedantie | 2% |
| Primaire verbindingstype | Dood front |
| Beperking van de schakelaar voor het doorbreken van de belasting | 200 ampère, 15 kV |
| Vloeistof (olie) gewicht* | 595.24 pond. |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Omgevingstemperatuur | 40°C |
| Omgevingstemperatuurbereik | -40°C tot +40°C (-50°F tot +104°F) |
| Geluidsniveau | 51 dBA |
| Verhoogte (hoogte) | 3300ft (1000 meter) boven zeeniveau of lager |
| Kernmateriaal | Graangeoriënteerd staal |
| Montage | Pad Mount |
| Afmetingen* | 51.4''-W x 45.67''-D x 41.53''-H |
| Drooggewicht (zonder olie) * | 617.28 pond. |
| Ratings | Voldoet/overschrijdt DOE 2016-efficiëntiecijfers |
| Efficiëntie | 99.00% |
| Totale belastingverlies (in watt) * | +/- 1092W |
Productteknische
| Transformator met een enkelfasig pad Specificatie | ||||||||
| Rating | Hoogspanning ((kV) | Geen ladingverlies | Verlies bij belasting | Hoogte | Diepte | Breedte | Olie Gewicht ((kg) | Totaal gewicht ((kg) |
| (kVA) | (mm) | (mm) | (mm) | |||||
| 15 kVA | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 of andere |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 kVA | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 kVA | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 kVA | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 kVA | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 kVA | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 kVA | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 kVA | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Performance-kenmerken
1)Combination Transformer Substation, De bovenkant van de kast is voorzien van een stalen plaatclampenstructuur van steenwol met ventilatiekanal,kan de zonnestraling effectief verminderen en zorgen voor de warmteafvoer.
2) Op het oppervlak van de gehele kast wordt een speciale primer en verf gespoten die een sterk corrosievermogen heeft.
3) De binnenkant kan worden onderverdeeld in respectievelijk hoogspanningskamer, transformatorkamer en laagspanningskamer.
4) Ook is het uitgerust met een automatische uitlaatinrichting voor temperatuurregeling om het temperatuurbereik te garanderen.
5)Elke eenheid heeft een onberispelijk besturingssysteem, een geladen display en een verlichtingssysteem.
6)De apparatuur voldoet aan de IP33-beschermingsvereisten, heeft een redelijk ontwerp, structuur en technologie, is van goede kwaliteit en is eenvoudig te onderhouden.
Productontwerp
Accessoires
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
