| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | S-300/15 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $5000-$150000 |
| Verpakking Details: | Hoofdstuk van triplex |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Fase: | drie Fase | capaciteit: | 300KVA |
|---|---|---|---|
| Primaire spanning: | 13800V | Secundaire spanning: | 208Y/120 |
| Koel klasse: | KNAN; zelfgekoeld | Vectorgroep: | Dyn1 |
| Frequentie: | 50/60 Hz | Wikkelmateriaal: | met een gewicht van niet meer dan 10 kg |
| Hoog licht: | 300 Kva driefasige transformator,Loopvoedingsdriefasige transformator,13800v padmontage transformator |
||

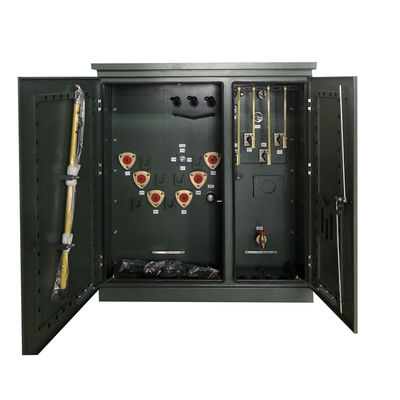

300Kva Driefasen-pad gemonteerd transformator Loop Voeding 13800V tot 208Y120V
Een padmounttransformer is een op de grond gemonteerde distributie-transformer, die gewoonlijk in een gesloten metalen kast is geplaatst, op een klein betonnen pad.Ze worden meestal geproduceerd in vermogen van ongeveer 75 tot ongeveer 5000 kVa en bevatten vaak ingebouwde zekers en schakelaars.Een typisch behuizing bevat een tank voor het vasthouden van de kern/spoel van de in olie of dergelijke ondergedompelde, op pad gemonteerde transformator.met een afmeting van niet meer dan 10 mm, maar niet meer dan 10 mm,Onze pad gemonteerde transformator is ontworpen en getest in overeenstemming met industriële normen, waaronder CSA, ANSI C.57, DOE, en IEEE indien van toepassing.
Kenmerken
• 60 Hz werking.
• 65°C gemiddelde wikkelhoogte.
• Radial- en lusvoederregeling.
• Dood en actief voortype HV-terminals.
• HV BIL 45 150 kV (dood front) 200 kV (live front).
• LV BIL 30 ¢ 60 kV.
• Driepuntsvergrendeling van een laagspanningsdeur.
• Hoogspanningsdeur, die pas kan worden geopend nadat
de laagspanningsdeur is geopend.
• Rigiede stalen afscherming.
• Transformatortenk van de dekking tot de basis gelast.
• Permanente naamplaat.
• Voorziening voor het vullen van een NPT-pijpkap van 1 inch.
• ANSI-tankpadden.
• Afvoerventiel en monsternemer van 1 inch.
• Automatische drukverlagende klep (35 SCFM).
• kraanwisselaar met (2) 2,5% boven volle capaciteit kraan
en onder de nominale waarde.
• Een handgat van 10×18 (of 14×25) in de transformator
tankdek.
• Geverfd in olijfgroen (Munsell 7GY 3.29/1.5).
• Ontworpen, vervaardigd en getest overeenkomstig
met de nieuwste ANSI-normen
Hoofdgegevens
| Transformatortype | met een laag van meer dan 10 mm, |
| Transformatorvoertype | Loopvoeding |
| Fase | Drie fasen |
| Capaciteit | 300 KVA |
| Vectorgroep | DYN1 |
| Primaire spanning | 13800V |
| Primaire fasor | Delta |
| Secundaire spanning | 208Y/120 |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | KNAN; zelfgekoeld |
| Tap Changer | 5-positie Tap Changer |
| Impedantie | 50,75% |
| Schakelaar voor het afsluiten van de lading | 4-positie laadbreukschakelaar |
| Efficiëntiestandaard (s) | Voldoet aan DOE 2016 normen, voldoet aan CSA normen voldoet aan ANSI/IEEE normen |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Omgevingstemperatuur | 40°C |
| Omgevingstemperatuurbereik | -40°C tot +40°C (-50°F tot +104°F) |
| Geluidsniveau | 55 dBA |
| Afmetingen* | 61 W x 54 D x 69 H |
| Totaal gewicht (gevulde vloeistof) * | 3,637 lb |
| Ratings | Voldoet/overschrijdt DOE 2016-efficiëntiecijfers |
| Voldoet/overschrijdt CSA-efficiëntiebeoordelingen | |
| Efficiëntie in % | 99.00% |
| Totale belastingverlies (in watt) bij 100% | +/- 3500 W |
Technische tekeningen
Specificatie
| Driefasige transformator op pad | ||||
| Nominaal vermogen (KVA) | Hoogspanning (KV) | Laagspanning (V) | Verlies (W) | |
| Verlies zonder belasting (W) | Verlies tijdens de lading (W) | |||
| 75 kVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere |
120/240V 480 Y/ 277V 600 Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 kVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 kVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 kVA | 980 | 7500 | ||
| 1000 kVA | 1150 | 10300 | ||
| 1500 kVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
