| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | S-75/15 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $5000-$150000 |
| Verpakking Details: | Hoofdstuk van triplex |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Fase: | drie Fase | Capaciteit: | 75 KVA of op maat |
|---|---|---|---|
| Primaire spanning: | 12470GrdY/7200V | Secundaire spanning: | 480Y/277 |
| Koel klasse: | KNAN; zelfgekoeld | Isolatiewaarde: | Klasse E Isolatie - 120°C, 248°F |
| Kernmateriaal: | staal met graanoriëntatie | Wikkelmateriaal: | Koper/Aluminium |
| Hoog licht: | Elektrische transformator met padmontage,75 Kva driefasige elektrische transformator,3Fase Pad gemonteerde transformator |
||

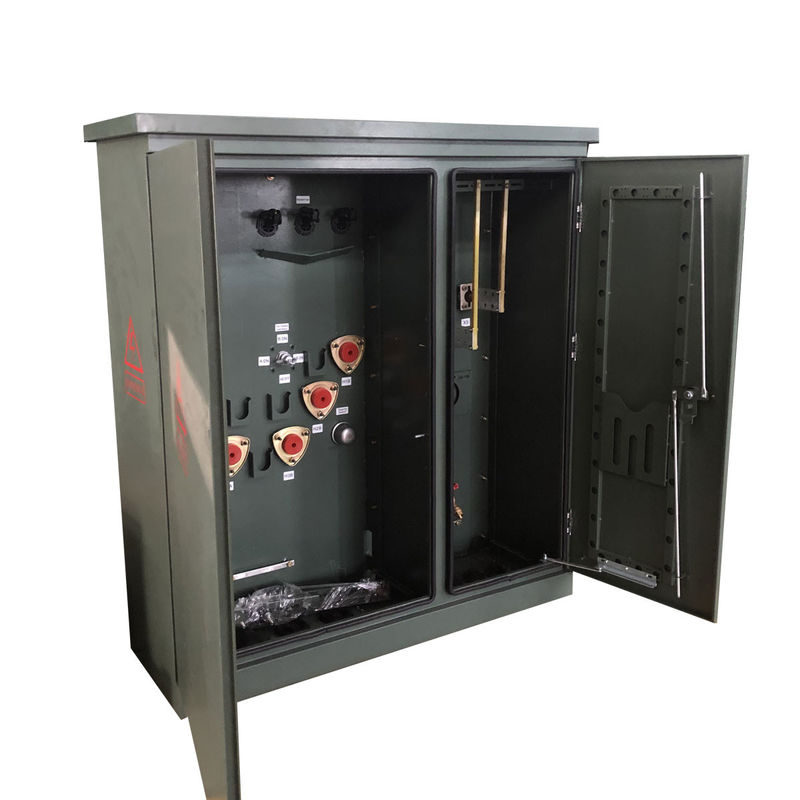

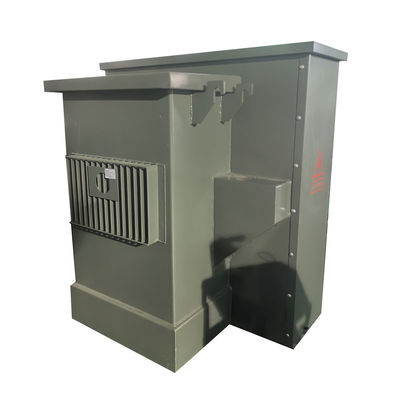

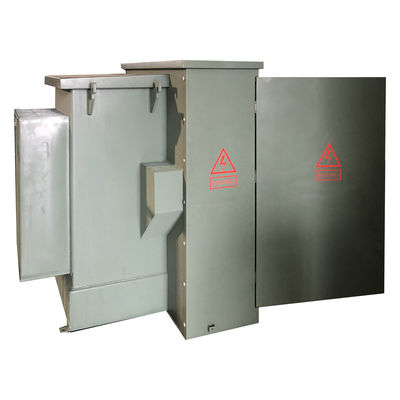

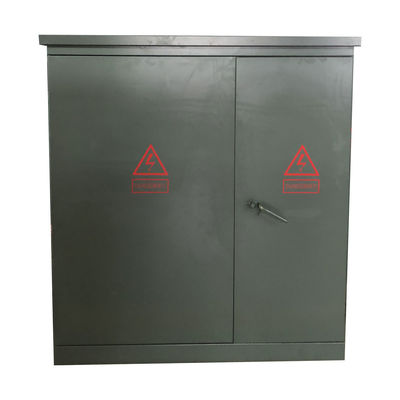

75Kva Driefasige elektrische transformator met pad 12470V tot 480V
WINLEY biedt een complete lijn van met vloeistof gevulde driefasige padmontage distributietransformatoren die voldoen aan de toepasselijke ANSI®/IEEE®-normen.Gecombineerde transformator is vooral van toepassing op het stadsnet van het laadcentrum, zodat het het verbruik kan verminderen en de kwaliteit van de stroomvoorziening kan verbeteren. Bovendien is deze serie producten op grote schaal gebruikt in gemeenschappen in het hele land,openbare plaatsen en industriële mijnbouwbedrijven en andere distributielocaties.
Prestaties
1) De structuur is compact en redelijk, en het volume is klein, wat slechts ongeveer een derde is van de Europese wisseldoos met dezelfde capaciteit;
2) Volledig afgesloten, volledig geïsoleerde structuur, geen noodzaak tot het opzetten van veiligheidsbelemmeringen en betrouwbare garantie voor persoonlijke veiligheid;
3) Er zijn verschillende stroomvoorzieningssystemen waar gebruikers uit kunnen kiezen, die een terminale stroomvoorziening kunnen aannemen en een ringnetwerk of een dubbele stroomvoorziening kunnen realiseren;
4)S11-krachttransformator met olie ondergedompeld, met een laag verlies, een lage temperatuurstijging en een grote overbelastingcapaciteit;
5)Er worden dubbele zekers gebruikt voor de bescherming (back-up-sekering + plug-in-sekering).en de plug-in veiligheidsbeschermer heeft de eigenschappen van dubbele gevoeligheid voor stroom en temperatuur om de veilige en betrouwbare werking van het product te garanderen;
Hoofdgegevens
| Transformatortype | met een laag van meer dan 10 mm, |
| Configuratie van de transformator | Vloeistof gevulde pad gemonteerd |
| Transformatorvoertype | Loopvoeding |
| Fase | Drie fasen |
| Capaciteit | 75 KVA |
| Vectorgroep | - Ja, ja. |
| Primaire spanning | 12470GrdY/7200 |
| Secundaire spanning | 480Y/277 |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | KNAN; zelfgekoeld |
| Tap Changer | 5-positie Tap Changer |
| Tik op Qty | (2) FCAN boven kraan, (2) FCBN onder kraan |
| Tik op % | 20,5% |
| Rating van de knopschakelaar | 200 ampère, 15 kV |
| Impedantie (typisch) | 30,0% |
| Wikkelmateriaal | Aluminium |
| Omgevingstemperatuur | 40°C |
| Geluidsniveau | 51 dBA |
| Afmetingen* | 61''-W x 43''-D x 69''-H |
| Totaal gewicht (gevulde vloeistof) * | 2160 lb |
| Ratings | Voldoet/overschrijdt DOE 2016-efficiëntiecijfers |
| Efficiëntie in % | 99.10% |
| Geen belastingverlies (in watt) | +/- 190 W |
| Volledige belastingverlies (in watt) bij 100% | +/- 950 W |
Technische tekeningen
Specificatie
| Driefasige transformator op pad | ||||
| Nominaal vermogen (KVA) | Hoogspanning (KV) | Laagspanning (V) | Verlies (W) | |
| Verlies zonder belasting (W) | Verlies tijdens de lading (W) | |||
| 75 kVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere |
120/240V 480 Y/ 277V 600 Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 kVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 kVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 kVA | 980 | 7500 | ||
| 1000 kVA | 1150 | 10300 | ||
| 1500 kVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
