| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | S-1000/15 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $5000-$150000 |
| Verpakking Details: | laaghoutkoffer |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Fase: | drie Fase | Capaciteit: | 1000KVA |
|---|---|---|---|
| Primaire spanning: | 34500V | Secundaire spanning: | 208Y/120 |
| Koel klasse: | KNAN; zelfgekoeld | Temperatuurverhoging: | 65°C |
| Kernmateriaal: | staal met graanoriëntatie | Wikkelmateriaal: | met een gewicht van niet meer dan 10 kg |
| Hoog licht: | Olie ondergedompelde transformator 1000kva,ISO-padmontage-transformer,1MVA-transformer ondergedompeld in olie |
||

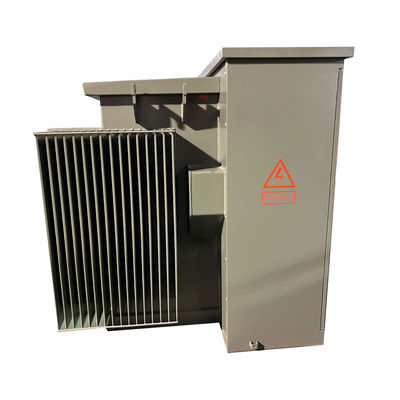

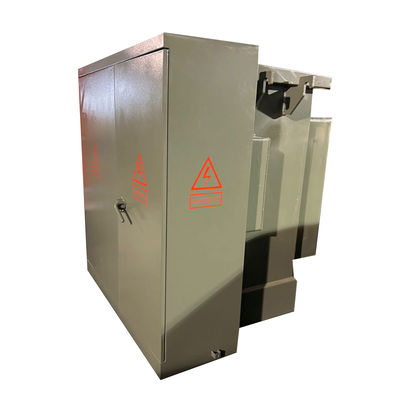

Driefasige 1000kva olie ondergedompelde elektrische pad montage typen Transformer 34,5KV tot 208V
WINLEY biedt een complete lijn van met vloeistof gevulde driefase Pad-mounted distributietransformatoren die voldoen aan de toepasselijke ANSI®/IEEE®-normen.,Het is geschikt voor hoogspannings- en grootcapaciteitsgebeurtenissen, zoals elektriciteitsonderdelen, industrieel stroomverbruik, enz.met olie ondergedompelde transformatoren hebben betere prestaties en stabiliteit.
Productstructuur
1) Het transformatorgedeelte en het bedieningskastgedeelte van de Amerikaanse versie, waarvan het transformatorgedeelte een volledig afgesloten constructie is,en de isolerende olie kan twee soorten hoog ontstekingspunt olie of gewone olie zijn.

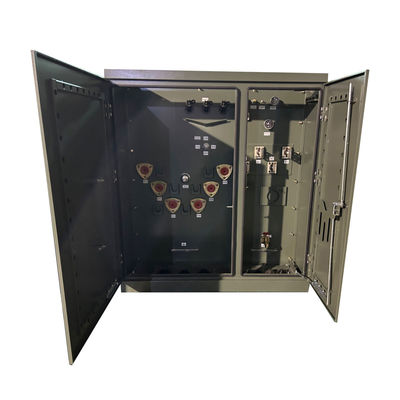

2) De bedieningskast is verdeeld in een hoogspanningsruimte en een laagspanningsruimte.
3) De hoogspanningsruimte is uitgerust met: hoogspanningskabel aansluiting, bliksemhalter, laadschakelaar bedieningshandgreep, niet-opwekkende kraan schakelaar handgreep, insteekbeschermer, druk losklep,thermometer, drukmeter, olie-positiemeter, olievulpluggen, olieafvoerventielen, enz., belastingschakelaars, stop-excitatie kraan wisselers, plug-in zekeringen, enz.zijn allemaal ondergedompeld in transformator olie samen met de transformator kernDe hoogspanningskabel en de transformator zijn verbonden door ellebogenkabels.
4) De laagspanningszijde kan worden geïnstalleerd met luchtcircuitsluiters, stroomtransformatoren, alsmede elektrische energiemeters, ampere- en voltmeters,en uitgangscircuits en capaciteitscompensatieapparaten kunnen worden geconfigureerd volgens de behoeften van de gebruiker.
Hoofdgegevens
| Transformatortype | met een laag van meer dan 10 mm, |
| Configuratie van de transformator | Vloeistof gevulde pad gemonteerd |
| Transformatorvoertype | Loopvoeding |
| Operatie | Steeg-down-operatie |
| Fase | Drie fasen |
| Capaciteit | 1MVA (1000 KVA) |
| Vectorgroep | DYN1 |
| Primaire spanning | 4160V |
| Primaire BIL | 60 kV |
| Secundaire spanning | 480Y/277 |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | KNAN; zelfgekoeld |
| Impedantie | 50,75% |
| Beperking van de schakelaar voor het doorbreken van de belasting | 300 ampère, 5 kV |
| Wikkelmateriaal | Aluminium/koper |
| Efficiëntie in % | 99.20% |
| Geen belastingverlies (in watt) | +/- 1,300 W |
| Volledige belastingverlies (in watt) bij 100% | +/- 8,500 W |
Standaard kenmerken
• 60 Hz werking.
• 65°C gemiddelde wikkelhoogte.
• Radial- en lusvoederregeling.
• Dood en actief voortype HV-terminals.
• HV BIL 45 150 kV (dood front) 200 kV (live front).
• LV BIL 30 ¢ 60 kV.

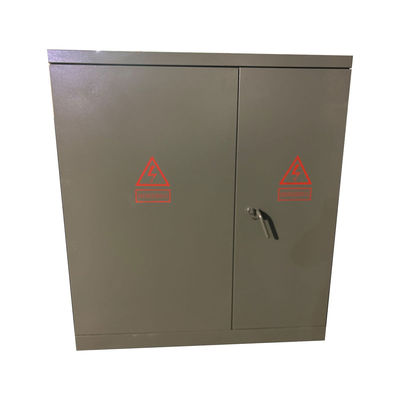

• Driepuntsvergrendeling van een laagspanningsdeur.
• Hoogspanningsdeur, die pas kan worden geopend nadat
de laagspanningsdeur is geopend.
• Rigiede stalen afscherming.
• Transformatortenk van de dekking tot de basis gelast.
• Permanente naamplaat.
• Voorziening voor het vullen van een NPT-pijpkap van 1 inch.
• ANSI-tankpadden.
• Afvoerventiel en monsternemer van 1 inch.
• Automatische drukverlagende klep (35 SCFM).
• kraanwisselaar met (2) 2,5% boven volle capaciteit kraan
en onder de nominale waarde.
• Een handgat van 10×18 (of 14×25) in de transformator
tankdek.
• Geverfd in olijfgroen (Munsell 7GY 3.29/1.5).
• Ontworpen, vervaardigd en getest overeenkomstig
met de nieuwste ANSI-normen
Technische tekeningen
Specificatie
| Driefasige transformator op pad | ||||
| Nominaal vermogen (KVA) | Hoogspanning (KV) | Laagspanning (V) | Verlies (W) | |
| Verlies zonder belasting (W) | Verlies tijdens de lading (W) | |||
| 75 kVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere |
120/240V 480 Y/ 277V 600 Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 kVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 kVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 kVA | 980 | 7500 | ||
| 1000 kVA | 1150 | 10300 | ||
| 1500 kVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
