| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | S-3750/35 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $5000-$150000 |
| Verpakking Details: | laaghoutkoffer |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Fase: | drie Fase | capaciteit: | 3750 KVA |
|---|---|---|---|
| Primaire spanning: | 34500GrdY/19920 | Secundaire spanning: | 480V |
| Vectorgroep: | Dyn1 | Temperatuurverhoging: | 65°C |
| Impedantie (typisch): | 50,0% Typisch | Wikkelmateriaal: | met een gewicht van niet meer dan 10 kg |
| Hoog licht: | Transformator op pad 3750Kva,IEEE 3-fase pad gemonteerde transformator,ANSI driefasetransformator |
||

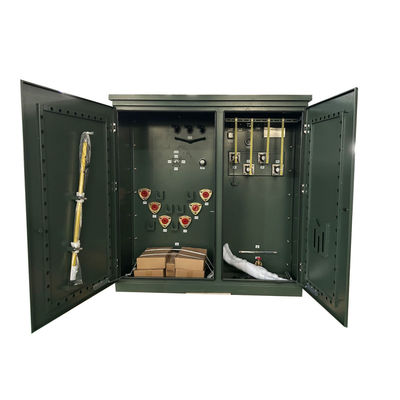

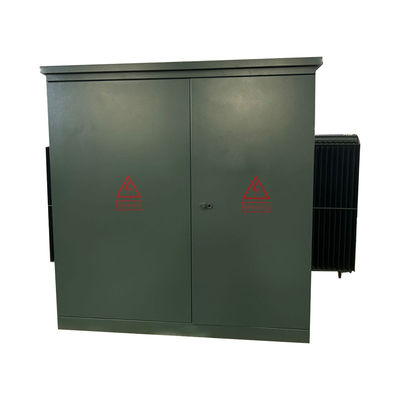

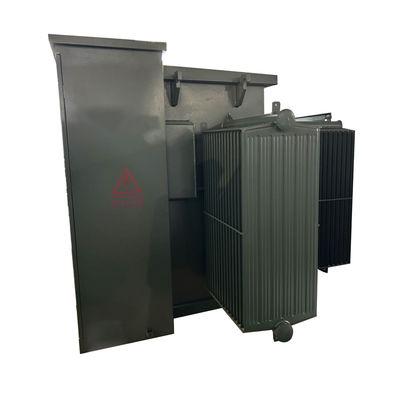

IEEE/ANSI 3750Kva 34500V tot 480V driefasige pad gemonteerde transformator
Driefasige, met pad gemonteerde, met olie ondergedompelde distributie transformatoren zijn krachtig, betrouwbaar en ontworpen met het milieu in het achterhoofd.Deze transformatoren bieden meer betrouwbaarheid en bescherming tegen storingen van kritieke apparatuur.De lagere exploitatiekosten en warmteemissies van deze transformatoren maken ze een ideale keuze voor een breed scala aan toepassingen.
STRUCTURE
Hoofdgegevens
| Transformatortype | met een laag van meer dan 10 mm, |
| Configuratie van de transformator | Vloeistof gevulde pad gemonteerd |
| Operatie | Steg-down-operatie (niet goedgekeurd voor stap-up) |
| Fase | Drie fasen |
| Capaciteit | 30,75 MVA (3750 KVA) |
| Vectorgroep | YnD1 |
| Primaire spanning | 34500GrdY/19920 |
| Klasse primaire spanning | Klasse 35 kV |
| Primaire BIL | 200 kV |
| Secundaire spanning | 480 V |
| Klasse secundaire spanning | 1Klasse 2 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | KNAN; zelfgekoeld |
| Impedantie | 50,0% Typisch |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Omgevingstemperatuur | 40°C |
| Afmetingen* | 100' W x 87' D x 85' H |
| Drooggewicht (zonder olie) * | 8,040 lbs |
| Totaal gewicht (gevulde vloeistof) * | 14,330 lbs |
Specificatie
| Driefasige transformator op pad | ||||
| Nominaal vermogen (KVA) | Hoogspanning (KV) | Laagspanning (V) | Verlies (W) | |
| Verlies zonder belasting (W) | Verlies tijdens de lading (W) | |||
| 75 kVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere |
120/240V 480 Y/ 277V 600 Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 kVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 kVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 kVA | 980 | 7500 | ||
| 1000 kVA | 1150 | 10300 | ||
| 1500 kVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Technische tekeningen
Beschrijving:
We kunnen dit substation maken als gebruiker en klanten vereiste onder hun tekening / single line diagram (SLD) en behoefte.We ontwerpen en produceren dit substation onder de internationale norm van IEC1330,H.V.norm IEC 62271-200.
HV & LV compartiment is met voltooide functie.
1De H.V.compartiment heeft verschillende methoden van stroomvoorziening bij het testen van stroomvoorziening in 1 keer, het kan ook worden geïnstalleerd met H.V.testing apparatuur om de vraag van H.V.testing te bereiken.
2) De transformatorruimte kan worden gekozen voor S11, S13 of voor andere transformatoren met een laag olieverbruik en voor transformatoren van het droge type.Het transformatorcompartiment is voorzien van windkoelsystemen en verlichtingssystemen voor automatische start.
3.Laagspanningscompartiment kan worden gemaakt volgens de behoeften van de gebruikers, het neemt vaste of geassembleerde structuur om elektrisch stroomvoorziening systeem,het heeft vele functies zoals lichtdistributie,energieverdeling, reactieve stroom, elektrische stroom testen, enz. om de kwaliteit van de stroomdistributie te verbeteren en de gebruiker tevreden te stellen.
Deze substation bestaat voornamelijk uit metaalmateriaal, roestvrij staalmateriaal, niet-metaalmateriaal...dat door gebruikers en klanten kan worden gekozen.
Dit substation is een zeer belangrijke stroomdistributie- en stroomvoorzieningseenheid in het elektriciteitskabelnet. Het is een soort compleet stel stroomvoorziening met H.V. control, protection en converting,distributieHet wordt veel gebruikt in industriële en mijnbouwbedrijven, woonwijken, ziekenhuizen, winkelcentrales,hoge gebouwen en andere distributiesystemen.
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
