| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | D-25/13.2 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $1000-$10000 |
| Verpakking Details: | laaghoutkoffer |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Transformatortype: | met een gewicht van niet meer dan 50 kg | Capaciteit: | 25 KVA of op maat |
|---|---|---|---|
| Koelmethode: | ONAN/KNAN | Temperatuurverhoging: | 65°C |
| Primaire spanning: | 13200GrdY/7620 | Secundaire spanning: | 120/240V (L-N-L) |
| Fase: | Eénfase | Wikkelmateriaal: | met een gewicht van niet meer dan 10 kg |
| Hoog licht: | Verdeeltransformator met paal,25kva-verdelingstransformator met paal,Eenfasetransformator 13 |
||

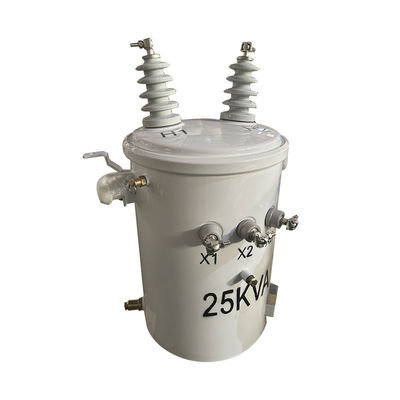

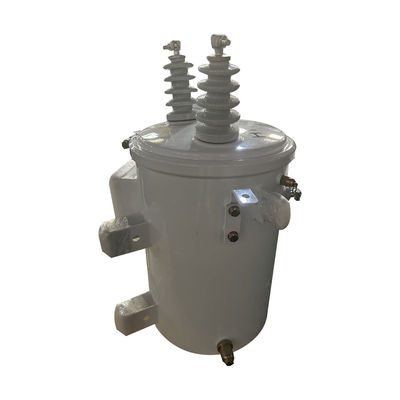

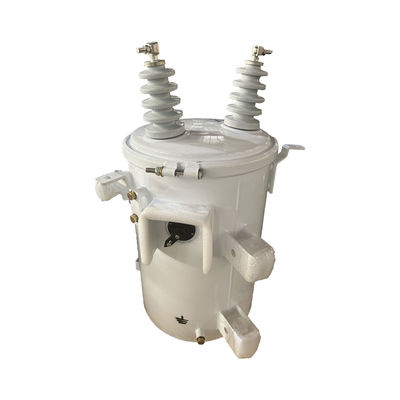

25kva enkelfasige, op een paal gemonteerde verdelingstransformer van 13,2KV tot 240V 37,5kva 50kva 250kva 100kva 150kva
In het distributienetwerk met gedecentraliseerde stroomvoorziening heeft de eenfasetransformator aanzienlijke voordelen als distributie-transformator.Het kan de lengte van lage-spanning distributielijnen verminderenHet heeft een energiebesparend, hoogwaardig ontwerp van een ijzeren kern.De transformator wordt gekenmerkt door het gebruik van een paalmontage-type ophanging installatie methode, een klein volume, een kleine infrastructuurconstructie-investering, een vermindering van de laagspanningsstraling en kan het laagspanningslijnverlies met meer dan 60% verminderen.De transformator heeft een volledig afgesloten structuur met een sterke overbelastingcapaciteit, hoge betrouwbaarheid bij continue werking, eenvoudig onderhoud en lange levensduur.
Standaard kenmerk
* Kosteneffectief ontwerp
*Hoog rendement en laag geluidsniveau
*Dualspanningscapaciteit
*Belag voldoet aan of overtreft de IEEE-norm C57
* Uitstekende afdichting voor bescherming tegen milieufactoren
*Legspanningsbuizen van het polymeertype

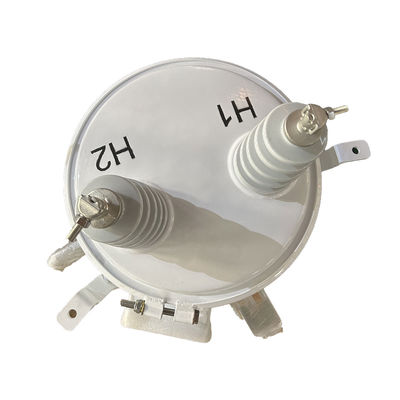

*Hoogspanningsbuizen van porseleinen
*Gebruikelijke dekking of zijmontale spanningsbuizen

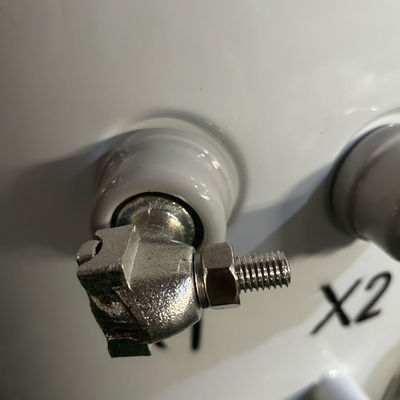

*Spel- of klemterminalen
*Compatibel met zowel minerale olie als biologisch afbreekbare plantaardige olie als isolerende olie
* Voorziening voor een overspanningsbeveiligingsbeugel, indien nodig met beschikbare beugels
Hoofdgegevens
| Transformatortype | Overheadverdelingstransformator, conventionele type |
| Configuratie van de transformator | Vloeistof gevulde paal gemonteerd |
| Transformatorpolariteitstype | Subtractief |
| Fase | Eénfase |
| Capaciteit | 25 KVA |
| Primaire spanning | 13200GrdY/7620 |
| Klasse primaire spanning | Klasse 15 kV |
| Primaire BIL | 95 kV |
| Secundaire spanning | 120/240V (L-N-L) |
| Secundaire BIL | 30 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | ONAN; zelfgekoeld |
| Tap Changer | 5-positie kraanwisselaar met externe bedieningshandleiding |
| Tik op Qty | (2) FCAN Boven, (2) FCBN Onder |
| Tik op % | 20,5% |
| Klik op de plaats van de schakelaar | Midden van de tank, links van de montagevoorzieningen |
| Impedantie | 20,5% Typisch |
| Vloeistofgewicht* | 99.21 lb |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Omgevingstemperatuur | 40°C |
| Geluidsniveau | 48 dBA |
| Afmetingen* | 21.65''-W x 24.8''-D x 40.16''-H |
| Totaal gewicht (gevulde vloeistof) * | 470 lb |
Specificaties
| 10kva-500kva Transformator met een enkele fase in olie ondergedompeld | ||||||
| Nominale kapitaalhoeveelheid ((kVA) | Hoog | Laagspanning (v) | Verbindingssymbool | Standaard | Impedantie bij kortsluiting ((%) | Efficiëntie |
| Spanning (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 tot 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Accessoires
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
