Fase: | drie Fase | Capaciteit: | 2500 KVA |
---|---|---|---|
Primaire spanning: | 4160V | Secundaire spanning: | 480Y/277 |
Vectorgroep: | Dyn1 | Temperatuurverhoging: | 65°C |
Impedantie (typisch): | 50,75% | Frequentie: | 60 Herz |
Hoog licht: | 2500 KVA Pad-gebouwde transformator,3fase-pad gemonteerde transformator 480V,ISO-olie-type transformator |

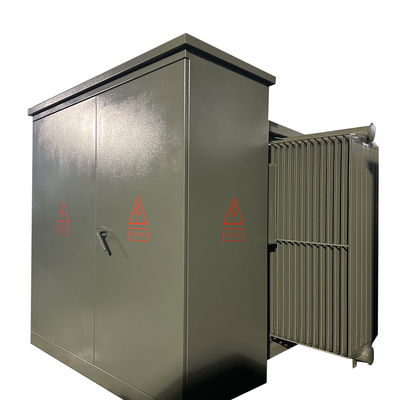

2500Kva Driefasige pad gemonteerde transformator stap naar beneden4160V tot 480V
Beschrijving:
We kunnen dit substation maken als gebruiker en klanten vereiste onder hun tekening / single line diagram (SLD) en behoefte.We ontwerpen en produceren dit substation onder de internationale norm van IEC1330,H.V.norm IEC 62271-200.
HV & LV compartiment is met voltooide functie.
1) H.V.compartiment heeft verschillende van de stroomvoorziening methoden bij het testen van de stroomvoorziening in 1 keer, het kan ook worden geïnstalleerd met H.V.testing apparatuur om de vraag van H.V.testing te bereiken.
2) De transformatorruimte kan worden gekozen voor S11, S13 of voor andere transformatoren met een laag olieverbruik en voor transformatoren van het droge type.Het transformatorcompartiment is voorzien van windkoelsystemen en verlichtingssystemen voor automatische start.
3) laagspanningscompartiment kan worden gemaakt volgens de behoeften van de gebruikers, het neemt vaste of geassembleerde structuur om elektrisch stroomvoorziening systeem,het heeft vele functies zoals lichtdistributie,energieverdeling, reactieve stroom, elektrische stroom testen, enz. om de kwaliteit van de stroomdistributie te verbeteren en de gebruiker tevreden te stellen.
Deze substation bestaat voornamelijk uit metaalmateriaal, roestvrij staalmateriaal, niet-metaalmateriaal...dat door gebruikers en klanten kan worden gekozen.
Dit substation is een zeer belangrijke stroomdistributie- en stroomvoorzieningseenheid in het elektriciteitskabelnet. Het is een soort compleet stel stroomvoorziening met H.V. control, protection en converting,distributieHet wordt veel gebruikt in industriële en mijnbouwbedrijven, woonwijken, ziekenhuizen, winkelcentrales,hoge gebouwen en andere distributiesystemen.

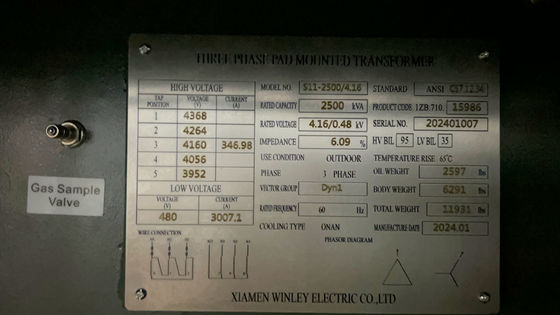

Hoofdgegevens
2500 KVA specificatiegegevens | |||
- Nee, dat is niet waar. | Bijzondere gegevens | Eenheid | Specificatie |
1 | Type | ~ | padmontage, radiële voeding |
2 | Nominale capaciteit | kVA | 2500 |
3 | Fase nr. | ~ | 3 |
4 | Primaire spanning | V | 4160 |
5 | Primaire beëindiging | ~ | met een gewicht van niet meer dan 50 kg |
6 | Secundaire spanning | V | 480Y/277 |
7 | Secundaire verbinding | ~ | 12 holes |
8 | Typ van het aanbrengen | ~ | buiten-circuit afluisteren |
9 | Tappingbereik | % | ±2*2,5% |
10 | Koelmethode | ~ | ONAN |
11 | Nominale frequentie | Hz | 60 |
12 | Vectorgroep | ~ | Dyn1 |
13 | Isolatie klasse | ~ | A(105°C) |
14 | Temperatuurverhoging | K | 65 |
15 | Verlies bij loslasten | W | 2700 |
16 | Verlies tijdens de lading (85°C) | W | 23200 |
17 | Impedantie | % | 5.0~7.5 |
18 | Wikkelmateriaal | ~ | koperen |
Kenmerken
1.Primary Switching
1) 5-positie tap wisseler.
2) 4 plaats belastingbrekerschakelaar, kan met een hot stick worden bediend en biedt flexibiliteit bij reparatie en onderhoud.

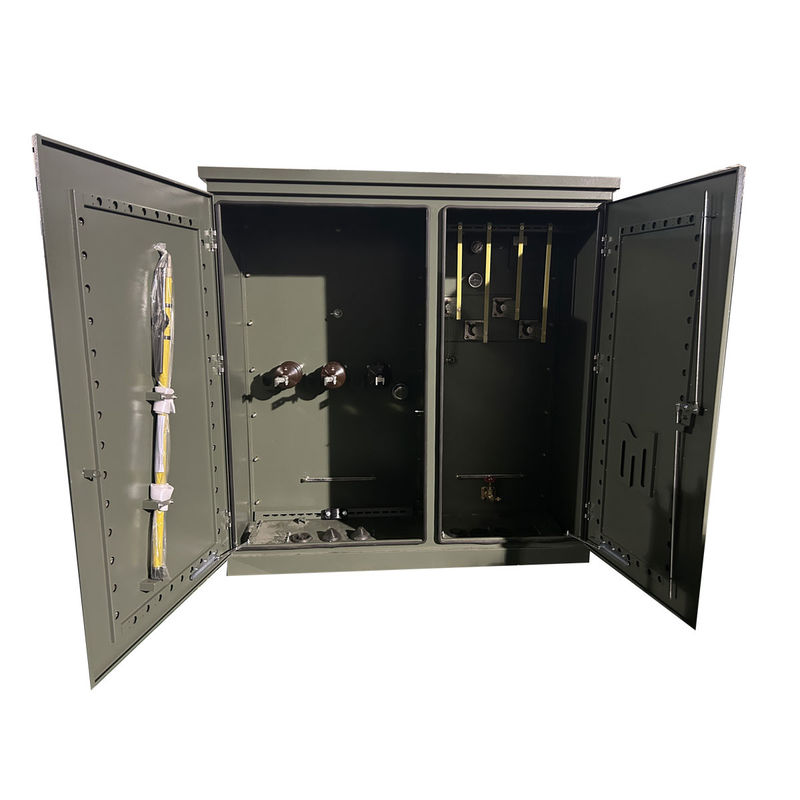

2.afsluiting verbinding
1)De primaire stroomkabels zijn verbonden met ellebogen.
2) Buitenaf geklemde buizen met loadbreak-invoegpunten.
3)Integrale ladingsbrekings- of niet-ladingsbrekingsbuizen.
4) Secundaire beëindiging Buiten bevestigde buizen met NEMA 4-holes, 6-holes, 8-holes, 10-holes of 12-holes spades, Spade steunpunten zijn beschikbaar.
3.beschermingsinrichting
1) Bayonet fusie partiële bereikstroombeperkende fusie.
2) Automatisch werkend drukverlagend apparaat.
3) Oliepeilmeter.
4) Olie-temperatuurmeter.
5) vacuümdrukmeter.
6) Afvoerventiel met bemonsteringsapparaat.
7)Distributieklasse, metaaloxidearrestoren, 3-36 kV.
8)Distributieklasse, klep-type bliksemrampen, 3-27 kV.
Specificatie
Driefasige transformator op pad | ||||
Nominaal vermogen (KVA) | Hoogspanning (KV) | Laagspanning (V) | Verlies (W) | |
Verlies zonder belasting (W) | Verlies tijdens de lading (W) | |||
75 kVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere |
120/240V 480 Y/ 277V 600 Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150 kVA | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
300 kVA | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
750 kVA | 980 | 7500 | ||
1000 kVA | 1150 | 10300 | ||
1500 kVA | 1640 | 14500 | ||
2000 KVA | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3000 KVA | 3300 | 25300 | ||
3750 KVA | 4125 | 27875 | ||
5000 KVA | 5200 | 30000 |
Technische tekeningen
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
