| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | S-5000/15 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $5000-$150000 |
| Verpakking Details: | laaghoutkoffer |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Fase: | drie Fase | Capaciteit: | 5000KVA |
|---|---|---|---|
| Primaire spanning: | 13800V | Secundaire spanning: | 480Y/277 |
| Vectorgroep: | Dyn1 | Temperatuurverhoging: | 65°C |
| Impedantie (typisch): | 50,75% | Wikkelmateriaal: | Aluminium |
| Hoog licht: | Olie-type transformator 5000kva,13.8kv elektrische olie-type transformator,5000 KVA padmontage transformator |
||

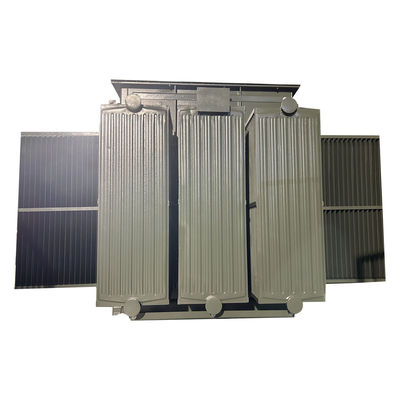

13.8kv Drie 3-fase pad gemonteerde elektrische olietyp-transformator 5000kva
Prestaties
1) De structuur is compact en redelijk, en het volume is klein, wat slechts ongeveer een derde van de Europese-stijl box wissel van dezelfde capaciteit;
2) Volledig afgesloten, volledig geïsoleerde structuur, geen noodzaak om veiligheidsbarrières op te zetten en betrouwbare garantie voor persoonlijke veiligheid;
3) Er zijn verschillende stroomvoorzieningssystemen waar gebruikers uit kunnen kiezen, die een terminale stroomvoorziening kunnen aannemen en een ringnetwerk of dubbele stroomvoorziening kunnen realiseren;
4) wordt een S11-olie-gedompelde krachttransformator gebruikt, die een laag verlies, een lage temperatuurstijging en een sterke overbelasting heeft;
5) Voor de bescherming worden dubbele zekers gebruikt (back-up zekers + plug-in zekers).en de plug-in veiligheidsbeschermer heeft de eigenschappen van dubbele gevoeligheid voor stroom en temperatuur om de veilige en betrouwbare werking van het product te garanderen;
6) De 200A-kabelverbinding kan onder belasting worden aangesloten en ontkoppeld en kan in noodgevallen als een belastingschakelaar worden gebruikt.
7) De wikkeling heeft een Dyn11-verbinding en de ijzeren kern heeft een driefase vierkolommenstructuur, zodat het product onder elke asymmetrische belasting kan werken en het neutrale punt niet drijft.de spanning is stabiel, de kwaliteit van de stroomvoorziening is hoog, de kast wordt verwarmd, het geluid is laag en de prestaties van de bliksembescherming zijn goed;
8) Het kabinet neemt anti-corrosie ontwerp en speciale spray verf behandeling, mooi en nieuw, geschikt voor verschillende omgevingen, en bereiken het effect van het verfraaien van de stad.
Productgegevens
Hoofdgegevens
| specificatiegegevens | |||
| - Nee, dat is niet waar. | Bijzondere gegevens | Eenheid | Specificatie |
| 1 | Type | ~ | pad gemonteerd, loopvoeding |
| 2 | Nominale capaciteit | kVA | 5000 |
| 3 | Fase nr. | ~ | 3 |
| 4 | Primaire spanning | V | 13800Delta. |
| 5 | Eerste bussen | ~ | 600A buizen |
| 6 | Secundaire spanning | V | 480Y/277 |
| 10 | Koelmethode | ~ | ONAN |
| 11 | Nominale frequentie | Hz | 60 |
| 12 | Vectorgroep | ~ | Dyn1 |
| 13 | Isolatie klasse | ~ | Een |
| 14 | Temperatuurverhoging | K | 65 |
| 15 | Verlies bij loslasten | W | 4310 |
| 16 | Verlies tijdens de lading (75°C) | W | 31000 |
| 17 | Impedantie | % | 7.5 |
| 18 | Wikkelmateriaal | ~ | van koper of van aluminium |
| 19 | Kernmateriaal | ~ | siliciumstaal |
| 20 | Koelmateriaal | minerale olie | |
| 21 | Huismateriaal | ~ | met een breedte van niet meer dan 50 mm |
| 22 | Kleur van de behuizing | ~ | Munsellgroen |
| 23 | Instandhoudingsconditie | ~ | binnen of buiten |
| 24 | Zeeniveau | M | ≤ 1000 |
| 25 | Standaard | ~ | ASNI |
Productstructuur

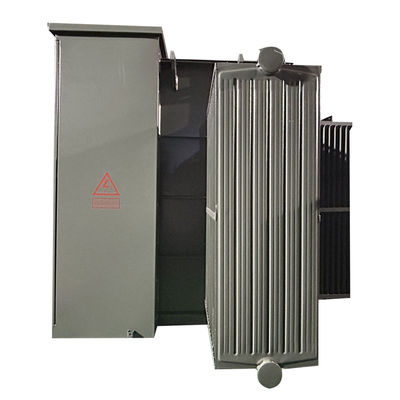

1) Het transformatorgedeelte en het bedieningskastgedeelte van de Amerikaanse versie, waarvan het transformatorgedeelte een volledig afgesloten constructie is,en de isolerende olie kan twee soorten hoog ontstekingspunt olie of gewone olie zijn.

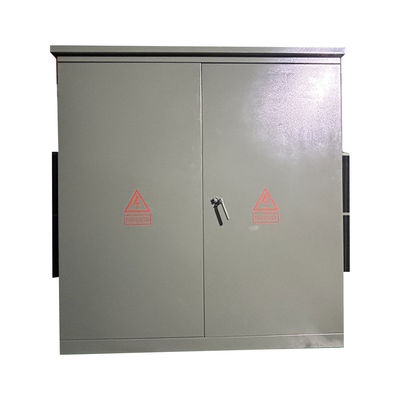

2) De bedieningskast is verdeeld in een hoogspanningsruimte en een laagspanningsruimte.

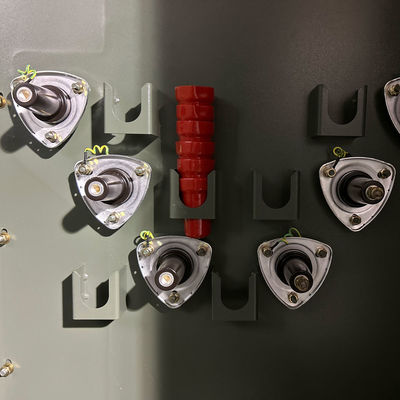

3)De hoogspanningsruimte is uitgerust met: hoogspanningskabel aansluiting, bliksemscherm, laadschakelaar bedieningshandgreep, niet-opwekkende kraan schakelaar handgreep, aansluitingssluiting, druk losklep,thermometer, drukmeter, olie-positiemeter, olievulpluggen, olieafvoerventielen, enz., belastingschakelaars, stop-excitatie kraan wisselers, plug-in zekeringen, enz.zijn allemaal ondergedompeld in transformator olie samen met de transformator kernDe hoogspanningskabel en de transformator zijn verbonden door ellebogenkabels.
4) De laagspanningszijde kan worden geïnstalleerd met luchtcircuitsluiters, stroomtransformatoren, evenals elektrische energiemeters, ammeter en voltmeter,en uitgangscircuits en capaciteitscompensatieapparaten kunnen worden geconfigureerd volgens de behoeften van de gebruiker.
Specificatie
| Driefasige transformator op pad | ||||
| Nominaal vermogen (KVA) | Hoogspanning (KV) | Laagspanning (V) | Verlies (W) | |
| Verlies zonder belasting (W) | Verlies tijdens de lading (W) | |||
| 75 kVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere |
120/240V 480 Y/ 277V 600 Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 kVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 kVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 kVA | 980 | 7500 | ||
| 1000 kVA | 1150 | 10300 | ||
| 1500 kVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Technische tekeningen
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
