| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | D-50/15 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $1000-$10000 |
| Verpakking Details: | laaghoutkoffer |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Fase: | eenfasige | Nominale capaciteit: | 50KVA of Aangepast |
|---|---|---|---|
| Primaire spanning: | 12470GrdY/7200 | Secundaire spanning: | 240/120 |
| Temperatuurverhoging: | 65°C | Koel klasse: | ONAN |
| Wikkelmateriaal: | met een gewicht van niet meer dan 10 kg | Efficiëntie: | 99.00% |
| Hoog licht: | 990,00% Pad-gebouwde transformator,Pad gemonteerde transformator 12.47Kv |
||

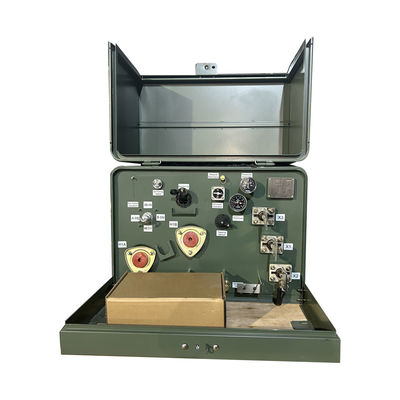

50Kva Single Phase Pad Mounted Transformer stap naar beneden 12.47Kv tot 208V
De traditionele transformator is ontworpen in een doosvormige omhulsel.laag geluid, laag verlies, veiligheid en betrouwbaarheid.Het wordt veel gebruikt in woonwijken, commerciële centra, ziekenhuizen, parken, scholen, enz.beschikbaar in lus- of radiële voeding, en zijn blind voor,voldoen aan of overtreffen ANSI/CSA/IEEE-normen.
Hoofdgegevens
| Transformatortype | Pad gemonteerd, compartiment-type II |
| Transformatorvoertype | Loopvoeding |
| Fase | Eénfase |
| Capaciteit | 50 KVA |
| Vectorgroep | II6 |
| Primaire spanning | 12470GrdY/7200 |
| Klasse primaire spanning | Klasse 15 kV |
| Primaire fasor | Grounded Wye |
| Primaire BIL | 95 kV |
| Secundaire spanning | 120/240 (L-N-L) |
| Klasse secundaire spanning | 1Klasse 2 kV |
| Secundaire fasor | Dual Winding Single Phase |
| Secundaire BIL | 30 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | ONAN; zelfgekoeld |
| Impedantie | 2% Typisch |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Afmetingen* | 34.25''-W x 37.4''-D x 25.2''-H |
| Drooggewicht (zonder olie) * | 507.05 lb |
| Totaal gewicht (gevulde vloeistof) * | 1432.98 lb |
| Ratings | Voldoet/overschrijdt DOE 2016-efficiëntiecijfers |
| Efficiëntie | 99.00% |
| Geen belastingverlies (in watt) * | +/- 176 W |
| Verlies van belasting (in watt) * | +/- 650 W |
Kenmerken
• Voldoet aan of overtreft ANSI®, IEEE® en NEMA® normen
• Voldoet aan DOE Energy Efficiency Standard 10 CFR Deel 431 voor distributie transformatoren
• De tankcoating overschrijdt IEEE Std C57.12.28TM-2005 en IEEE Std C57.12.29TM-2005-normen (alleen eenheden van roestvrij staal)
• Volledige naleving van IEEE Std C57.12.28TM-2005-normen inzake de integriteit van de behuizing
• Met laser gegraveerde naamplaat
• Vergrendelde opheffingsvoorzieningen van roestvrij staal
• Bepalingen voor het aan de grond leggen van de tank
• Automatisch drukverlagend apparaat
• Minerale olie voor elektrische installaties
• Scharnierdeur met scharnierpen en -vaten van roestvrij staal
• Drijvende slotzak voor gemakkelijke uitlijning
• Vergrendelde pentahead deurbout van roestvrij staal
• Voorzieningen voor het vullen en afvoeren van olie
• Afneembare rand
• Gelast koepelvormig tankdek
• Hoogspanningsbuisputten - 200 A
Fabrieksfoto's
Specificatie
| 25kva-500kva transformer met een enkelfasemontage | ||||||
| Nominale kapitaalhoeveelheid ((kVA) | Hoog | Laagspanning (v) | Verbindingssymbool | Standaard | Impedantie bij kortsluiting ((%) | Efficiëntie |
| Spanning (v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Tekening
Accessoires
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
