| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | S-225/12.47 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $5000-$150000 |
| Verpakking Details: | laaghoutkoffer |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Fase: | drie Fase | Capaciteit: | 225 KVA |
|---|---|---|---|
| Primaire spanning: | 12470GrdY/7200 | Secundaire spanning: | 480Y/277 |
| Koel klasse: | KNAN; zelfgekoeld | Wikkelmateriaal: | koperen |
| Impedantie (typisch): | 50,75% | Efficiëntie: | 99.00% |
| Hoog licht: | 3fase-olie ondergedompelde elektrische transformator,225 Kva olie ondergedompelde elektrische transformator,Stap naar beneden Elektrische transformator 480V |
||

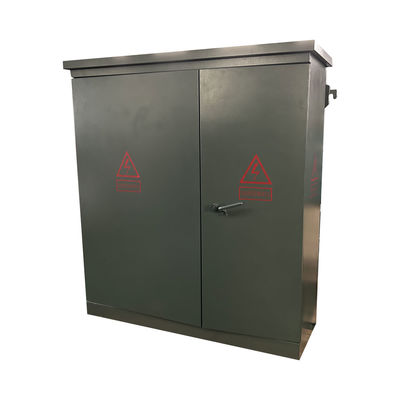

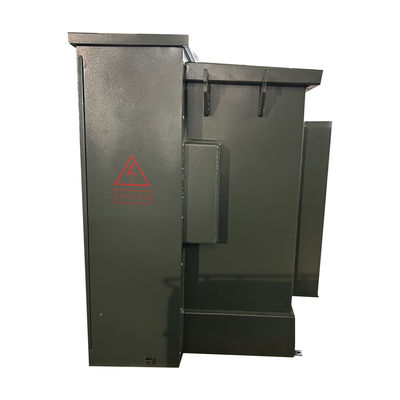

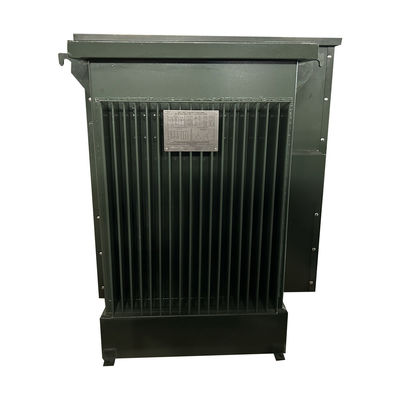

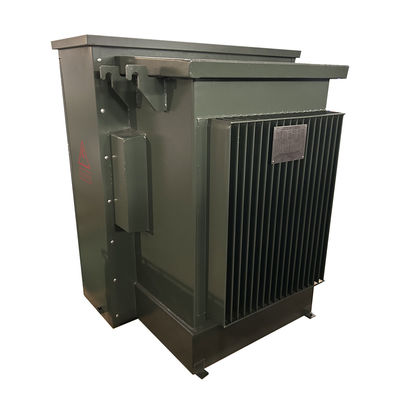

225 Kva Driefasen Pad Gemaakte olie ondergedompelde elektrische transformator Stap naar beneden 12,47 KV tot 480 V
Beschrijving
We kunnen dit substation maken als gebruiker en klanten vereiste onder hun tekening / single line diagram (SLD) en behoefte.We ontwerpen en produceren dit substation onder de internationale norm van IEC1330,H.V.norm IEC 62271-200.
HV & LV compartiment is met voltooide functie.
1) H.V.compartiment heeft verschillende van de stroomvoorziening methoden bij het testen van de stroomvoorziening in 1 keer, het kan ook worden geïnstalleerd met H.V.testing apparatuur om de vraag van H.V.testing te bereiken.
2) De transformatorruimte kan worden gekozen voor S11, S13 of voor andere transformatoren met een laag olieverbruik en voor transformatoren van het droge type.Het transformatorcompartiment is voorzien van windkoelsystemen en verlichtingssystemen voor automatische start.
3) laagspanningscompartiment kan worden gemaakt volgens de behoeften van de gebruikers, het neemt vaste of geassembleerde structuur om elektrisch stroomvoorziening systeem,het heeft vele functies zoals lichtdistributie,energieverdeling, reactieve stroom, elektrische stroom testen, enz. om de kwaliteit van de stroomdistributie te verbeteren en de gebruiker tevreden te stellen.
Deze substation bestaat voornamelijk uit metaalmateriaal, roestvrij staalmateriaal, niet-metaalmateriaal...dat door gebruikers en klanten kan worden gekozen.
Dit substation is een zeer belangrijke stroomdistributie- en stroomvoorzieningseenheid in het elektriciteitskabelnet. Het is een soort compleet stel stroomvoorziening met H.V. control, protection en converting,distributieHet wordt veel gebruikt in industriële en mijnbouwbedrijven, woonwijken, ziekenhuizen, winkelcentrales,hoge gebouwen en andere distributiesystemen.
Hoofdgegevens
| Transformatortype | met een laag van meer dan 10 mm, |
| Configuratie van de transformator | Vloeistof gevulde pad gemonteerd |
| Transformatorvoertype | Loopvoeding |
| Operatie | Steeg-down-operatie |
| Fase | Drie fasen |
| Capaciteit | 225 KVA |
| Vectorgroep | - Ja, ja. |
| Primaire spanning | 12470GrdY/7200 |
| Klasse primaire spanning | Klasse 15 kV |
| Primaire fasor | Grounded Wye |
| Primaire BIL | 95 kV |
| Secundaire spanning | 480Y/277 |
| Klasse secundaire spanning | 1Klasse 2 kV |
| Secundaire fasor | Wye-N |
| Secundaire BIL | 30 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | KNAN; zelfgekoeld |
| Vloeistof (olie) capaciteit* | 126 liter |
| Vloeistof (olie) gewicht* | 970 lb |
| Wikkelmateriaal | koperen |
| Omgevingstemperatuur | 40°C |
| Geluidsniveau | 55 dBA |
| Verhoogte (hoogte) | 3300ft boven zeeniveau |
| Kernmateriaal | Graangeoriënteerd staal |
| Tankmateriaal | Gelaagd staal |
| Materiaal van de kasten | Gelaagd staal |
| Basisplatformmateriaal | Gelaagd staal |
| Afmetingen* | 61''-W x 49''-D x 69''-H |
| Drooggewicht (zonder olie) * | 1,463 lb |
| Totaal gewicht (gevulde vloeistof) * | 3,420 lb |
| Ratings | Voldoet/overschrijdt DOE 2016-efficiëntiecijfers |
| Efficiëntie in % | 99.00% |
| Geen belastingverlies (in watt) | +/- 400 W |
| Volledige belastingverlies (in watt) bij 100% | +/- 2,300 W |
| Totale belastingverlies (in watt) bij 100% | +/- 2,700 W |
Kenmerken
• 60 Hz werking.
• 65°C gemiddelde wikkelhoogte.
• Radial- en lusvoederregeling.
• Dood en actief voortype HV-terminals.
• HV BIL 45 150 kV (dood front) 200 kV (live front).
• LV BIL 30 ¢ 60 kV.
• Driepuntsvergrendeling van een laagspanningsdeur.
• Hoogspanningsdeur, die pas kan worden geopend nadat
de laagspanningsdeur is geopend.
• Rigiede stalen afscherming.
• Transformatortenk van de dekking tot de basis gelast.
• Permanente naamplaat.
• Voorziening voor het vullen van een NPT-pijpkap van 1 inch.
• ANSI-tankpadden.
• Afvoerventiel en monsternemer van 1 inch.
• Automatische drukverlagende klep (35 SCFM).
• kraanwisselaar met (2) 2,5% boven volle capaciteit kraan
en onder de nominale waarde.
• Een handgat van 10×18 (of 14×25) in de transformator
tankdek.
• Geverfd in olijfgroen (Munsell 7GY 3.29/1.5).
• Ontworpen, vervaardigd en getest overeenkomstig
met de nieuwste ANSI-normen
Specificatie
| Driefasige transformator op pad | ||||
| Nominaal vermogen (KVA) | Hoogspanning (KV) | Laagspanning (V) | Verlies (W) | |
| Verlies zonder belasting (W) | Verlies tijdens de lading (W) | |||
| 75 kVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere |
120/240V 480 Y/ 277V 600 Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 kVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 kVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 kVA | 980 | 7500 | ||
| 1000 kVA | 1150 | 10300 | ||
| 1500 kVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Technische tekeningen
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
