| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | S-3500/15 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $5000-$150000 |
| Verpakking Details: | laaghoutkoffer |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Fase: | drie Fase | Capaciteit: | 3750 KVA |
|---|---|---|---|
| Primaire spanning: | 13800V | Secundaire spanning: | 480Y/277 |
| Vectorgroep: | Dyn1 | Temperatuurverhoging: | 65°C |
| Impedantie (typisch): | 50,75% | Frequentie: | 60 Herz |
| Hoog licht: | 3750 KVA-padmontage-transformer,Padmontage-transformer 480V,Driefasetransformator 13 |
||

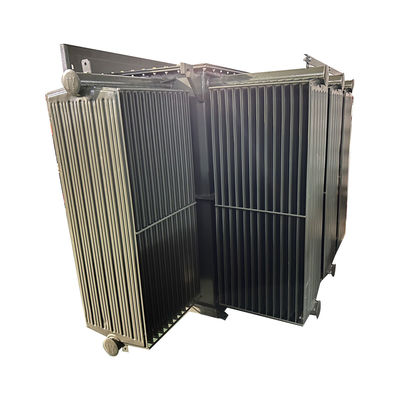

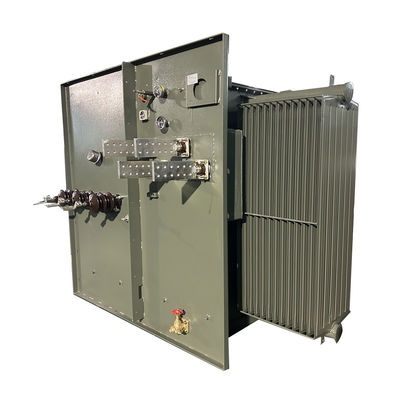

2500Kva 3750 Kva Driefasige pad gemonteerde transformator Stap naar beneden 13,8KV tot 480V

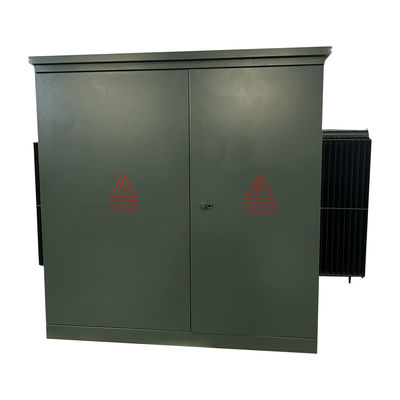

Een padmount of pad-mounted transformator is een op de grond gemonteerde transformator voor de elektriciteitsdistributie in een gesloten stalen kast die op een betonnen pad is gemonteerd.Aangezien alle aangedreven aansluitpunten zijn veilig ingesloten in een geaarde metalen behuizing, kan een padmount-transformer worden geïnstalleerd op plaatsen waar geen ruimte is voor een omheinde behuizing.
Hoofdgegevens
| specificatiegegevens | |||
| - Nee, dat is niet waar. | Bijzondere gegevens | Eenheid | Specificatie |
| 1 | Type | ~ | pad gemonteerd, loopvoeding |
| 2 | Nominale capaciteit | kVA | 3750 |
| 3 | Fase nr. | ~ | 3 |
| 4 | Primaire spanning | V | 13800Delta. |
| 5 | Eerste bussen | ~ | 600A buizen |
| 6 | Secundaire spanning | V | 480Y/277 |
| 10 | Koelmethode | ~ | ONAN |
| 11 | Nominale frequentie | Hz | 60 |
| 12 | Vectorgroep | ~ | Dyn1 |
| 13 | Isolatie klasse | ~ | Een |
| 14 | Temperatuurverhoging | K | 65 |
| 15 | Verlies bij loslasten | W | 3610 |
| 16 | Verlies tijdens de lading (75°C) | W | 27300 |
| 17 | Impedantie | % | 7.5 |
| 18 | Wikkelmateriaal | ~ | van koper of van aluminium |
| 19 | Kernmateriaal | ~ | siliciumstaal |
| 20 | Koelmateriaal | minerale olie | |
| 21 | Huismateriaal | ~ | met een breedte van niet meer dan 50 mm |
| 22 | Kleur van de behuizing | ~ | Munsellgroen |
| 23 | Instandhoudingsconditie | ~ | binnen of buiten |
| 24 | Zeeniveau | M | ≤ 1000 |
| 25 | Standaard | ~ | ASNI |
Kenmerken
• 60 Hz werking.
• 65°C gemiddelde wikkelhoogte.
• Radial- en lusvoederregeling.

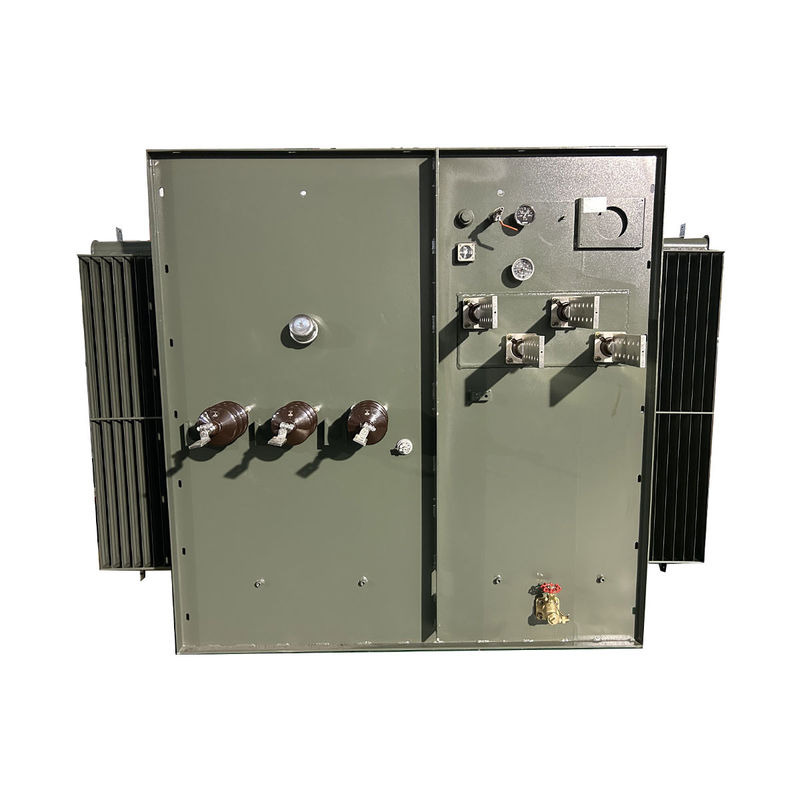

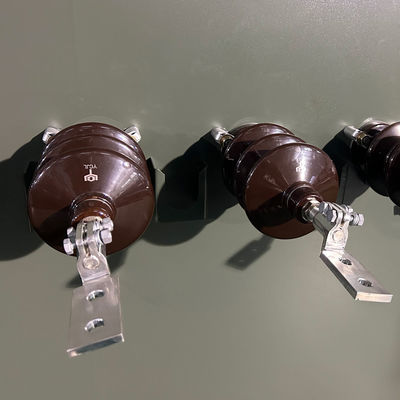

• Dood en actief voortype HV-terminals.
• HV BIL 45 150 kV (dood front) 200 kV (live front).
• LV BIL 30 ¢ 60 kV.
• Driepuntsvergrendeling van een laagspanningsdeur.
• Hoogspanningsdeur, die pas kan worden geopend nadat
de laagspanningsdeur is geopend.
• Rigiede stalen afscherming.
• Transformatortenk van de dekking tot de basis gelast.
• Permanente naamplaat.
• Voorziening voor het vullen van een NPT-pijpkap van 1 inch.
• ANSI-tankpadden.
• Afvoerventiel en monsternemer van 1 inch.
• Automatische drukverlagende klep (35 SCFM).
• kraanwisselaar met (2) 2,5% boven volle capaciteit kraan
en onder de nominale waarde.
• Een handgat van 10×18 (of 14×25) in de transformator
tankdek.
• Geverfd in olijfgroen (Munsell 7GY 3.29/1.5).
• Ontworpen, vervaardigd en getest overeenkomstig
met de nieuwste ANSI-normen
Specificatie
| Driefasige transformator op pad | ||||
| Nominaal vermogen (KVA) | Hoogspanning (KV) | Laagspanning (V) | Verlies (W) | |
| Verlies zonder belasting (W) | Verlies tijdens de lading (W) | |||
| 75 kVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere |
120/240V 480 Y/ 277V 600 Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 kVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 kVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 kVA | 980 | 7500 | ||
| 1000 kVA | 1150 | 10300 | ||
| 1500 kVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Technische tekeningen
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
