| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | S-1500/35 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $5000-$150000 |
| Verpakking Details: | laaghoutkoffer |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Fase: | drie Fase | Capaciteit: | 1500 KVA of op maat |
|---|---|---|---|
| Primaire spanning: | 34500V of op maat | Secundaire spanning: | 208Y/120 |
| Vectorgroep: | Dyn1 | Temperatuurverhoging: | 65°C |
| Impedantie (typisch): | 50,75% | Frequentie: | 50/60 Hz |
| Hoog licht: | IEEE-standaarden Pad-gebouwde transformator,ANSI 3-fase pad gemonteerde transformator,35 kV transformator |
||

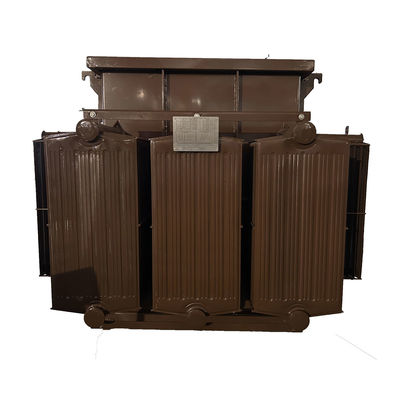

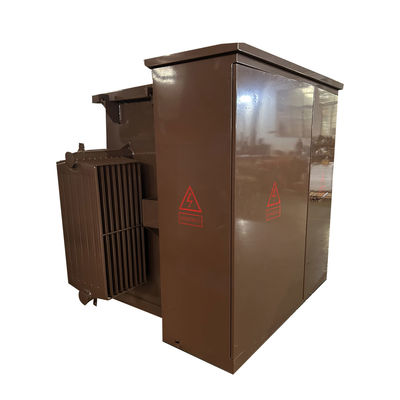

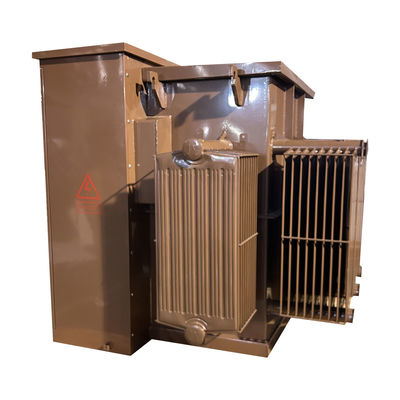

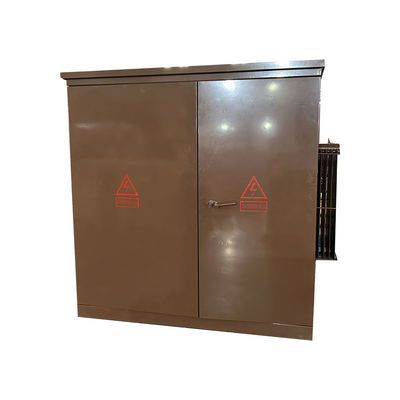

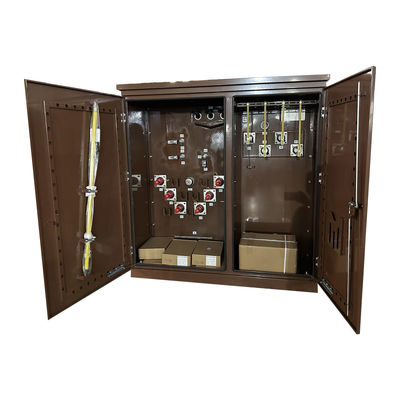

1000 Kva 1500kVA 35kV Loop Feed Driefasen Pad Montage Transformer ANSI IEEE Normen
Prestaties
1) De structuur is compact en redelijk, en het volume is klein, wat slechts ongeveer een derde van de Europese-stijl box wissel van dezelfde capaciteit;
2) Volledig afgesloten, volledig geïsoleerde structuur, geen noodzaak om veiligheidsbarrières op te zetten en betrouwbare garantie voor persoonlijke veiligheid;
3) Er zijn verschillende stroomvoorzieningssystemen waar gebruikers uit kunnen kiezen, die een terminale stroomvoorziening kunnen aannemen en een ringnetwerk of dubbele stroomvoorziening kunnen realiseren;
4) wordt een S11-olie-gedompelde krachttransformator gebruikt, die een laag verlies, een lage temperatuurstijging en een sterke overbelasting heeft;
5) Voor de bescherming worden dubbele zekers gebruikt (back-up zekers + plug-in zekers).en de plug-in veiligheidsbeschermer heeft de eigenschappen van dubbele gevoeligheid voor stroom en temperatuur om de veilige en betrouwbare werking van het product te garanderen;
6) De 200A-kabelverbinding kan onder belasting worden aangesloten en ontkoppeld en kan in noodgevallen als een belastingschakelaar worden gebruikt.
7) De wikkeling heeft een Dyn11-verbinding en de ijzeren kern heeft een driefase vierkolommenstructuur, zodat het product onder elke asymmetrische belasting kan werken en het neutrale punt niet drijft.de spanning is stabiel, de kwaliteit van de stroomvoorziening is hoog, de kast wordt verwarmd, het geluid is laag en de prestaties van de bliksembescherming zijn goed;
8) Het kabinet neemt anti-corrosie ontwerp en speciale spray verf behandeling, mooi en nieuw, geschikt voor verschillende omgevingen, en bereiken het effect van het verfraaien van de stad.
Hoofdgegevens
| Transformatortype | met een laag van meer dan 10 mm, |
| Configuratie van de transformator | Vloeistof gevulde pad gemonteerd |
| Transformatorvoertype | Loopvoeding |
| Fase | Drie fasen |
| Capaciteit | 1.5 MVA (1500 KVA) |
| Vectorgroep | DYN1 |
| Primaire spanning | 34500V |
| Klasse primaire spanning | Klasse 35 kV |
| Primaire fasor | Delta |
| Primaire BIL | 150 kV |
| Secundaire spanning | 208Y/120 |
| Klasse secundaire spanning | 1Klasse 2 kV |
| Secundaire fasor | Wye-N |
| Secundaire BIL | 30 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 55/65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | KNAN; zelfgekoeld |
| Tap Changer | 5-positie Tap Changer |
| Impedantie | 50,75% |
| Primaire verbindingstype | Dood front |
| Primaire overstroombeschermingsmethode | Gesmolten, ondergedompeld in olie |
| K-factor rating (harmonische mitigatie) | K-1 (Standaard) |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Omgevingstemperatuur | 40°C |
| Omgevingstemperatuurbereik | -40°C tot +40°C (-50°F tot +104°F) |
| Geluidsniveau | 58 dBA |
| Afmetingen* | 73"W x 69"D x 73"H |
| Totaal gewicht (gevulde vloeistof) * | 6,834 lb |
| Efficiëntie in % | 99.30% |
| Geen belastingverlies (in watt) | +/- 1,900 W |
| Volledige belastingverlies (in watt) bij 100% | +/- 10 500 W |
Specificatie
| Driefasige transformer op pad | ||||
| Nominaal vermogen (KVA) | Hoogspanning (KV) | Laagspanning (V) | Verlies (W) | |
| Verlies zonder belasting (W) | Verlies tijdens de lading (W) | |||
| 75 kVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere |
120/240V 480 Y/ 277V 600 Y/ 347V |
180 | 1250 |
| 112.5KVA | 200 | 1500 | ||
| 150 kVA | 280 | 2200 | ||
| 225 KVA | 400 | 3050 | ||
| 300 kVA | 480 | 3650 | ||
| 500 KVA | 680 | 5100 | ||
| 750 kVA | 980 | 7500 | ||
| 1000 kVA | 1150 | 10300 | ||
| 1500 kVA | 1640 | 14500 | ||
| 2000 KVA | 2160 | 20645 | ||
| 2500 KVA | 2680 | 23786 | ||
| 3000 KVA | 3300 | 25300 | ||
| 3750 KVA | 4125 | 27875 | ||
| 5000 KVA | 5200 | 30000 | ||
Technische tekeningen
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
