| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | D-25/12.47 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $1000-$10000 |
| Verpakking Details: | laaghoutkoffer |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Transformatortype: | met een gewicht van niet meer dan 50 kg | Capaciteit: | 10 KVA |
|---|---|---|---|
| Koelmethode: | OP EEN; Zelfgekoeld | Isolatiewaarde: | Klasse E Isolatie - 120°C, 248°F |
| Primaire spanning: | 12470GrdY/7200 | Secundaire spanning: | 120/240V (L-N-L) |
| Frequentie: | 50/60 Hz | Wikkelmateriaal: | met een gewicht van niet meer dan 10 kg |
| Hoog licht: | Transformator met paal 10 Kva,Transformator met paal 12,47KV |
||

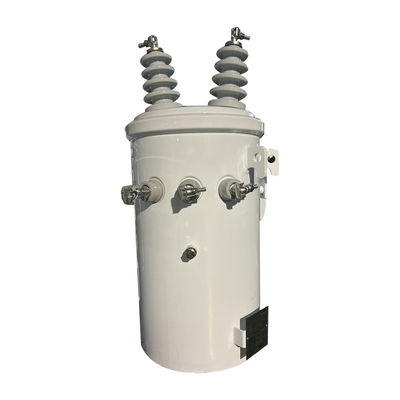

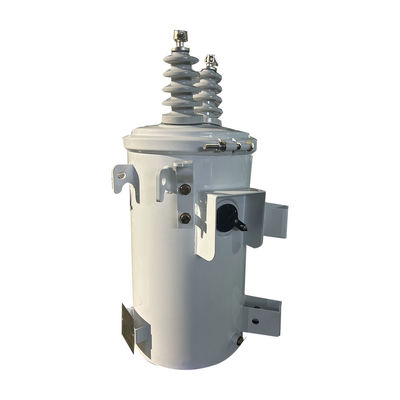

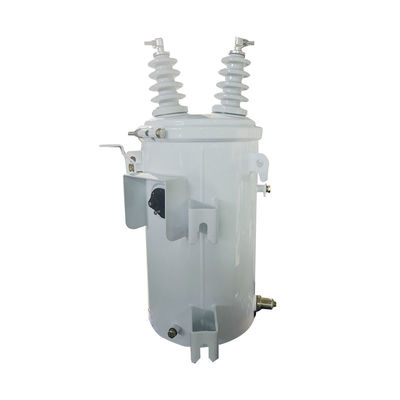

ANSI-IEEE-standaard Transformator met een enkele fase, gemonteerd op een paal 10Kva 25kva 37.5kva 50kva 12.47KV
De transformator bestaat uit een cilinderverzegelingsconstructie, die is bevestigd met aardingstoestellen, haakjes, ondersteunende schroeven die voldoen aan de ANSI-norm en een of twee hoogspanningsbuizen op het deksel.laagspanningsbuis aan de wand van de tank en oogboutDe schakelaar moet worden ingesteld op basis van de instructie na het uitschakelen.
Standaard kenmerk
1Hoogspanningsbuis
Het belangrijkste materiaal van hoogspanningsbuizen is porselein en de belangrijkste functie ervan is het verbinden van hoogspanningswinding en externe hoogspanningsleidingen, isolatiebescherming,bescherming tegen buitenstaande inbraak, warmtegeleiding en warmteafvoer, enz., om de normale werking en veiligheid van de transformator te waarborgen.
2. laagspanningsbuis
Er zijn twee soorten laagspanningsbuizen: spade type en clip type.
3. Olie vulklep
De rol van de olievulkleppende klep op de transformer met een enkelfasige paal is het vullen van de isolatie-olie in de tank.
4Olieafvoerventiel met bemonsterer
De olieafvoerklep en de monsternemer van de transformer met een enkelfasige paal worden gebruikt om lucht en vocht af te voeren, sedimenten en onzuiverheden te verwijderen,de kwaliteit en de prestaties van de olie in de transformator te waarborgenOndertussen kunnen we olie monsters verzamelen voor analyse en testen.
5. drukverlagend klep
De drukverlagende klep van de transformer met een enkelfasige paal wordt hoofdzakelijk gebruikt om de veilige werking van de transformer te beschermen, normale werkomstandigheden te handhaven,en de gasdruk in de transformator aanpassen om de stabiliteit en betrouwbaarheid ervan te waarborgen.
6Verlichtingsarrestator
De verlichtingsarrestator beschermt de transformator tegen stroompieken veroorzaakt door bliksem, schakelaars en andere HV-bronnen.Het schakelt hoogspanningsspanningen af door te gronden om de directe impact van de transformator zelf te voorkomen..
7. Interne stroombeperkende fusie
De zekering wordt gebruikt om te voorkomen dat de transformatorwinding beschadigd raakt bij overbelastingstromen.
8- Een schakelaar.
Een secundaire schakelaar is boven de wikkeling in de tank en hier zijn de bedieningshandgreep, overbelasting reset, en signaal licht.laag olieheftersysteem, en laat een percentage van het vermogen door de schakelaar om de dienst te herstellen wanneer het tript.
Hoofdgegevens
| Nominale capaciteit | kVA | 10 |
| Fase nr. | ~ | Eénfase |
| Primaire spanning | V | 12470GrdY/7200 |
| Secundaire spanning | V | 240/120 |
| Vectorgroep | ~ | - Ik weet het. |
| Typ van het aanbrengen | ~ | afschakeling |
| Tappingbereik | % | ±2*2,5% (5 tikken) |
| Koelmethode | ~ | ONAN |
| Nominale frequentie | Hz | 60 |
| Isolatie klasse | ~ | Een |
| Temperatuurverhoging | K | 45 |
| Verlies bij loslasten | W | 151 |
| Verlies tijdens de lading (75°C) | W | 188 |
| Impedantie | % | 2 |
| Wikkelmateriaal | ~ | koperen |
| Kernmateriaal | ~ | siliciumstaal |
| Isolatievloeistoffen | ~ | minerale olie |
| Huismateriaal | ~ | gecoate staal |
| Instandhoudingsconditie | ~ | buiten |
| Zeeniveau | m | ANSI |
| Standaard | ~ | ≤ 1000 |
Specificaties
| 10kva-500kva Transformator met een enkele fase in olie ondergedompeld | ||||||
| Nominale kapitaalhoeveelheid ((kVA) | Hoog | Laagspanning (v) | Verbindingssymbool | Standaard | Impedantie bij kortsluiting ((%) | Efficiëntie |
| Spanning (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 tot 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Accessoires
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekening of de vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
