Fase: | eenfasige | Nominale capaciteit: | 100kVA |
---|---|---|---|
Primaire spanning: | 34500GrdY/19920 | Secundaire spanning: | 240/120V |
Isolatiewaarde: | Klasse E Isolatie - 120°C, 248°F | Impedantie: | 20,4% |
Wikkelmateriaal: | met een gewicht van niet meer dan 10 kg | Efficiëntie: | 99.15% |
Hoog licht: | 100 Kva enkelfasige olietransformator,34.5Kv-transformer met olieplaat,99.15% Pad-gebouwde transformator |

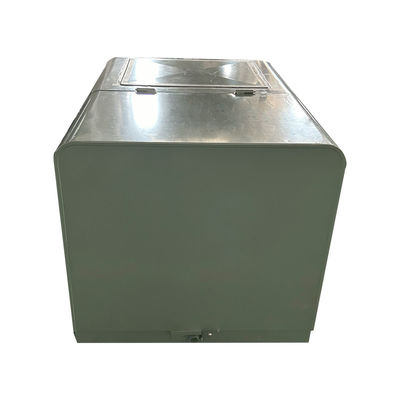

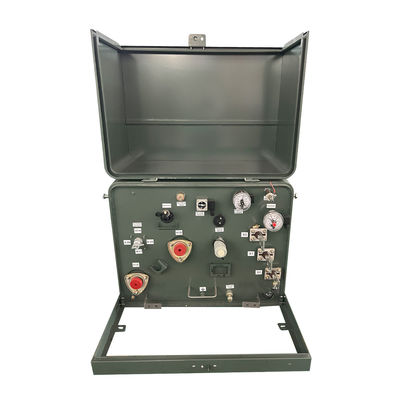

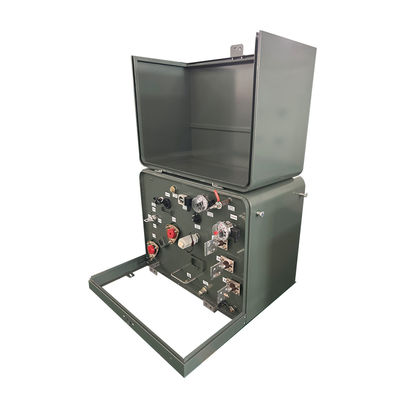

100Kva enkelfasenpad gemonteerd transformator olie ondergedompeld vermogen elektrische distributie 34,5Kv tot 240v
Performance-kenmerken
1)Combination Transformer Substation, De bovenkant van de kast is voorzien van een stalen plaatclampenstructuur van steenwol met ventilatiekanal,kan de zonnestraling effectief verminderen en zorgen voor de warmteafvoer.
2) Op het oppervlak van de gehele kast wordt een speciale primer en verf gespoten die een sterk corrosiewerend vermogen heeft.
3) De binnenkant kan worden onderverdeeld in respectievelijk hoogspanningskamer, transformatorkamer en laagspanningskamer.
4) Ook is het uitgerust met een automatische uitlaatinrichting voor temperatuurregeling om het temperatuurbereik te waarborgen.
5)Elke eenheid heeft een onberispelijk besturingssysteem, een geladen display en een verlichtingssysteem.
6)De apparatuur voldoet aan de IP33-beschermingsvereisten, heeft een redelijk ontwerp, structuur en technologie, is van goede kwaliteit en gemakkelijk te onderhouden.
Hoofdgegevens
Transformatortype | Pad gemonteerd, compartiment-type I & II |
Configuratie van de transformator | Vloeistof gevulde pad gemonteerd |
Transformatorvoertype | Loopvoeding |
Polariteit | Additief |
Fase | Eénfase |
Capaciteit | 100 KVA |
Vectorgroep | II6 |
Primaire spanning | 34500GrdY/19920 |
Klasse primaire spanning | Klasse 35 kV |
Primaire fasor | Grounded Wye |
Primaire BIL | 150 kV |
Secundaire spanning | 240/120 (L-N-L) voor 120/240V-verdeling |
Klasse secundaire spanning | 1Klasse 2 kV |
Secundaire fasor | Dual Winding Single Phase |
Secundaire BIL | 30 kV |
Frequentie | 60 Hz |
Temperatuurverhoging | 65°C |
Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
Koelklasse | ONAN; zelfgekoeld |
Rating van de knopschakelaar | 200 ampère, 35 kV |
Impedantie | 20,4% Typisch |
Primaire verbindingstype | Dood front |
Primaire beëindigingsovereenkomst | ANSI-type I-arrangement |
Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
Omgevingstemperatuur | 40°C |
Omgevingstemperatuurbereik | -40°C tot +40°C (-50°F tot +104°F) |
Geluidsniveau | 51 dBA |
Afmetingen* | 36.5''-W x 42.5''-D x 36''-H |
Totaal gewicht (gevulde vloeistof) * | 2,024.36 lb |
Ratings | Voldoet/overschrijdt DOE 2016-efficiëntiecijfers |
Efficiëntie | 99.00% |
Kenmerken
1)Twee universele hoogspanningsbuisputten met buitensluiting voor loopvoeding of één buitensluiting voor radiale voeding
2) Drie externe laagspanningsbuizen met gegraven koperen stuivers, inclusief een volledig geïsoleerde neutrale terminal met afneembare grondband
3)Gemonteerde buizenbevestigingen; onderkant van de oliecompartiment
Gewijd, met spuit gemonteerd hefmateriaal van roestvrij staal
4)Automatische drukverlagingsinrichting
5)Elektrische minerale olie met oxidatie-remmer
6)Afneembare kap met corrosiebestendige roestvrijstalen scharnierpen en vaten
7)Mildstaal behuizing en afneembare rand bevestigd met roestvrij staal
8)Vorpaneel accessoire bevestigingsbeugel;
9)Domeerde bovenste oppervlakken op kap en oliecompartiment om waterretentie te voorkomen
10)Olievul-/olievlakstop; olieafvoerstop; reservoirgrondingsbepalingen
11)Corrosiebestendige vergrendeling met een beveiligingsbout met een vergrendelde penta-kop, een drijvende moer en een hangslot
12)Decale of stencilleerde aanduidingen van de buizen
13) met laser gegraveerd geanodiseerd aluminiumplaatje
14) Voldoet aan of overtreft de huidige ANSI-, IEEE-, NEMA-, CSA- en DOE-normen indien van toepassing
Specificatie
25kva-500kva transformer met een enkelfasemontage | ||||||
Nominale kapitaalhoeveelheid ((kVA) | Hoog | Laagspanning (v) | Verbindingssymbool | Standaard | Impedantie bij kortsluiting ((%) | Efficiëntie |
Spanning (v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Tekening
Accessoires
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
