Fase: | drie Fase | Capaciteit: | 2000KVA |
---|---|---|---|
Primaire spanning: | 600Y/347 of op maat | Secundaire spanning: | 13200GrdY/7620 of op maat |
transformatortype: | Opgezet stootkussen | Temperatuurverhoging: | 65°C |
Impedantie (typisch): | 50,75% | Koel klasse: | KNAN/ONAN |
Hoog licht: | 2Mva Step Up 3Fase Transformer,Elektrische driefasetransformator 600 V,Elektrische transformator met driefasen 13200 V |

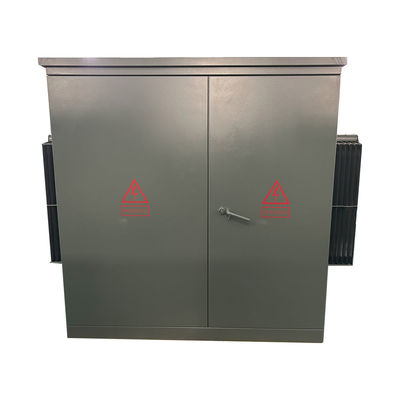

2Mva 2000Kva Step Up Pad Montage driefasetransformator Elektrisch 600V tot 13200V
Productstructuur
1) Het transformatorgedeelte en het bedieningskastgedeelte van de Amerikaanse versie, waarvan het transformatorgedeelte een volledig afgesloten constructie is,en de isolerende olie kan twee soorten hoog ontstekingspunt olie of gewone olie zijn.
2) De bedieningskast is verdeeld in een hoogspanningsruimte en een laagspanningsruimte.
3)De hoogspanningsruimte is uitgerust met: hoogspanningskabel aansluiting, bliksemscherm, laadschakelaar bedieningshandgreep, niet-opwekkende kraan schakelaar handgreep, insteekbeschermer, druk losklep,thermometer, drukmeter, oliepositiemeter, olievulpluggen, olieafvoerventielen, enz., laadschakelaars, schakelaars voor het uitschakelen van de kraan, insteekbeschermers, enz.zijn allemaal ondergedompeld in transformator olie samen met de transformator kernDe hoogspanningskabel en de transformator zijn verbonden door ellebogenkabelverbindingen.
4) De laagspanningszijde kan worden geïnstalleerd met luchtcircuitschakelaars, stroomtransformatoren, alsmede elektrische energiemeters, ampere- en voltmeters,en uitgangscircuits en capaciteitscompensatieapparaten kunnen worden geconfigureerd volgens de behoeften van de gebruiker.
Hoofdgegevens
Transformatortype | met een laag van meer dan 10 mm, |
Configuratie van de transformator | Vloeistof gevulde pad gemonteerd |
Transformatorvoertype | Loopvoeding |
Operatie | Stepping-up-operatie |
Fase | Drie fasen |
Capaciteit | 2 MVA (2000 KVA) |
Vectorgroep | YnD1 |
Primaire spanning | 600Y/347 |
Klasse primaire spanning | 1Klasse 2 kV |
Primaire fasor | Wye-N |
Primaire BIL | 30 kV |
Secundaire spanning | 13200GrdY/7620 |
Klasse secundaire spanning | Klasse 15 kV |
Secundaire fasor | Grounded Wye |
Secundaire BIL | 95 kV |
Frequentie | 60 Hz |
Temperatuurverhoging | 65°C |
Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
Koelklasse | KNAN; zelfgekoeld |
Impedantie (typisch) | 50,0-7,5% |
Primaire verbindingstype | Live Front |
Type secundaire verbinding | Dood front |
Beperking van de schakelaar voor het doorbreken van de belasting | 200 ampère, 15 kV |
Loadbreak-schakelaar | Hoogspanning (HV) voorruimte |
Efficiëntiestandaard (s) | Voldoet aan de DOE 2016-normen, aan de ANSI/IEEE-normen |
K-factor rating (harmonische mitigatie) | K-1 (Standaard) |
Impulsaandrijving | N/A |
Isolatievloeistof | Biologisch afbreekbare natuurlijke plantaardige olie-ester isolerende vloeistof - niet-PCB-vloeistof |
Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
Omgevingstemperatuur | 40°C |
Geluidsniveau | 61 dBA |
Hoogtebepaling | 3300ft (1000 meter) boven zeeniveau |
Kernmateriaal | Graangeoriënteerd staal |
Tankmateriaal | Gelaagd staal |
Afmetingen/ | 75'' W x 74' D x 73' H |
Drooggewicht (zonder olie) * | 4,566 lb |
Totaal gewicht (gevulde vloeistof) * | 10,567 lb |
Efficiëntie in % | 99.40% |
Geen belastingverlies (in watt) | +/- 2,100 W |
Volledige belastingverlies (in watt) bij 100% | +/- 14,500 W |
Fabrieksfoto's
Specificatie
Driefasige transformer op pad | ||||
Nominaal vermogen (KVA) | Hoogspanning (KV) | Laagspanning (V) | Verlies (W) | |
Verlies zonder belasting (W) | Verlies tijdens de lading (W) | |||
75 kVA | 24.94/14.4 kV 12.47/7.2 kV 34.5KV/ 19.92KV/ 13.8KV/ 13.2KV/ of andere |
120/240V 480 Y/ 277V 600 Y/ 347V |
180 | 1250 |
112.5KVA | 200 | 1500 | ||
150 kVA | 280 | 2200 | ||
225 KVA | 400 | 3050 | ||
300 kVA | 480 | 3650 | ||
500 KVA | 680 | 5100 | ||
750 kVA | 980 | 7500 | ||
1000 kVA | 1150 | 10300 | ||
1500 kVA | 1640 | 14500 | ||
2000 KVA | 2160 | 20645 | ||
2500 KVA | 2680 | 23786 | ||
3000 KVA | 3300 | 25300 | ||
3750 KVA | 4125 | 27875 | ||
5000 KVA | 5200 | 30000 |
