| Plaats van herkomst: | China |
|---|---|
| Merknaam: | WINLEY |
| Certificering: | CE,ISO |
| Modelnummer: | D-50/35 |
| Min. bestelaantal: | 1 eenheid |
| Prijs: | $1000-$10000 |
| Verpakking Details: | Hoofdstuk van triplex |
| Levertijd: | 30 dagen |
| Betalingscondities: | T/T |
| Levering vermogen: | 1000 stuks/maand |
| Fase: | Eénfase | Capaciteit: | 75 KVA |
|---|---|---|---|
| Koelmethode: | OP EEN; Zelfgekoeld | Geluidsniveau: | 50 dBA |
| Primaire spanning: | 34500V | Secundaire spanning: | 120/240V |
| Temperatuurverhoging: | 65°C | Windend materiaal: | met een gewicht van niet meer dan 10 kg |
| Hoog licht: | Transformatoren voor de verdeling van elektriciteit,75kva elektrische verdelingstransformer,Elektrische transformator op paal 240 V |
||

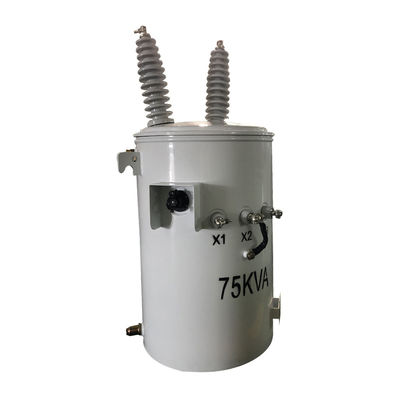

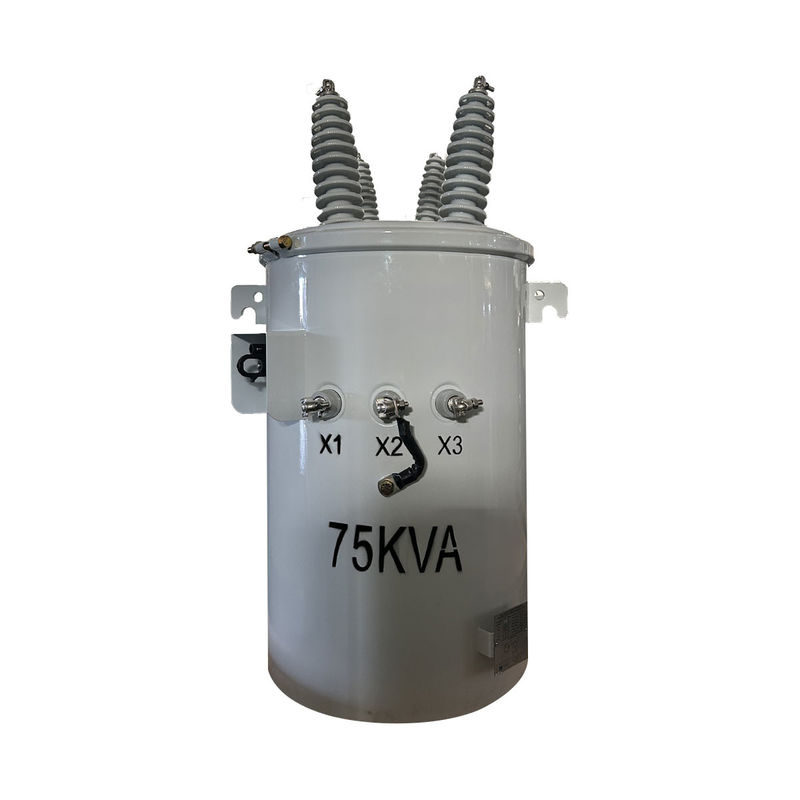

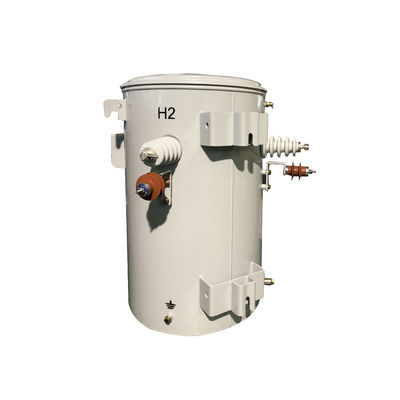

75kva enkelfasige elektrische distributietransformator van het type met paal 34500V tot 240V
Standaard kenmerk
Hoofdgegevens
| Transformatortype | Overheadverdelingstransformator, conventionele type |
| Configuratie van de transformator | Liquid gevulde paal gemonteerd |
| Fase | Eénfase |
| Capaciteit | 75 KVA |
| Primaire spanning | 34500V |
| Klasse primaire spanning | Klasse 35 kV |
| Primaire fasor | Delta |
| Primaire BIL | 200 kV |
| Secundaire spanning | 120/240V (L-N-L) |
| Klasse secundaire spanning | 1Klasse 2 kV |
| Secundaire BIL | 30 kV |
| Frequentie | 60 Hz |
| Temperatuurverhoging | 65°C |
| Isolatiewaarde | Klasse E Isolatie - 120°C, 248°F |
| Koelklasse | ONAN; zelfgekoeld |
| Tap Changer | 5-positie kraanwisselaar met externe bedieningshandleiding |
| Impedantie | 30,5% Typisch |
| Vloeistofcapaciteit* | 21.51 gallons |
| Vloeistofgewicht* | 194 lb |
| Wikkelmateriaal | met een gewicht van niet meer dan 10 kg |
| Omgevingstemperatuur | 40°C |
| Geluidsniveau | 51 dBA |
| Kernmateriaal | Graangeoriënteerd staal |
| Tankmateriaal | Gelaagd staal |
| Ratings | Voldoet/overschrijdt DOE 2016-efficiëntiecijfers |
| Efficiëntie | 99.10% |
| Geen belastingverlies (in watt) | +/- 55 W |
| Volledige belastingverlies (in watt) | +/- 224 W |
Specificaties
| 10kva-500kva Transformator in olie ondergedompeld met één fase | ||||||
| Nominale kapitaalhoeveelheid ((kVA) | Hoog | Laagspanning (v) | Verbindingssymbool | Standaard | Impedantie bij kortsluiting ((%) | Efficiëntie |
| Spanning (v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 tot 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Ontwerptekeningen
Accessoires
Productiebeelden
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
