Fase: | drie Fase | Nominale capaciteit: | 75 KVA-50000 KVA |
---|---|---|---|
Primaire spanning: | 12470GrdY/7200 | Secundaire spanning: | 208Y/120 |
Frequentie: | 50/60 Hz | Koel klasse: | KNAN; zelfgekoeld |
Windend materiaal: | Koper\ Aluminium | Materiaal: | SiliciumStaalplaat |
Hoog licht: | 12470v padmontage transformator,Stepping Down Pad gemonteerde transformator,500kva driefasetransformator |

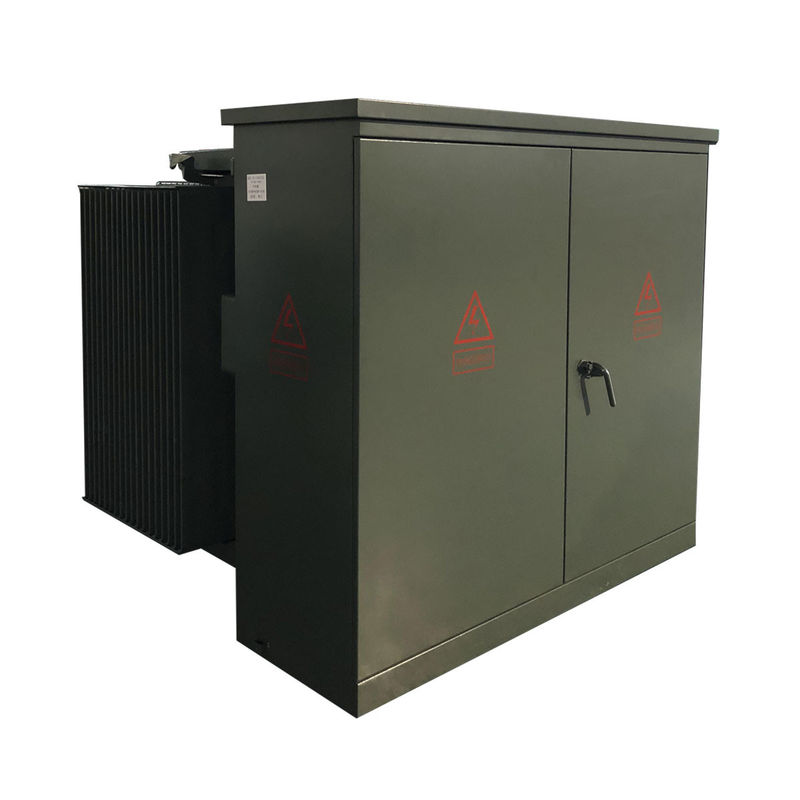

500kV driefasige pad gemonteerde transformator stap naar beneden 12470v tot 208v
samenvatting
De driefasige transformer met padmontage onderdompelt de laadschakelaar en de veiligheidsspeler aan de hoogspanningszijde van de transformer met de kern en de wikkels van de transformer in dezelfde olietank,heeft de voordelen van geavanceerde structuur, betrouwbare prestaties, energiebesparing en verbruiksreductie, flexibel gebruik, sterke aanpassingsvermogen en economische voordelen.
Beschrijving
We kunnen dit substation maken als gebruiker en klanten vereiste onder hun tekening / single line diagram (SLD) en behoefte.We ontwerpen en produceren dit substation onder de internationale norm van IEC1330,H.V.norm IEC62271-200.HV & LV compartiment is met voltooide functie.
1De H.V.compartiment heeft verschillende methoden van stroomvoorziening bij het testen van stroomvoorziening in 1 keer, het kan ook worden geïnstalleerd met H.V.testing apparatuur om de vraag van H.V.testing te bereiken.
2) De transformatorruimte kan worden gekozen voor S11, S13 of andere transformatoren met een laag olieverbruik en een transformator van het droge type.Het transformatorcompartiment is voorzien van windkoelsystemen en verlichtingssystemen voor automatische start.
3.Laagspanningscompartiment kan worden gemaakt volgens de behoeften van de gebruikers, het neemt vaste of geassembleerde structuur om elektrisch stroomvoorziening systeem,het heeft vele functies zoals lichtdistributie,energieverdeling, reactieve stroom, elektrische stroomonderzoek, enz. om de kwaliteit van de stroomverdeling te verbeteren en de gebruiker tevreden te stellen.
StandaardKenmerken
1.Primary Switching
1) 5-positie tap wisseler.
2) 4 plaats belastingbrekerschakelaar, kan met een hot stick worden bediend en biedt flexibiliteit bij reparatie en onderhoud.
2.afsluiting verbinding
1)De primaire stroomkabels zijn verbonden met ellebogen.
2) Buitenaf geklemde buizen met loadbreak-invoegpunten.
3)Integrale ladingsbrekings- of niet-ladingsbrekingsbuizen.
4) Secundaire beëindiging Buiten bevestigde buizen met NEMA 4-holes, 6-holes, 8-holes, 10-holes of 12-holes spades, Spade steunpunten zijn beschikbaar.
3.beschermingsinrichting
1) Bayonet fusie partiële bereikstroombeperkende fusie.
2) Automatisch werkend drukverlagend apparaat.
3) Oliepeilmeter.
4) Olie-temperatuurmeter.
5) vacuümdrukmeter.
6) Afvoerventiel met bemonsteringsapparaat.
7)Distributieklasse, metaaloxidearrestoren, 3-36 kV.
8)Distributieklasse, klep-type bliksemrampen, 3-27 kV.
Technische tekeningen
Specificatie
Nominale capaciteit | Verlies | Afmeting ((mm) | Gewicht ((kg) | ||||
Verlies zonder belasting ((W) | Verlies tijdens de lading | W | D | H | Gewicht van de olie (L) | Totaalgewicht (kg) | |
45 kVA | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75 kVA | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150 kVA | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300 kVA | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500 kVA | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750 kVA | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000 kVA | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500 kVA | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000 kVA | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500 kVA | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000 kVA | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750 kVA | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Productieproces
Veelgestelde vragen
1K: Kan ik een monster bestellen?
A: Ja, we verwelkomen monsterbestelling om de kwaliteit te testen en te controleren.
2. V: Wat is de doorlooptijd?
A: Massaproductietijd 15-25 dagen.
3V: Hoe lang is de garantie?
A: 24 maanden vanaf B/L. Als er problemen zijn met accessoires, geef gewoon de foto's van beschadigde accessoires, dan zullen we gratis service verlenen.We zullen gemakkelijk beschadigde accessoires gratis leveren.. kunnen wij ook technische ondersteuning bieden als u dat nodig heeft.
4. V: Is OEM/ODM beschikbaar?
A: Ja, het is! We zijn fabrikant met ons eigen R & D-team, we kunnen producten aanpassen volgens de tekeningen of vereisten van de klant.
Op maat gemaakte diensten:
a. aangepaste kleur en speciale functie.
b. Op maat gemaakte doos.
c. het logo van de klant afdrukken.
d. Uw andere ideeën over het product, kunnen wij u helpen ontwerpen en in productie te brengen.
5V: Hoe controleer ik de kwaliteit van de producten?
A: Ons bedrijf bezit de kerntechnologie, alle soorten producten hebben CE-certificaat. We hebben professionele ingenieurs. Werknemers zijn strikt verplicht om producten te maken volgens de tekeningen.Elk proces heeft technische instructeurs.De QC-toezichthouders zullen de productie regelmatig inspecteren.
